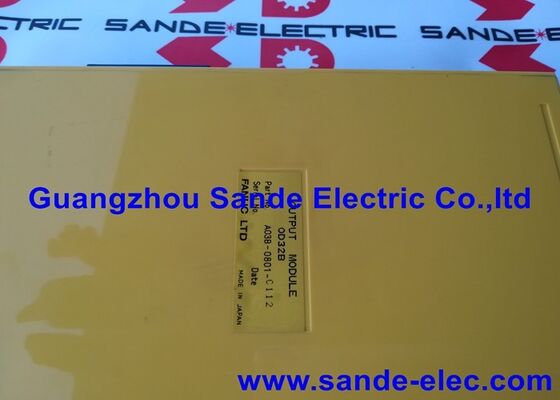

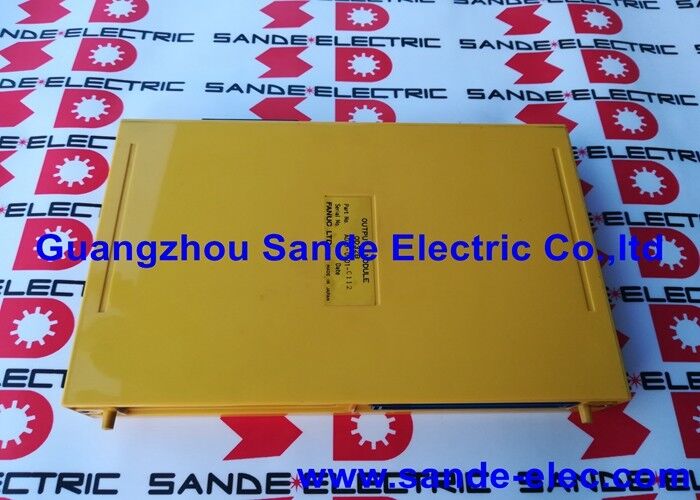

Moduł wyjściowy Fanuc A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112 USED

FANUC A03B-0801-C112 | OD32B 32-punktowy moduł wyjść cyfrowych DC — seria 10 / 11 / 15 CNC PLC / 24–48 V DC

32-kanałowe wyjście DC dla płyty montażowej PLC serii 10/11/15

A03B-0801-C112 to cyfrowy moduł wyjściowy model OD32B do płyty montażowej sterownika PLC stosowany w systemach CNC firmy FANUC serii 10, 11 i 15. Zapewnia 32 niezależne kanały wyjściowe prądu stałego – każdy z nich może sterować zaworami elektromagnetycznymi, cewkami przekaźników, lampkami kontrolnymi i innymi elementami wykonawczymi 24–48 V DC z natężeniem do 0,25 A na punkt.

W architekturze systemu we/wy A03B-0801 moduł wyjściowy OD32B podłącza się bezpośrednio do jednostki bazowej we/wy sterownika PLC wraz z modułami wejściowymi, modułami analogowymi i innymi modułami funkcyjnymi we/wy. 32 wyjścia modułu łączą się z programem logiki drabinkowej PMC (programowalny sterownik maszyny) systemu CNC. Gdy moduł PMC wyda polecenie włączenia kanału wyjściowego, odpowiedni tranzystor wyjściowy aktywuje się i steruje obciążeniem pola.

Oznaczenie OD32B jest identyfikatorem modułu w rodzinie modułów wyjściowych serii A03B-0801. Sąsiednie warianty obejmują różne wyjścia i napięcia znamionowe — specyfikacja 32-punktowego przetwornika OD32B, 24–48 V DC, 0,25 A/punkt określa jego pozycję w rodzinie. Wewnętrzna płytka drukowana — A16B-1310-0090 — jest na stałe zamontowana wewnątrz obudowy modułu OD32B i nie jest dostępna jako oddzielny element magazynowy.

Kluczowe dane techniczne

0,25 A na punkt — wybór prądu wyjściowego i obciążenia

Limit prądu 0,25 A na punkt określa maksymalne obciążenie, które może być bezpośrednio zasilane przez każdy kanał wyjściowy. Standardowe cewki przekaźników 24 V DC zazwyczaj pobierają 20–100 mA – mieszczące się w tym limicie. Zawory elektromagnetyczne mają zakres od 30 mA do 200 mA dla kompaktowych typów przemysłowych. Lampki kontrolne pobierają 20–50 mA. Obciążenia przekraczające 0,25 A na kanał muszą być przełączane przez przekaźnik pośredni, a nie zasilane bezpośrednio z wyjścia modułu.

Często zadawane pytania

P1: Które generacje CNC firmy FANUC korzystają z A03B-0801-C112?

Moduł wyjściowy OD32B został potwierdzony dla systemów CNC FANUC serii 10, 11 i 15, które wykorzystywały modułową architekturę płyty montażowej we/wy A03B-0801. Nie jest kompatybilny z systemem we/wy Zero C (seria 0-C), systemem I/O Link serii i ani innymi generacjami FANUC, które korzystają z różnych architektur we/wy.

P2: Czy wewnętrzna płytka PCB A16B-1310-0090 jest dostępna osobno?

A16B-1310-0090 to element montowany na stałe wewnątrz modułu A03B-0801-C112. Nie jest dostępny jako standardowa oddzielna część zamienna — kompletny moduł A03B-0801-C112 jest jednostką zamienną. W przypadku naprawy na poziomie komponentu uszkodzonego modułu wyspecjalizowane serwisy naprawcze FANUC serii 15 mogą być w stanie pozyskać lub zregenerować wewnętrzną płytę w module.

P3: Jakie objawy wskazują na awarię modułu wyjściowego OD32B?

Określone kanały wyjściowe, które nie aktywują się pomimo potwierdzonych poleceń PMC — widoczne na ekranie diagnostycznym monitora we/wy PMC systemu CNC — wskazują na awarię tranzystorów wyjściowych w module. Jeżeli jednocześnie nastąpi awaria grupy sąsiednich wyjść, oznacza to awarię wspólnego obwodu zasilania lub napędu dla tej grupy. Jeśli wszystkie 32 wyjścia nie działają, należy najpierw sprawdzić główne wejście zasilania modułu lub połączenie na płycie montażowej.

P4: Czy wymiana A03B-0801-C112 ma wpływ na program PMC?

Nie. Program drabinkowy PMC jest przechowywany w pamięci głównej CNC, a nie w module wyjściowym I/O. Wymiana modułu instaluje nowy interfejs wyjściowy; program PMC pozostaje niezmieniony. Po wymianie sprawdź, czy wszystkie kanały wyjściowe aktywują się prawidłowo, testując każdy z nich na monitorze we/wy PMC przed ponownym uruchomieniem maszyny.

P5: Skąd pochodzi A03B-0801-C112 po zaprzestaniu produkcji?

Za pośrednictwem rynku wtórnego modułów we/wy FANUC serii 10/11/15 — specjaliści CNC FANUC serii 15, sprawdzeni dostawcy nadwyżek i usługi naprawy modułów we/wy. Potwierdź A03B-0801-C112 (OD32B) z własnej etykiety modułu. Sąsiednie warianty wyjść A03B-0801 mają różną liczbę wejść/wyjść i klasy napięcia.
