Wentylator San Ace 9cra0412p4k10 9craO412p4k1O

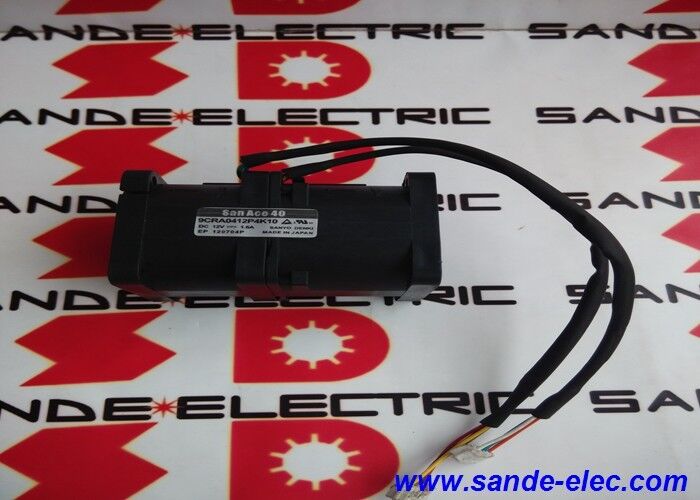

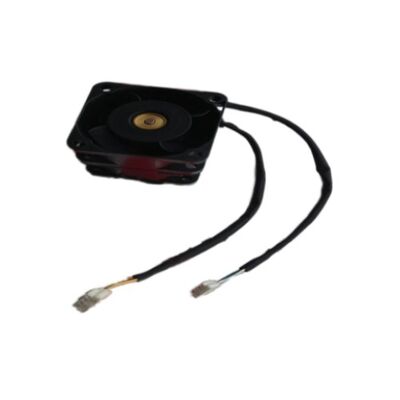

9CRA0412P4K10 | Wentylator przeciwbieżny Sanyo Denki SanAce — 40 mm / 12 V DC / 4-przewodowy / PWM / dwuosiowy / łożysko kulkowe

Podwójny wentylator przeciwbieżny — dwukrotnie większa wydajność w tej samej obudowie

9CRA0412P4K10 to przeciwbieżny, dwuosiowy wentylator z serii SanAce firmy Sanyo Denki — dwa wentylatory 40 mm ułożone osiowo, przy czym wirnik drugiego wentylatora obraca się w kierunku przeciwnym do pierwszego. Ta konstrukcja przeciwbieżna to opatentowane przez firmę Sanyo Denki podejście inżynieryjne mające na celu maksymalizację przepływu powietrza i ciśnienia statycznego w kompaktowym formacie wentylatora.

W standardowym pojedynczym wentylatorze powietrze opuszczające wirnik ma zarówno składową prędkości osiowej (użyteczny ciąg, który przemieszcza powietrze przez urządzenie), jak i składową prędkości obrotowej (wir wirujący, który marnuje energię). Drugi wirnik przeciwbieżnej konstrukcji wychwytuje tę obrotową energię kinetyczną i przekształca ją w dodatkowy ciąg osiowy, co pozwala uzyskać znacznie wyższy przepływ powietrza i ciśnienie statyczne, niż mógłby zapewnić jakikolwiek pojedynczy wentylator o tej samej wielkości ramy.

Kluczowe informacje o produkcie

Zabezpieczenie przed zablokowaniem wirnika

Model 9CRA0412P4K10 zawiera elektroniczne zabezpieczenie wirnika:

Automatyczne ponowne uruchomienie:Jeśli wentylator zgaśnie lub zostanie mechanicznie zablokowany, obwód elektroniczny wykrywa stan zerowej prędkości i uruchamia cykl ponownego uruchomienia, zapobiegając pobieraniu przez silnik prądu stałego stałego prądu przy zablokowanym wirniku, który zniszczyłby izolację uzwojenia silnika.

Ochrona przed zanieczyszczeniami:W zastosowaniach, w których wentylatory chłodzące czasami napotykają zanieczyszczenia (nagromadzenie kurzu, fragmenty materiału opakowaniowego), zabezpieczenie przed zablokowaniem wirnika zapobiega natychmiastowemu spaleniu silnika podczas wyzwalania alarmu systemowego poprzez wyjście czujnika prędkości.

Aplikacje

Sprzęt serwerowy i sieciowy:Chłodzenie serwerów kasetowych o dużej gęstości, zarządzanie temperaturą w obudowach przełączników i sprzęt sieciowy w centrach danych, w którym wentylatory 40 mm o wysokim ciśnieniu statycznym obsługują ścieżki chłodzenia o wysokiej impedancji.

Chłodzenie elektroniki przemysłowej:Sprzęt do konwersji mocy, stopnie mocy serwonapędów, moduły UPS i przemysłowa elektronika sterująca wymagająca kompaktowego, wysokociśnieniowego chłodzenia w obudowie 40 mm.

Sprzęt telekomunikacyjny:Kompaktowa elektronika stacji bazowej, karty linii routera i moduły obudowy telekomunikacyjnej, w których gęstość wentylatorów jest ograniczona, a wentylatory obracające się w przeciwnych kierunkach zapewniają wydajność w ograniczonej przestrzeni.

Chłodzenie sprzętu medycznego:Kompaktowe obudowy elektroniki medycznej, w których wymagane jest ciche i wydajne chłodzenie z monitorowaniem prędkości.

Często zadawane pytania

P1: Jaka jest główna zaleta wentylatorów przeciwbieżnych w porównaniu ze standardowymi pojedynczymi wentylatorami tego samego rozmiaru?

Wentylatory przeciwbieżne osiągają znacznie wyższe ciśnienie statyczne i często większy przepływ powietrza niż pojedynczy wentylator w tej samej wielkości ramy. Drugi wirnik odzyskuje energię wirowania z pierwszego, przekształcając ją w dodatkowy użyteczny przepływ powietrza. To sprawia, że ​​wentylatory obracające się w przeciwnych kierunkach są preferowanym wyborem w przypadku ścieżek chłodzenia o wysokiej impedancji, gdzie pojedynczy wentylator nie jest w stanie wytworzyć odpowiedniego ciśnienia, aby przepchnąć powietrze przez opór termiczny.

P2: Jakiej specyfikacji sygnału PWM wymaga 9CRA0412P4K10?

Wentylatory Sanyo Denki SanAce zazwyczaj akceptują sygnał PWM o częstotliwości 25 kHz z wysokim (około 5 V) i niskim (0 V) poziomem logicznym na pinie sterującym. Cykl pracy określa prędkość wentylatora — 100% cykl pracy zapewnia maksymalną prędkość; niższy cykl pracy zmniejsza prędkość proporcjonalnie. Potwierdź w arkuszu danych 9CRA0412P4K10 dokładną specyfikację częstotliwości PWM i wymagane poziomy napięcia wejściowego.

P3: Czym różni się przyrostek K10 od innych wariantów przyrostka K z serii 9CRA0412?

W serii SanAce 9CR firmy Sanyo Denki warianty z przyrostkiem K zazwyczaj różnią się długością przewodów — K03 oznacza przewody o średnicy 30 mm (3 cm), K10 oznacza przewody o długości 100 mm (10 cm). Wszystkie warianty K mają te same specyfikacje elektryczne i przepływu powietrza; długość przewodu określa elastyczność prowadzenia kabli dostępną w instalacji. Wybierz K10 do instalacji wymagających zarządzania kablami na długości 100 mm od korpusu wentylatora do złącza.

P4: Czy 9CRA0412P4K10 można zasilać z zasilacza 5 V w celu pracy z mniejszą prędkością?

Wentylatory przeciwbieżne wymagają minimalnego napięcia, aby wygenerować wystarczający moment magnetyczny, aby niezawodnie rozpocząć i utrzymać obrót. Praca znacznie poniżej napięcia znamionowego grozi awarią podczas uruchamiania (wentylator nie wytwarza wystarczającego momentu obrotowego, aby pokonać tarcie statyczne łożyska) i potencjalnym utknięciem wentylatora. Sprawdź na podstawie arkusza danych 9CRA0412P4K10 minimalne napięcie robocze — ogólnie rzecz biorąc, wentylatory serii SanAce 12 V nie powinny pracować przy napięciu niższym niż około 7 V, aby zapewnić niezawodne działanie.
