4715PS-20T-B30 NMB Minebea 120mm AC Chłodzący wentylator 200V / 14W / 2900 RPM / 102 CFM / 5 Blade / FANUC CNC Drive Chłodzenie

NMB 120 mm wentylator prądu przemiennego 200 V chłodzenie przemysłowe

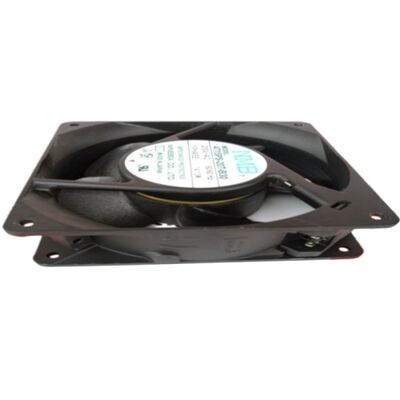

4715PS-20T-B30 to 120 mm × 120 mm × 38 mm wentylator chłodzący o osi prądu przemiennego firmy NMB Technologies, wiodącego producenta wentylatorów precyzyjnych do zastosowań przemysłowych i handlowych.Wykorzystuje się z zasilania jednopasowego 200V AC przy częstotliwości 50/60Hz, ten wentylator jest przeznaczony do chłodzenia szaf sterujących CNC, obudowy serwo napędowej i przemysłowej elektroniki mocy, gdzie dostępne jest zasilanie klasy 200V.

Określenie 4715 określa współczynnik kształtu 120 mm (47 × 15 głębokości) standardową wielkość wentylatora przemysłowego, który pasuje do standardowych wycięć w kabinetach napędowych, panelach sterujących,i obudowy elektroniczne. Następnik PS identyfikuje konkretną konfigurację silnika i ostrza NMB w tym rozmiarze ramy.

Główne specyfikacje

Konstrukcja łożysk kulkowych  Długoterminowa niezawodność

Precyzyjne łożyska kulkowe NMB w 4715PS-20T-B30 zapewniają lepszą żywotność w porównaniu z wentylatorami z łożyskiem rękawem w zastosowaniach napędowych przemysłowych:

Tolerancja temperatury:Ball bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.

Elastyczność orientacji:Wentylatory z łożyskiem kulkowym działają niezawodnie w dowolnej orientacji montażu pionowy, poziomy lub odwrócony.Wentylatory z łożyskiem są zazwyczaj ograniczone do określonych orientacji w celu utrzymania dystrybucji smaru.

Żywotność:Precyzyjne łożyska kulkowe, odpowiednio smarowane,zapewniają dłuższą żywotność niż łożyska z rękawami w warunkach ciągłej pracy typowej dla sprzętu przemysłowego.

Wnioski

Chłodzenie szafy sterującej FANUC CNC:Bezpośrednia wymiana wentylatorów chłodzących specyfikowanych przez FANUC w szafkach sterujących CNC serii 16i/18i/21i/30i i obudowach serwo napędowych.

Chłodzenie serwo napędowe przemysłowe:Systemy chłodzące na panelu dla napędów o zmiennej częstotliwości, wzmacniaczy serwo i szaf napędowych węzłowych, utrzymując temperaturę wewnętrzną w obrębie znamionowego zakresu pracy napędu.

Płyty sterujące obrabiarek CNC:Chłodzenie elektroniki paneli operatora, modułów zasilania i zespołów procesorów CNC w obrabiarkach zasilanych prądem przemiennym o napięciu 200 V.

Chłodzenie zasilania przemysłowego:Chłodzenie obudowy elektronicznej w systemach UPS, prostownikach i sprzęcie przemysłowego do konwersji mocy.

Częste pytania

P1: Dlaczego 4715PS-20T-B30 ma dwie wartości mocy (14W i 13W)?

Dwie wartości odpowiadają działaniu w częstotliwości 60 Hz i 50 Hz: 14 W w częstotliwości 60 Hz, 13 W w częstotliwości 50 Hz. Prędkość i moment obrotowy silnika prądu przemiennego są proporcjonalne do częstotliwości zasilania ̇ w częstotliwości 60 Hz,silnik działa szybciej (wyższe obroty i zużywa więcej mocy)Specyfikacja 2900 obrotów na minutę ma zastosowanie do operacji 60 Hz; wentylator działa przy około 2400 obrotów na minutę w częstotliwości 50 Hz.

P2: Jaka jest oczekiwana żywotność 4715PS-20T-B30 w serwisie napędowym przemysłowym?

Precyzyjne wentylatory z łożyskiem kulkowym NMB są przeznaczone do ciągłej obsługi przemysłowej.W typowych warunkach kabiny napędowej (nieprzerwana eksploatacja w temperaturze otoczenia 40-50 °C)Zaleca się planowaną wymianę podczas planowanych przerw w obsłudze, zanim awaria łożyska pod koniec eksploatacji spowoduje nieplanowane przestoje.

P3: Czy 4715PS-20T-B30 może być używany z zasilaczem prądu przemiennego 220V lub 230V?

Włókna napięcia nominalnego wynoszą 200 V AC. W pracy przy 220 V lub 230 V występuje 10 ∼15% nad napięcia ∼ silnik działa szybciej niż prędkość nominalna, pobiera większy prąd i generuje więcej ciepła.To zmniejsza żywotność izolacji silnika i żywotność łożyska. W przypadku zasilania 220V lub 230V należy potwierdzić na podstawie specyfikacji NMB, czy zasilanie 200V/230V mieści się w zakresie napięcia znamionowego, lub wybrać wentylator specjalnie przeznaczony dla napięcia zasilania instalacji.

P4: Jak montuje się 4715PS-20T-B30 w wycięciu paneli?

Wiatrak o wymiarach 120×120 mm jest montowany w standardowym wycięciu paneli o wymiarach 119×119 mm (ok.), z czterema śrubami montażowymi w narożniku.Upewnij się, że powierzchnia panele jest czysta i płaska w miejscu montażu, aby zapobiec transmisji drgań. Strona płytki wentylatora jest skierowana w kierunku przepływu powietrza potwierdź wymagany kierunek przepływu powietrza (przyjmowy lub wydechowy) z dokumentacji systemu chłodzenia napędu przed instalacją.
