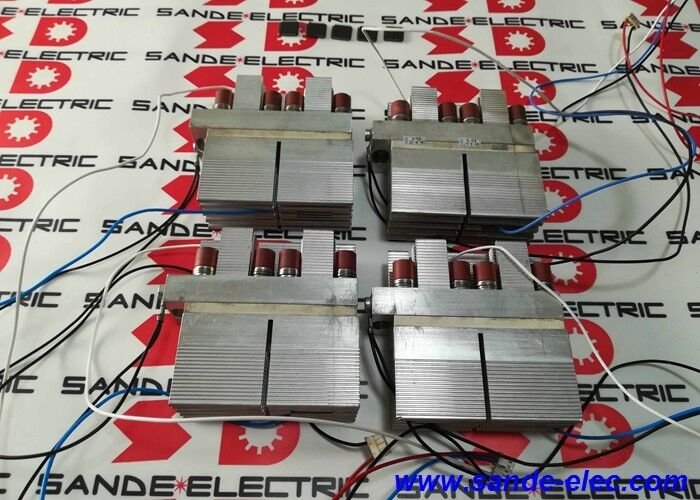

Nowy moduł napędowy SEMIKRON Silisium Controlled Rectifier SKKQ560/14E

SKKQ560/14E. Semikron Semi-START Przełącznik AC przeciwsporełkowy do tirystoru 1400V / 560A / Wskaźnik wzmacniający / Kontakt ciśnienia / C11 / śrubka / miękkie startery

Tyrystory anty-równoległe jak działa przełącznik AC

Jeden tirystor przeprowadza prąd tylko w jednym kierunku. Włącza się, gdy jest uruchamiany i wyłącza się, gdy prąd naturalnie odwraca.Prąd zmienia kierunek co pół cykluW celu kontroli obu cykli półtrwania wymagane są dwa tirystory: jeden dla dodatnich cykli półtrwania, drugi dla ujemnych.Połączenie ich w anty równoległym (katodę jednego z anodą drugiego) tworzy przełącznik AC a dwukierunkowy sterowalny przełącznik, który prowadzi w obu kierunkach na żądanie.

SKKQ560/14E łączy oba tirystory w jeden kompaktowy moduł, dwa tirystory, dwa połączenia bramkowe, jedno obudowanie.trzy moduły SKKQ (jeden na fazę) zastępują sześć oddzielnych tirystorów, które w przeciwnym razie wymagałyby indywidualnego montażuFormat modułu zmniejsza liczbę komponentów, złożoność okablowania i czas montażu w sekcji zasilania.

Główne specyfikacje

Aplikacja miękkiego uruchamiania

W standardowym trójfazowym silniku z miękkim starterem jeden moduł SKKQ jest podłączony do serii z każdą fazą zasilania silnika.

• Faza L1: jeden moduł SKKQ steruje prądem do końca silnika U
• Faza L2: jeden moduł SKKQ steruje prądem do końca silnika V
• Faza L3: jeden moduł SKKQ steruje prądem do końca silnika W

Poprzez zmianę kąta uruchomienia tirystorów (jak późno w każdym półcyklu są uruchomione), miękki starter reguluje skuteczne napięcie RMS stosowane do silnika.kąt uruchomienia jest duży (późne uruchomienie = niskie RMS) i silnik otrzymuje obniżone napięcieW miarę przyspieszania silnika kąt uruchomienia stopniowo zmniejsza się, aż tirystory uruchomią się pod kątem zerowym (pełne napięcie) i silnik będzie działał przy napięciu linii.

Trzy moduły SKKQ560/14E obejmują wartości startowe silnika, które zależą od prądu znamionowego silnika i cyklu pracy. Pojemność 560A RMS obsługuje duże rozmiary silnika przy zmniejszonej pracy.

Częste pytania

P1: Jaka jest różnica między modułami tirystorowymi SKKQ i SKKT/SKKE firmy Semikron?

Określenie SKKQ oznacza parę anty-równoległych dwóch tirystorów przeciwstawionych sobie w celu przełączania dwukierunkowego (AC).Określenie SKKT oznacza zazwyczaj parę tiristor-tiristor lub tiristor-diodę w serii lub równoległej konfiguracji do zastosowań konwerterów prądu stałego. SKKE wskazuje parę tirystor-diod. Wybierz SKKQ dla zastosowań przełączników prądu przemiennego (płynne uruchomienie, sterowniki mocy prądu przemiennego); wybierz SKKT lub SKKE dla zastosowań prostownika lub konwertera prądu stałego.

P2: Jaki zbiornik cieplny jest wymagany dla SKKQ560/14E w zastosowaniu miękkiego startera?

Pakiet C11 wymaga płaskiej powierzchni zlewu cieplnego z odpowiednim wzorem montażu śruby. Wymagana odporność termiczna zlewu cieplnego (Rth,ha w °C/W) zależy od cyklu pracy silnika,temperaturę otoczenia wewnątrz pomieszczenia, a także utratę mocy tirystoru w specyficznym prądzie roboczym i profilu kąta uruchomienia.Wykorzystaj narzędzia projektowania termicznego Semikron lub wykresy strat mocy karty danych urządzenia do obliczenia minimalnej specyfikacji radiatora dla docelowego zastosowania.

P3: Ile modułów SKKQ560/14E jest potrzebnych do trójfazowego miękkiego startera?

Każdy moduł obsługuje zarówno pozytywne, jak i ujemne pół cykle swojego prądu fazowego za pośrednictwem swojej pary anty-równoległych tirystorów.W przypadku silnika trójfazowego z miękkim uruchomieniem ze standardowym połączeniem fazowym w linii, trzy moduły SKKQ i powiązane z nimi obwody sterowania bramą tworzą kompletną sekcję zasilania.

P4: Jakie znaczenie ma napięcie znamionowe 1400V (14E) w standardowej aplikacji zasilania siecią?

Standardowa sieć przemysłowa w Europie i Azji to 400 V prądu przemiennego od linii do linii (690 V w niektórych zastosowaniach).Zasadniczą zasadą wyboru napięcia tirystoru jest obniżenie nominalnego napięcia szczytowego powtarzającego się do około 50% nominalnego napięcia VDRM urządzeniaW przypadku SKKQ560/14E przy 1400V daje to obniżone napięcie robocze około 700V Wskaźnik 1400V zapewnia odpowiedni margines bezpieczeństwa dla zastosowań 480V (Ameryka Północna) i 600V.

P5: Czy urządzenie SKKQ560/14E może być stosowane w zastosowaniach sterowników mocy prądu przemiennego (regulatorów napięcia prądu przemiennego) poza miękkim uruchomieniem?

Tak. Moduły antyparallelnych tirystorów w serii SEMISTART nie ograniczają się tylko do miękkich starterów silników.sterowanie procesem elektrolitycznym, kompensacja mocy reaktywnej Ten sam moduł, który zapewnia miękkie uruchomienie silnika, może być stosowany jako sterownik kąta fazy dla obciążenia oporowego przy tej samej napięciu i biegu.
