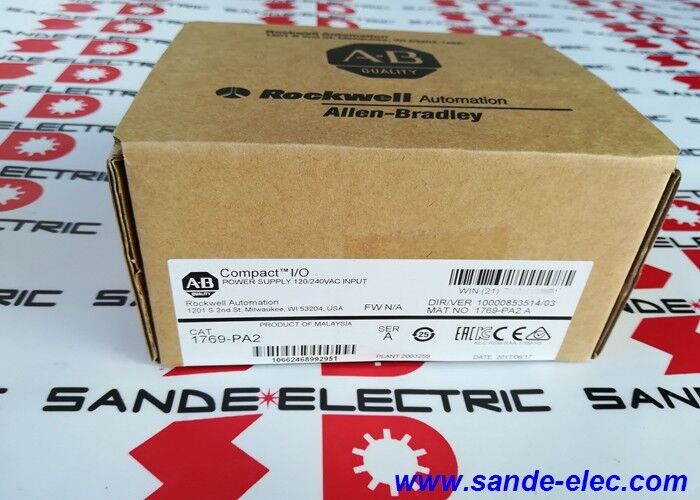

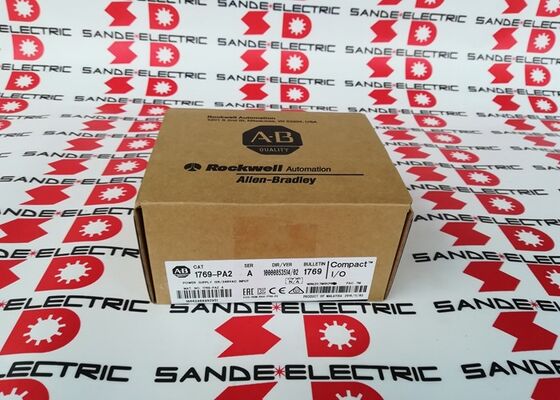

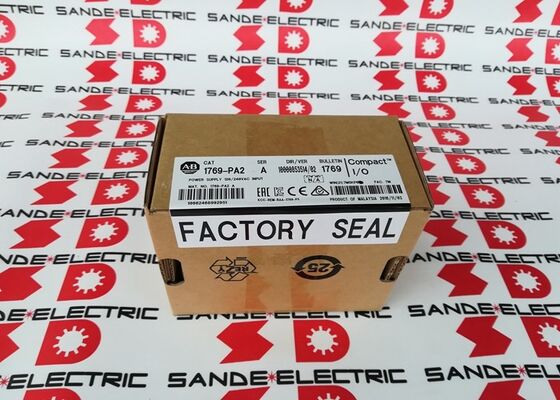

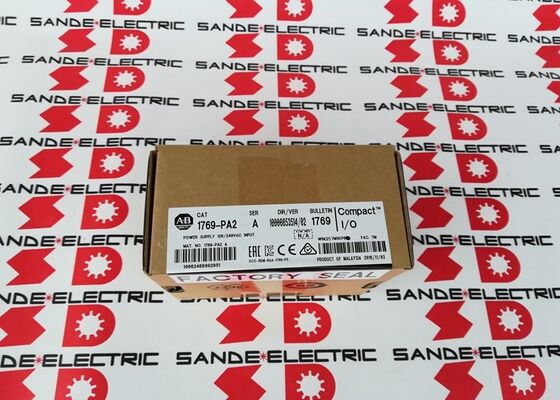

Nowe zasilanie AB 1769-PA2 CompactLogix 1769PA2 w pudełku

Allen-Bradley 1769-PA2 | Kompaktowy moduł zasilania we/wy AC — 85–265 V AC / 2,0 A przy 5 V DC / 0,8 A przy 24 V DC / pojemność 16 modułów

Zasilacz dla kompaktowego banku we/wy 1769

1769-PA2 to moduł zasilacza z wejściem AC do systemu Compact I/O 1769 firmy Allen-Bradley. Każdy zespół modułów Compact I/O 1769 wymaga zasilacza — jest to moduł, który przekształca napięcie prądu przemiennego panelu na napięcie 5 V DC i 24 V DC wymagane do działania modułów Compact I/O.

ZasilaczOcena odległości modułu 8określa, jak daleko sięga dystrybucja mocy: do 8 modułów we/wy po lewej i 8 po prawej stronie — łącznie 16 modułów na bank zasilacza. W przypadku banku liczącego więcej niż 16 modułów lub w przypadku przekroczenia mocy przed osiągnięciem 16 modułów, w celu rozbudowy banku dodawany jest dodatkowy zasilacz.

Wyjście prądowe jest rozdzielane pomiędzy dwiema szynami:2,0 A przy 5 V prądu stałegozasila logikę modułu i komunikację na płycie montażowej (elektronika modułu we/wy).0,8 A przy 24 V prądu stałegozasila urządzenia obiektowe 24 V DC i obwody wyjściowe podłączone do modułów I/O. Każdy moduł w banku pobiera prąd z obu szyn zgodnie ze swoją specyfikacją — całkowity pobór przez wszystkie moduły w banku nie może przekroczyć tych limitów w żadnej z szyn.

Szeroki zakres napięcia wejściowego (85–265 V AC) i wbudowany przełącznik suwakowy do wyboru pracy znamionowej 120 V lub 240 V sprawiają, że 1769-PA2 jest kompatybilny zarówno z północnoamerykańskimi, jak i międzynarodowymi standardami zasilania paneli bez dodatkowych transformatorów.

Kluczowe dane techniczne

Połączenie na płycie montażowej — nie są wymagane żadne kable

Moduł 1769-PA2 łączy się z płytą montażową Compact I/O 1769 poprzez boczny mechanizm blokujący typu pióro-wpust wbudowany po lewej i prawej stronie modułu. Moduł wsuwa się i blokuje w sąsiednim module we/wy lub kontrolerze, a połączenia zasilania i magistrali płyty montażowej są wykonywane przez te boczne złącza. Do dystrybucji zasilania w banku nie są potrzebne żadne kable, zworki ani okablowanie między modułami — obsługują to boczne złącza.

Ten sam mechanizm złączy bocznych umożliwia zasilaczowi dystrybucję mocy w obu kierunkach — do modułów we/wy zainstalowanych jednocześnie po lewej i prawej stronie, aż do dopuszczalnej odległości 8 modułów na stronę.

Często zadawane pytania

P1: Jaka jest różnica między 1769-PA2 i 1769-PA4?

Obydwa są zasilaczami 1769 Compact I/O z wejściem AC. PA2 zapewnia 2,0 A przy 5 V DC i 0,8 A przy 24 V DC. PA4 zapewnia 4,0 A przy 5 V DC i 2,0 A przy 24 V DC — dwukrotnie większą wydajność prądową. Użyj PA4 w przypadku większych banków o większym całkowitym poborze prądu przez moduł lub tam, gdzie zapotrzebowanie na moc polową 24 V DC przekracza 0,8 A. Przed podaniem należy obliczyć całkowity pobór napięcia 5 V i 24 V wszystkich modułów w banku.

P2: W jaki sposób dokonuje się wyboru wejścia 120 V/240 V w modelu 1769-PA2?

Wpuszczony przełącznik suwakowy z przodu lub na górze modułu (dostępny za pomocą śrubokręta, aby zapobiec przypadkowemu przełączeniu) wybiera pomiędzy nominalnym napięciem wejściowym 120 V a 240 V AC. Przed podłączeniem zasilania sieciowego sprawdź i ustaw ten przełącznik tak, aby odpowiadał napięciu zasilania panelu. Szeroki zakres wejściowy prądu przemiennego 85–265 V oznacza, że ​​moduł toleruje znaczne wahania napięcia w pobliżu dowolnego ustawienia nominalnego.

P3: Bank ma 10 modułów we/wy — czy jeden 1769-PA2 może zasilić je wszystkie?

Odległość znamionowa wynosząca 8 modułów na stronę ogranicza fizyczny zasięg zasilacza, a nie tylko wydajność prądową. Przy 10 modułach w jednym kierunku od źródła zasilania, moduły 9. i 10. znajdują się poza dopuszczalną odległością i mogą nie otrzymywać odpowiedniej mocy. Umieść zasilacz w odległości 8 modułów od najdalszego modułu w dowolnym kierunku lub dodaj drugi zasilacz, aby rozszerzyć bank. W przypadku banków, w których całkowity pobór prądu również zbliża się do 2,0 A przy 5 V DC lub 0,8 A przy 24 V DC, należy również sprawdzić bieżący budżet.

P4: Czy 1769-PA2 ma zabezpieczenie przed przeciążeniem lub zwarciem?

Tak. Wewnętrzny bezpiecznik (Wickmann 19195-3.15A lub odpowiednik) zapewnia ochronę przed zwarciem i przeciążeniem wejścia AC. Bezpiecznik jest elementem wewnętrznym i nie może być wymieniany przez użytkownika w terenie. Jeśli bezpiecznik przepali się na skutek usterki znajdującej się na wejściu, zasilacz wymaga wymiany lub serwisu fabrycznego. Przed zainstalowaniem modułu zamiennego usuń pierwotną przyczynę przeciążenia lub zwarcia.

P5: Czy model 1769-PA2 jest kompatybilny z systemami CompactLogix i MicroLogix?
