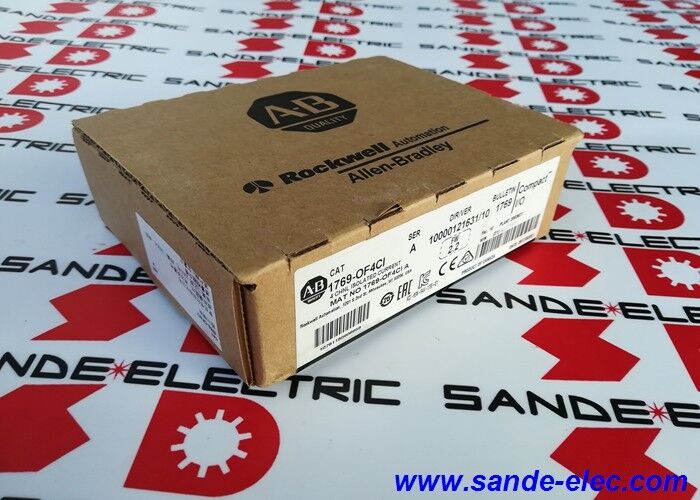

1769-OF4CI AB PLC Moduł 1769OF4CI

1769-OF4CI. Kompaktowy I/O 4-kanałowy, izolowany analogiczny prąd wyjściowy 420 mA / 110 ms / bez pola Cal / EGU / PID / MicroLogix 1500 & CompactLogix

Cztery poszczególne wyniki ∙ Dlaczego ma znaczenie

Standardowe moduły wyjściowe analogiczne mają wspólny punkt odniesienia we wszystkich kanałach wyjściowych.Różnica napięcia w trybie wspólnym między obwodami obciążeniowymi pojawia się na wyjściu to może tworzyć prądy pętli ziemskich, które pojawiają się jako błędy sygnału w uruchomieniach.

Każdy z czterech kanałów jest izolowany galwanicznie od każdego innego kanału.Różnica potencjału gruntu między czterema urządzeniami pola podłączonymi do tego modułu nie uszkadza wyjścia żadnego kanału. w instalacjach, w których urządzenia polowe - zawory sterujące, napędy o zmiennej częstotliwości, pozycjonatory - mają różne odniesienia do ziemi w poszczególnych maszynach lub procesach,indywidualnie odizolowane wyjścia eliminują rozwiązania sprzętowe zewnętrznych izolatorów sygnału.

Główne specyfikacje

Cztery opcje formatu danych

Większość modułów wyjściowych analogowych przyjmuje surową liczbę całkowitą z programu i przekształca ją w prąd.1769-OF4CI dodaje trzy opcje formatu wyższego poziomu, które pozwalają programistowi wybrać najbardziej naturalny sposób wyrażania punktu wyjściowego:

Surowy/proporcjonalny:16-bitowa liczba całkowita mapuje bezpośrednio do przedziału wyjściowego.

Jednostki inżynieryjne (EGU):Program przesyła wartość w jednostkach inżynieryjnych Bar, °C, m3/h lub dowolnej jednostce niestandardowej.Program nie wymaga obliczeń skalowania.

Skalizowane dla PID:Wyjście łączy się bezpośrednio z wyjściem CV (zmiennego sterowania) instrukcji PID.Moduł przyjmuje wyjście PID w procentach (0 ¢ 100%) i konwertuje go do bieżącego zakresu ¢ wyjście instrukcji PID bezpośrednio napędza wyjście analogowe bez dodatkowej logiki skalowania.

Procent pełnego zasięgu:Program wysyła procent (0 ‰ 100%) i moduł konwertuje go do skonfigurowanego zakresu prądu.

Scenariusze zastosowania

Kontrola przepływu wielo-strefowa:Cztery zawory sterujące na czterech niezależnych gałęziach procesu, z których każda odnosi się do innego potencjału uziemienia.1769-OF4CI zapewnia jeden wyizolowany wyjście na zawór bez zakłóceń między kanałami niezależnie od potencjalnych różnic między ciałami siłowników zaworu.

pętle temperatury PID:Cztery pętle PID o temperaturze strefy pieca w jednym wyjściu programu CompactLogix poprzez pojedynczy 1769-OF4CI.Format Scaled-for-PID pozwala na bezpośrednie uruchomienie jednego kanału modułu bez pośredniej logiki skalowania.

Mieszane wskaźniki prędkości VFD:Cztery napędy o zmiennej częstotliwości przyjmujące analogowe odniesienia prędkości 4 ′ 20 mA z jednego modułu.Napędy mogą mieć wspólne źródło prądu przemiennego, ale mają różne odniesienia sygnałowe do ziemi.

Częste pytania

P1: Czy kanały 1769-OF4CI mogą mieszać sygnały 0-20mA i 4-20mA na tym samym modułach?

Każdy kanał jest indywidualnie konfigurowalny dla zakresu wyjściowego 020 mA lub 420 mA.Kanał 0 może być ustawiony na 4?? 20mA dla zaworu sterującego, podczas gdy kanał 1 jest skonfigurowany na 0?? 20mA dla innego typu siłownikaUstawienie zakresu jest wykonywane w konfiguracji I/O modułu w oprogramowaniu programowania.

P2: Jakie znaczenie ma ocena odległości zasilania na poziomie 8?

Kompaktowe moduły I/O pobierają energię z lokalnej sieci zasilania sterownika.Wskaźnik odległości zasilania 8 wskazuje, jak daleko 1769-OF4CI może być umieszczony od modułu zasilania w Compact I / O banku. Wyższa nominalność oznacza większe pobranie prądu z prądu ̇ ograniczenie pozycji zapewnia, że napięcie prądu w gniazdzie modułu pozostaje w zakresie specyfikacji.Zapewnienie, że urządzenie jest w stanie wykonywać wszystkie wymagane czynności..

P3: Czy 1769-OF4CI jest wstecznie kompatybilny z sterownikami serii A i serii B?

Obie serii 1769-OF4CI są funkcjonalnie kompatybilne z wymienionymi kontrolerami (MicroLogix 1500 i CompactLogix).Oznaczenie serii odzwierciedla przegląd sprzętu; interfejs programowania modułu i konfiguracja formatu danych są takie same w różnych seriach.

P4: Jaką miedzianą przyrządkę należy użyć z 1769-OF4CI?

Moduł określa drut miedziany AWG 90 ‡ standardowy przewodnik miedziany o klasie temperatury izolacyjnej 90 °C.Wybór wielkości AWG zależy od długości przebiegu kabla i dopuszczalnego spadku napięcia w pętli 4 ∼ 20 mAW przypadku typowych przebiegów pomiędzy przyrządem a panelem o długości do 300 metrów najczęściej stosuje się przewodnik miedziany AWG 18 do AWG 22.Wykorzystanie osłoniętego kabla z parą skręconej do okablowania sygnału analogowego w celu zminimalizowania zakłóceń EMC.

P5: Do czego służy zamontowane drzwi 1769-RD?

1769-RD to zastępcza pokrywa drzwiowa przedniej pokrywy wejściowej 1769-OF4CI.Drzwi przednie pokrywają końce okablowania modułu, gdy są zamknięte i chronią przed przypadkowym kontaktem lub zanieczyszczeniemW przypadku uszkodzenia lub uszkodzenia drzwi, 1769-RD zapewnia bezpośrednią wymianę, która przywraca mechaniczną ochronę modułu bez wymiany całego modułu.
