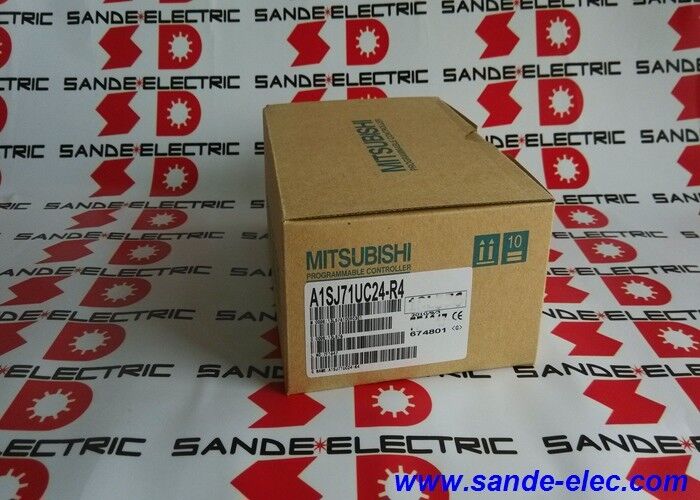

Jednostka Mitsubishi A1SJ71UC24-R4 lub A1SJ71UC24R4 Nowa

Mitsubishi A1SJ71UC24-R4 MELSEC-A Moduł połączenia komputerowego RS-422 / RS-485 / 0.3 19.2kbps / 500m / 2-częściowy blok końcowy

Komunikacja seryjna między procesorem MELSEC-A a urządzeniami zewnętrznymi

A1SJ71UC24-R4 to moduł łącza komputerowego dla platformy MELSEC-A PLC firmy Mitsubishi moduł, który dodaje kanał komunikacji seryjnej RS-422/RS-485 do stojaka serii A.Umożliwia procesorowi MELSEC-A wymianę danych z urządzeniami zewnętrznymi: komputery, terminale HMI, inne sterowniki sterowania sterowaniem i inteligentne instrumenty polowe, które komunikują się za pośrednictwem połączeń seryjnych RS-422 lub RS-485.

Moduł obsługuje zarówno funkcję łącza komputerowego, jak i łącza wielokrotnego upuszczania.umożliwiające komputerowi odczytywanie i zapisywanie danych urządzeń PLC (rejestry, kontakty, timery, liczniki) używając specjalnego protokołu Mitsubishi.Wielokrotny link dopuszcza jeden kanał komunikacyjny do obsługi wielu stacji niewolniczych. W jednym segmencie RS-422/485 obsługiwane jest do 32 adresów stacji..

Oznaczenie U w A1SJ71UOprócz standardowej funkcji łącza komputerowego, UC24-R4 obsługuje dostęp do urządzeń rozszerzonych przez AnACPU, AnUCPU i A2US(H) CPU,i dostęp do innych stacji sieciowych MELSECNET/10 za pośrednictwem podłączonego procesoraDzięki temu jest kompatybilny z szerokim zakresem typów procesorów MELSEC-A niż podstawowy A1SJ71C24-R4.

Główne specyfikacje

Wymagane rezystory końcowe w punktach końcowych linii

W przypadku gdy A1SJ71UC24-R4 jest pierwszą lub ostatnią stacją w segmencie autobusu RS-422/485, rezystor końcowy musi być podłączony przez parę różnic odbierania i przesyłania.Prawidłowa wartość zależy od rodzaju okablowania:

• RS-422:330Ω, 1/4W między RDA a RDB oraz między SDA a SDB
• RS-485:110Ω, 1/2W między RDA a RDB

Brakujące lub nieprawidłowo wycenione zakończenie powoduje błędy w komunikacji danych, zwłaszcza przy wyższych częstotliwościach przesyłania i dłuższych przejazdach kablowych.Wszystkie urządzenia na tym samym segmencie RS-422/485 muszą używać tego samego standardu komunikacji .

Numery stacji są ustawiane za pomocą przełączników numerów stacji na powierzchni modułu, z ważnym zakresem od 00 do 31.

Częste pytania

P1: Jaka jest różnica między A1SJ71UC24-R4 a A1SJ71C24-R4?

Obie są modułami łącza komputerowego MELSEC-A z interfejsem RS-422/RS-485 i tymi samymi wymiarami fizycznymi.AnUCPUW przypadku typów procesorów wykraczających poza podstawowy zakres MELSEC-A, UC24-R4 jest kompatybilnym wyborem.

P2: Ile urządzeń zewnętrznych można podłączyć do jednego A1SJ71UC24-R4?

Moduł obsługuje do 32 adresów stacji (00 do 31) na jednym segmencie RS-422/485 w konfiguracjach wielokrotnych.liczba urządzeń jest ograniczona długością kabla (500 m całkowitego odcinka), wybranej częstotliwości baudów oraz pojemności ładunkowej jednostki odbiorcy RS-485 podłączonych urządzeń.

P3: Jakie protokoły transmisji obsługuje A1SJ71UC24-R4?

Moduł obsługuje transmisję full-duplex i half-duplex, cztery dedykowane protokoły komunikacji, tryb bez protokołu dla ogólnej komunikacji seryjnej i tryb dwukierunkowy.Wybór protokołu odbywa się za pośrednictwem przełączników na modułTryb bez protokołu umożliwia odczytywanie i zapisywanie surowych danych seryjnych z programu drabiny PLC, umożliwiając komunikację z urządzeniami, które nie obsługują dedykowanego protokołu Mitsubishi.

P4: Czy A1SJ71UC24-R4 może komunikować się z urządzeniami zewnętrznymi, które używają RS-485?

Tak, przy użyciu trybu bez protokołu lub kompatybilnego wariantu protokołu.Podstawowy moduł R4 wykorzystuje własny dedykowany protokół Mitsubishi lub tryb bez protokołu dla niestandardowych wymian seryjnych.

P5: Co należy sprawdzić, jeśli moduł wykazuje błędy komunikacyjne po instalacji?

Należy sprawdzić, czy na pierwszej i ostatniej stacji segmentu autobusu RS-422/485 umieszczone są rezystory końcowe o prawidłowej wartości rezystora.Potwierdzić wszystkie urządzenia na segmencie są podłączone konsekwentnie (wszystkie RS-422 lub wszystkie RS-485). Sprawdź, czy ustawienia numeru stacji pasują do zaprogramowanych przydziałów adresów. Sprawdź, czy osłona kabla jest uziemiona tylko na jednym końcu i że długość kabla nie przekracza 500m.
