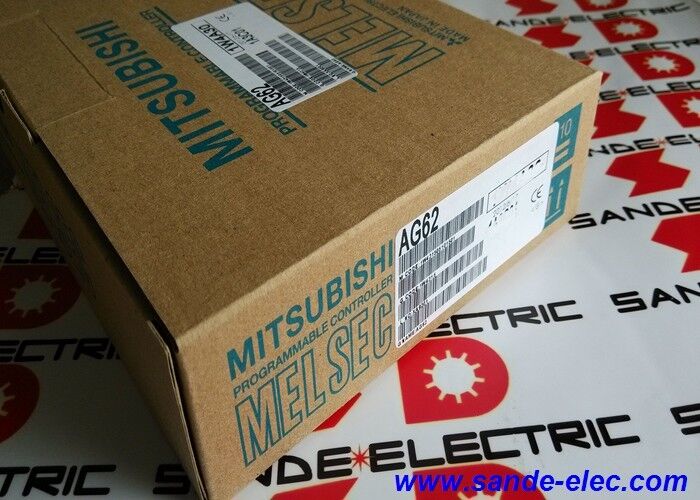

Mitsubishi AG62 PLC Zarezerwowana jednostka karty modułu I/O AG-62

AG62 | Atrapa modułu Mitsubishi serii MELSEC-A — moduł bazowy rozszerzenia QA65B / QA68B / zabezpieczenie gniazda / śruby mocujące M4

Co robi moduł fikcyjny — i dlaczego puste gniazda wymagają ochrony

Bazowa jednostka rozszerzeń MELSEC-A udostępnia wiele gniazd modułowych, w których można umieścić moduły we/wy, specjalne moduły funkcyjne i karty komunikacyjne. W przypadku dowolnej instalacji jest mało prawdopodobne, aby wszystkie gniazda w podstawie rozszerzeń były zajęte — niektóre gniazda pozostają puste, ponieważ początkowa instalacja nie wymaga takiej pojemności lub ponieważ miejsce jest zarezerwowane na przyszłą rozbudowę.

Puste gniazdo modułu odsłania styki złącza płyty montażowej. Odsłonięte złącza gromadzą kurz, cząstki przewodzące, wilgoć i wióry obróbkowe w środowiskach produkcyjnych. Zanieczyszczenia te mogą mostkować styki, pogarszać integralność sygnału na magistrali lub powodować sporadyczne błędy, które trudno jest prześledzić aż do źródła zanieczyszczenia.

Atrapa modułu AG62 wypełnia puste miejsca solidną, odpowiednio dobraną osłoną. Chroni złącze i gniazdo przed zanieczyszczeniami środowiska, nie wpływając przy tym na pracę zainstalowanych modułów. Magistrala nadal działa normalnie — atrapa modułu zajmuje przestrzeń fizyczną, ale nie przenosi elektroniki i nie pobiera prądu.

Kluczowe dane techniczne

Śruby mocujące M4 — ważny jest prawidłowy moment dokręcania

AG62 mocuje się do jednostki podstawowej za pomocą śrub mocujących M4, dokręconych momentem 78–118 N-cm. Ten zakres momentu obrotowego nie jest dowolny — jest to zakres, który:

• Zapewnia wystarczającą siłę zacisku, aby mocno trzymać atrapę modułu w gnieździe, tak aby nie grzechotał poluzowany pod wpływem wibracji
• Pozwala uniknąć nadmiernego dokręcenia, które może spowodować zerwanie gwintu M4 w występie montażowym jednostki podstawowej

Użyj skalibrowanego wkrętaka dynamometrycznego ustawionego na środek (około 100 N-cm), aby zapewnić spójną instalację w wielu fikcyjnych modułach. Niedokręcone moduły w środowiskach o wysokich wibracjach mogą z czasem poluzować się i wpaść do wnęki jednostki podstawowej.

Scenariusze zastosowań

Nowa instalacja z częściowym ładowaniem wejść/wyjść:System sterowania maszyną instaluje podstawę rozszerzeń QA68B z czterema modułami we/wy, pozostawiając cztery gniazda puste. Cztery atrapy modułów AG62 wypełniają pozostałe szczeliny, chroniąc złącza podczas pracy maszyny w środowisku skrawania metalu, gdzie występuje mgła chłodziwa i wióry.

Planowanie przyszłej ekspansji:Inżynier planuje dodać analogowe moduły wejściowe do systemu MELSEC-A w następnej fazie projektu. Moduły prądowe wypełniają tylko część QA65B. Atrapy modułów AG62 chronią zarezerwowane gniazda rozszerzeń do czasu zamówienia i zainstalowania modułów drugiej fazy.

Ochrona zdalnej szafy we/wy:Zdalna szafa we/wy jest umieszczona w pobliżu szlifierki. Nawet w pełni skonfigurowane szafy we/wy mają czasami niewykorzystane gniazda. Moduły AG62 chronią te szczeliny przed gromadzeniem się pyłu szlifierskiego.

Często zadawane pytania

P1: Czy moduł fikcyjny AG62 będzie działał z jednostkami bazowymi MELSEC-Q lub MELSEC-iQ-R?

Nie. Urządzenie AG62 jest przeznaczone do współpracy z serią MELSEC-A, w szczególności z bazowymi modułami rozszerzeń QA65B i QA68B. Jednostki podstawowe MELSEC-Q i MELSEC-iQ-R wykorzystują różne współczynniki kształtu modułów, odstępy między gniazdami i konfiguracje złączy. Atrapy modułów dla tych platform mają osobne numery części, specyficzne dla serii Q i iQ-R.

P2: Czy instalacja AG62 wpływa na adresowanie lub program wejść/wyjść systemu?

Nie. AG62 nie zawiera żadnej elektroniki, nie pobiera prądu z płyty montażowej i nie generuje sygnałów magistrali. Obecność lub brak modułów fikcyjnych nie ma wpływu na program PLC i konfigurację adresów we/wy. Moduł atrapa jest czysto mechanicznym wypełniaczem szczelin, bez funkcji elektrycznej.

P3: Ile modułów AG62 można zainstalować w jednej jednostce bazowej QA65B lub QA68B?

Maksymalna liczba modułów AG62 w pojedynczej podstawie jest równa całkowitej liczbie gniazd w tej podstawie pomniejszonej o liczbę zainstalowanych aktywnych modułów we/wy lub modułów funkcyjnych. Wszystkie pozostałe puste gniazda należy wyposażyć w atrapy modułów AG62. Nie ma ograniczeń elektrycznych co do liczby modułów fikcyjnych — zajmują one gniazda, nie przyczyniając się do ładowania magistrali płyty montażowej.

P4: Czy AG62 można używać w głównej jednostce centralnej procesora zamiast w podstawach rozszerzeń?

AG62 jest określony jako moduł fikcyjny rozszerzającej jednostki bazowej. Przed montażem sprawdź zgodność z konkretnym modelem głównej jednostki bazowej — główne jednostki podstawowe i podstawy rozszerzające mogą różnić się typem złącza szczelinowego lub wymiarami montażowymi. Skorzystaj z listy części zamiennych lub akcesoriów dla konkretnej głównej jednostki bazowej, aby zidentyfikować właściwy moduł fikcyjny dla tej jednostki.

P5: Jakie jest właściwe narzędzie do dokręcania śrub mocujących AG62 M4 określonym momentem obrotowym?

Standardowy wkrętak krzyżowy nr 2 Phillips lub JIS nr 2 pasuje do śrub z łbem stożkowym M4 zwykle używanych w modułach MELSEC-A. Aby uzyskać powtarzalny moment dokręcania, użyj wkrętaka dynamometrycznego ustawionego na 100 Ncm (środek zakresu 78–118 Ncm). Ręczny wkrętak dynamometryczny odpowiedni do elementów złącznych M4 jest właściwym narzędziem — nie należy używać wkrętaków elektrycznych bez kontroli momentu obrotowego, ponieważ mogą łatwo spowodować nadmierne dokręcenie.
