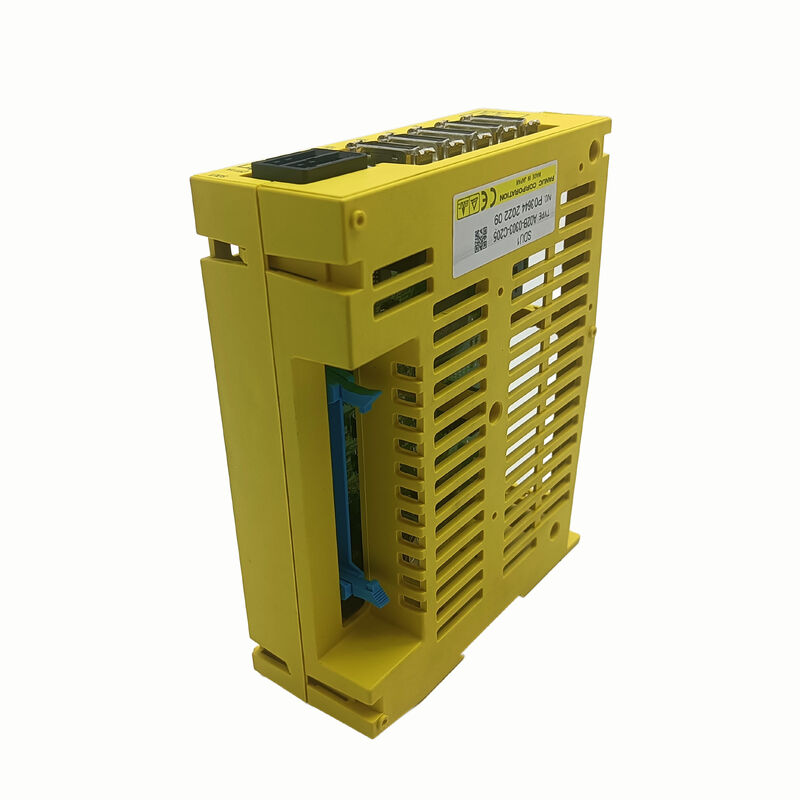

Oryginalny moduł zasilania wentylatora 24V Fanuc A02B-0303-C205

FANUC A02B-0303-C205

Funkcja SDU1 w architekturze FANUC

A02B-0303-C205 to SDU1 Basic a Separate Detector Interface unit, który łączy zewnętrzne czujniki pozycji (skale liniowe,koderów obrotowych zamontowanych na konstrukcji maszyny zamiast na wałku serwomotora) do FANUC CNC za pośrednictwem szeregowej szyby optycznej FSSBNa narzędziach CNC z pełnym sterowaniem pozycją w pętli zamkniętej czujnik jest zamontowany przy stole maszynowym lub węzle żurawicy kulkowej, cofając rzeczywistą pozycję osi niezależnie od kodera serwomotora.To zamyka pętlę pozycji w punkcie pracy mechanicznej, wyeliminując błędy związane z odchyleniem rozpiętości śruby kulkowej, rozszerzeniem termicznym i zgodnością mechaniczną pomiędzy silnikiem a stołem.

A02B-0303-C205 odbiera sygnały z maksymalnie czterech oddzielnych czujników i przekazuje dane o pozycji do CNC za pośrednictwem FSSB - tej samej szlaki optycznej, z której korzystają serwowzmacniacze FSSB firmy FANUC.SDU1 łączy się z łańcuchem FSSB obok wzmacniaczy, a CNC zarządza całą informacją zwrotną o pozycji za pośrednictwem tej jednej szybkiej sieci optycznej.

Główne specyfikacje

Pojemność 4-osiowa w jednym module

SDU1 Basic obsługuje cztery kanały wykrywające z jednego modułu cztery oddzielne połączenia wykrywające jednocześnie zwracające dane pozycyjne do CNC.W przypadku ośrodka obróbczego z odwrotem skali oddzielnej na wszystkich czterech podstawowych ośach liniowych (XW przypadku maszyn wymagających więcej niż czterech oddzielnych osi wykrywających, dodatkowe jednostki SDU1 dołączają do sieci FSSB.

Wybór  wymagana dokładna liczba części

Seria A02B-0303 obejmuje różne warianty SDU. Potwierdź A02B-0303-C205 konkretnie na etykiecie zainstalowanego modułulub funkcjonalnej roliKonfiguracja FSSB CNC i zestaw parametrów osi są zbudowane wokół konkretnego wariantu SDU; zastąpienie innym sufiksem ryzykuje błędy komunikacji lub konfiguracji osi.

Częste pytania

P1: Co robi SDU1, czego nie robi koder serwomotoru?

Koder serwomotora zapewnia zwrot informacji z pozycji z wału silnika, odpowiedni do sterowania pętlą półzamkniętą.Oddzielny czujnik odsyła rzeczywiste położenie osi do stołu maszynowego lub muszki śruby kulkowej, zamykając pętlę w punkcie pracy mechanicznej, co eliminuje błędy pozycjonowania spowodowane odchyleniem wysokości śruby kulkowej, rozszerzeniem termicznym i zgodnością mechaniczną.A02B-0303-C205 jest FSSB interfejsu jednostki, która łączy te oddzielne detektory do CNC.

P2: Które generacje FANUC CNC są kompatybilne?

SDU1 Basic wykorzystuje interfejs FSSB światłowodowy, co czyni go kompatybilnym z układami sterującymi serii FANUC i obsługującymi FSSB: serii 30i, 31i, 32i, 16i, 18i i 160-MC.Nie jest kompatybilny z wcześniejszymi generacjami CNC, które używały architektury serwokomunikacji nie FSSB.

P3: Ile jednostek SDU1 można podłączyć do jednego systemu FANUC CNC?

Wielokrotne jednostki SDU1 mogą włączać się do sieci FSSB obok wzmacniaczy serwo.dodatkowe moduły SDU1 rozszerzają systemZestaw parametrów osi FSSB CNC musi odzwierciedlać pełną topologię łańcucha.

P4: Czy wymiana A02B-0303-C205 wymaga zmian parametrów CNC?

W przypadku wymiany podobnej na podobną w tej samej pozycji łańcucha FSSB istniejące parametry topologii CNC FSSB obejmują wymianę bez zmian.Jeżeli topologia łańcucha jest zmodyfikowana lub jednostka zamienna ma inną konfigurację osiprzed ponownym uruchomieniem należy zweryfikować parametry przydziału osi FSSB CNC i interfejsu detektora.

P5: Skąd pochodzi A02B-0303-C205?

Za pośrednictwem FANUC i-series aftermarket FANUC CNC dealerów części i specjalistów naprawy. Wymiana i przetestowane nadwyżki dostępności. Potwierdzić A02B-0303-C205 w szczególności.Do maszyn o kluczowym znaczeniu produkcyjnym z oddzielnym detektorem sterowania zamkniętą pętlą, utrzymywanie zweryfikowanego zapasowego minimalizuje czas odzyskiwania Złamanie SDU1 uniemożliwia jednoczesne odbicie oddzielnych detektorów na wszystkich czterech osi połączonych.
