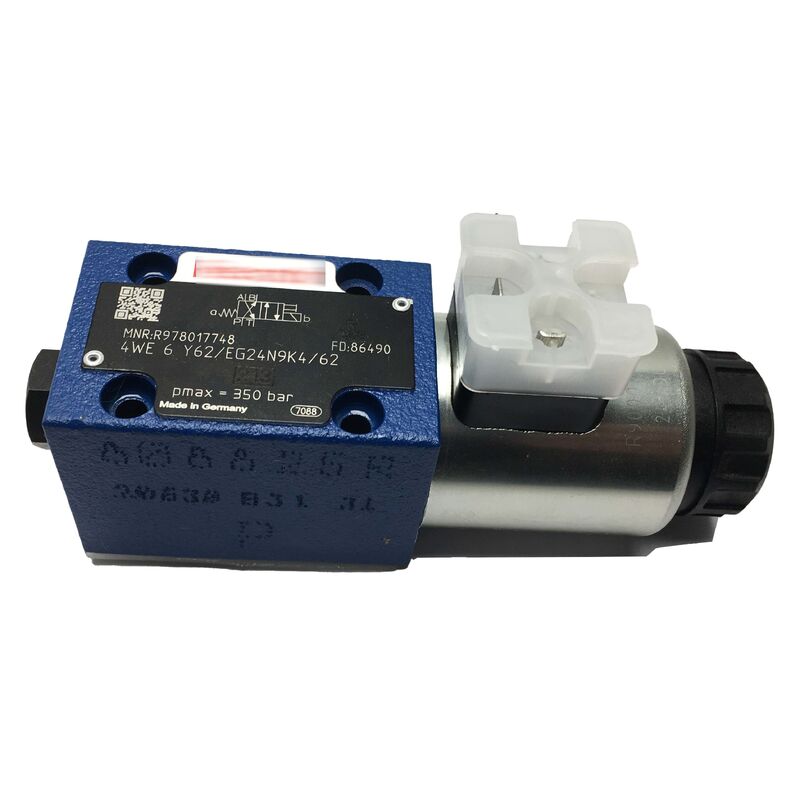

R978017748 Rexroth Hydraulic Directional Valve 4WE6Y62/EG24N9K4/62 Nowy oryginalny
Przegląd produktu
W sprawieRexroth R978017748jest bezpośrednio działającym zaworem kierunkowym z serii WE6 - najczęściej stosowaną rodziną zawórów sterowania kierunkowego hydraulicznego firmy Rexroth do zastosowań przemysłowych.Przy rozmiarze NG6 (D03) z pojedynczym magnetycznym prądem stałym 24 V i sprężyny zwrotnej, 4WE6Y6X/EG24N9K4/62 jest skonfigurowany do 4/2-drogowego przełączania z symbolizowaną geometrią cewki Y.
Kontroluje kierunek przepływu oleju hydraulicznego i przełączanie obwodów w przemysłowych hydraulicznych silnikach, narzędziach maszynowych, systemach prasowych,maszyny i maszyny produkcyjne, w których sygnał stałego prądu 24 V z karty wyjściowej PLC musi zostać bezpośrednio przekształcony w ruch cylindru hydraulicznego lub silnika.
R978017748 zapewnia w szczególności funkcję 4/2 (symbol Y), w której stan bez energii łączy P z B i A z T, a stan z energią odwraca to do P do A i B do T.Ta konfiguracja jest powszechnie stosowana, gdy cylinder musi być ustawiony w jednej pozycji końcowej w przypadku utraty mocy elektrycznej, z pozytywnym uruchamianiem do przeciwnej pozycji na polecenie.
Przy przepływie nominalnym 60 LPM i maksymalnym ciśnieniu 350 barów zawór obsługuje cały zakres pracy standardowych przemysłowych obwodów hydraulicznych.Ukryte ręczne przełączenie pozwala operatorom ręcznie przesunąć wałkę wałkową podczas uruchamiania, diagnostyki usterek lub konfiguracji maszyny bez zastosowania napięcia magnetycznego.
Główne specyfikacje
| Parametry |
Wartość |
| Kod zaworu |
4WE6Y6X/EG24N9K4/62 |
| Funkcja |
4/2-stronna, wiosenna powrót |
| Wielkość nominalna |
NG6 (D03) |
| Napęd magnetyczny |
24 V prądu stałego |
| Władza elektryczna |
30 W |
| Maksymalny przepływ |
60 lpm |
| Maksymalne ciśnienie |
350 barów (5,076 PSI) |
| Przerwanie ręczne |
Ukryte |
| Złącze |
3 bieguny (EN 175301-803) |
| Standardy montażu |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Mieszkania |
Żelazo odlewane |
| Płyty |
NBR |
| Temperatura pracy |
-15 do +80°C |
| Waga |
10,44 kg |
Symbol cewki Y Funkcja obwodu
W konwencji Rexroth'a dotyczącej nazwy WE6 litera następująca po "WE6" opisuje symbol hydrauliczny cewki konfigurację ścieżki zarówno w stanie podłączonym, jak i odłączonym.Symbol Y oznacza specyficzny układ, który jest powszechny w układach jednorazowego działania i zastosowaniach zwrotnego ruchu:
- stan bez zasilania (powrót sprężyny, wyłączony magnetyczny):P → B, A → T ?? Ciśnienie hydrauliczne ze źródła zasilania (P) jest kierowane do wyjścia z portu B, podczas gdy port A odpływa z powrotem do zbiornika (T).
- stan zasilania (soloid włączony):P → A, B → T ?? Wykorzystanie 24V prądu stałego do magnetycznego odwraca ścieżkę przepływu: P zasila A, B odprowadza do T.
Ta konfiguracja cewki Y jest szeroko określona tam, gdzie wymagania dotyczące pozycji zabezpieczonej przed awarią są zgodne z kierunkiem powrotu sprężyny, na przykład w przypadku odciskania narzędzia przy utracie mocy w maszynach narzędziowych,lub wciąganie siłownika jako bezpieczny warunek w maszynach do prasowania i formowania.
D03 (NG6) Interfejs montażowy
Interfejs montażu NG6/D03 jest najbardziej znormalizowanym wzorem montażu podplaty dla zaworów kierunkowych wielkości 6 w hydraulice przemysłowej.i lokalizacji pozycji szpilki pojawiają się w czterech różnych standardach: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 i NFPA-D03.
Przykład /62 w kodzie zamówienia zaworów określa, że nadwozie zaworów posiada otwór lokalizujący w pozycji ISO 4401.Rozróżnienie to ma znaczenie przy określeniu zaworu zamiennego dla istniejącego zbiornika. Sprawdź, czy zainstalowana podplatka posiada wskaźnik lokalizacji; w takim przypadku wymagane jest dopis /62 lub równoważny.
Konstrukcja żarówek na mokro
Seria WE6 wykorzystuje konstrukcję magnetyczna z mokrą szpilką (napojaną olejem).wykorzystując sam płyn hydrauliczny do smarowania i chłodzeniaW ten sposób eliminuje się oddzielną uszczelnienie pierścienia O, które byłoby wymagane dla konstrukcji suchego szpilka, zmniejszając potencjalne punkty wycieku.
Zestaw cewki magnetycznej jest wyjmowalny bez odłączania zaworu od podplaty i bez uwalniania ciśnienia hydraulicznego z obwodu.Rękaw cewki ślizga się z ciała magnetycznego po uwolnieniu cewki utrzymującej orzech, umożliwiając wymianę cewki in situ, znaczącą przewagę utrzymania w ograniczonych pozycjach zbiornika.
Częste pytania
Pytanie 1: Sufiks zaworu to /62. Jakie to ma znaczenie i czy wpływa na kompatybilność podplaty?
Przykład /62 określa konkretną konfigurację otworu szpilki lokalizacyjnej dla interfejsu zaworu-podplaty, odpowiadającą normie ISO 4401 z szpilką lokalizacyjną.Jeśli podplatka ma zainstalowany pin lokalizujący, należy użyć zaworu z dopasowanym sufiksem otworu lokalizacyjnego. Niezgodność konfiguracji szpilki lokalizacyjnej uniemożliwi prawidłowe ustawienie zaworu na powierzchni podplaty,prowadzące do uszkodzenia uszczelnienia i wycieku zewnętrznego.
Pytanie 2: Ten zawór ma ukryte ręczne sterowanie.
Ukryte ręczne przełącznik jest zagłębiony w napęd z wtyczką na końcu magnetycznego korpusu zaworu, dostępny za pomocą małego narzędzia (zwykle klucz sześciokątny 3 mm lub dedykowane narzędzie przełącznika).Wciśnięcie szpilki do wnętrza ręcznie przesunięcie cewki, odtwarzający działanie magnetycznego bez podania energii elektrycznej na cewkę.
P3: Maksymalny przepływ jest określony jako 60 LPM. Czy zawór może obsłużyć wyższe przepływy przejściowe bez uszkodzenia?
60 LPM to maksymalny ciągły przepływ pracy, a nie absolutny próg uszkodzenia.utrzymujące się przepływy znacznie powyżej tej klasyfikacji zwiększają siły hydrauliczne na cewceW przypadku układów pracujących regularnie powyżej 60 LPM należy określić większy rozmiar zaworu.
P4: Jakie płynów hydraulicznych są kompatybilne z uszczelnieniami NBR tego zaworu?
Plomby NBR (kauczuk nitrylowy butadienowy) są kompatybilne ze standardowymi olejami hydraulicznymi mineralnymi (najczęściej stosowane są ISO VG 46 i ISO VG 68).Plomby NBR nie są kompatybilne z płynami fosforanowymi (odpornymi na ogień)Dla systemów wykorzystujących płynów ognioodpornych Rexroth oferuje warianty WE6 ze specyfikacjami uszczelnienia FKM (Viton).
Pytanie 5: Sólenoid jest znamionowany na 30W i 24V DC. Jaką ochronę ma cewka przed szczytami napięcia?
Specyfikacja cewki /EG24N9K4 określa cewkę zaprojektowaną z zintegrowaną diodą tłumiącą (element "K4") do zasilania prądem stałym 24 V. Gdy wyjście PLC wyłącza magnetyczny,Złamanie pola magnetycznego generuje wzrost napięcia EMFZintegrowana dioda tłumiąca zaciska ten szczyt do bezpiecznego poziomu, chroniąc tranzystor wyjściowy PLC i otaczającą go elektronikę.
