1606-XLS960E-3 AB Moduł zasilania 1606XLS960E3 Nowa fabryka zamknięta

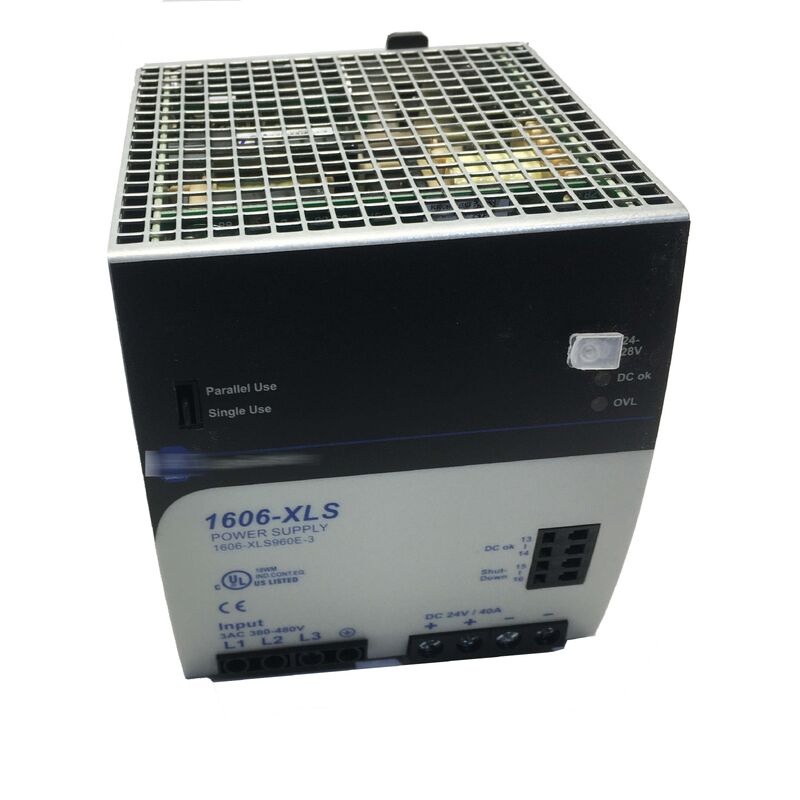

Allen-Bradley 1606-XLS960E-3
960 W trzyfazowy zasilacz, 24-28 V prądu stałego
Przegląd produktu
W sprawie1606-XLS960E-3jesttrzyfazowe zasilanie w trybie przełączonymprzeznaczone do dostarczania24-28V prądu stałegodo960 WJego nominalna moc wynosi:24 VDCo nominalnym prędkości wyjściowej40A, i jest przeznaczony do:380-480V wejście trójfazowe AC.
W praktycznych systemach sterowania przemysłowego jest to silny kandydat do zasilania obciążeń gęstych 24VDC z jednego źródła zasilania DIN-rail, a nie podziału obciążenia na wiele mniejszych jednostek.Ten model siedzi w1606-XLS Wydajnośćrodzina, wyposażona w wysoką wydajność, rezerwę mocy, zdalne sterowanie napięciem wyjściowym, kontakt przekaźnika DC-OK i wewnętrzne rejestrowanie danych do rozwiązywania problemów.
Obsługuje również pełną moc-25°C do +60°C, co sprawia, że nadaje się do trudniejszych środowisk szaf, gdzie warunki termiczne są istotne.
Specyfikacje techniczne
| Parametry |
Wartość |
| Numer części |
1606-XLS960E-3 |
| Marka |
Allen-Bradley |
| Rodzaj produktu |
Zasilanie w trybie przełączonym |
| Rodzaj wejścia |
3 AC 380-480V |
| Napięcie wyjściowe |
24-28V prądu stałego |
| Nominalne napięcie wyjściowe |
24 V prądu stałego |
| Narysowany prąd wyjściowy |
40A @ 24V DC |
| Moc wyjściowa |
960W |
| Rezerwa mocy |
50% |
| Moc rezerwowa |
60A @ 24V prąd stały |
| Efektywność |
940,6% typowe |
| Czas oczekiwania |
32 ms |
| DC OK Kontakcie przekaźnika |
- Tak, proszę. |
| Montowanie szyny |
- Tak, proszę. |
| Ocena ochrony |
IP20 |
| Szerokość × Wysokość × Głębokość |
125 × 124 × 127 mm |
Wnioski
W sprawie1606-XLS960E-3jest idealny dlaRozkład mocy sterowania 24VDCw większych szafkach przemysłowych, zwłaszcza tam, gdzie wiele półek PLC, wysp I/O, przekaźników, czujników, urządzeń komunikacyjnych i komponentów bezpieczeństwa musi być zasilane z jednego scentralizowanego źródła zasilania.
Z960Wdostępne i40A mocy nominalnej, nadaje się do zastosowań takich jak zautomatyzowane linie pakowania, systemy przenośnikowe, schody procesowe, systemy obsługi materiałów i duże panele sterujące maszynami.Jest to również praktyczny wybór w systemach korzystających zwspółdzielenie prądu równoległego,rezerwa mocy, orazcechy diagnostyczne.
W pracy nad modernizacją może zmniejszyć złożoność szafy poprzez zastąpienie wielu mniejszych zasobów 24V jedną jednostką o większej pojemności, pod warunkiem całkowitego obciążenia, okablowania,i warunki termiczne są dokładnie kontrolowane.
Wskazówka dotycząca wymiany
W przypadku wymiany istniejącego zasilania 24V na1606-XLS960E-3, zacznij od sprawdzeniaźródło wejścia, ponieważ ten model jest zbudowany dlatrójfazowe 380-480V prądem przenośnymzamiast jednofazowego wejścia.
Więc potwierdźcałkowity prąd obciążenia 24V, w tym szczytów rozpoczęcia działalności, ponieważ podaż jest oceniana na40A nominalnez dodatkowymimoc rezerwowaPonadto przeanalizuj przestrzeń panela, wejście kabli i temperaturę otoczenia.
Jednostka ta jest montażowa na szynach DIN,IP20po wymianie, sprawdź ustawienie napięcia wyjściowego, zachowanie DC-OK i wzrost temperatury pod normalnym obciążeniem operacyjnym.potwierdzić, że zainstalowane obciążenie pozostaje w obrębie opublikowanych parametrów temperatury obciążenia i temperatury pracy jednostki;.
Częste pytania
P1: Jaka jest główna rola 1606-XLS960E-3?
Jest to960W trójfazowe zasilanie przemysłowektóry konwertuje380-480V prądu przemiennegodo regulowanego24-28V prądu stałegomoc wyjściowa dla obciążeń układu sterującego.
P2: Ile prądu wyjściowego zapewnia?
Jego moc znamionowa wynosi40A przy napięciu 24V DC, a także wymienia60A zasilanie rezerwowe przy prądzie stałym 24Vdla wsparcia krótkotrwałego.
P3: Czy nadaje się do montażu na szynach DIN?
Jednostka jest opisana jakoZasilanie kolejowe DIN, a specyfikacja wyraźnie wskazuje, żemożliwość montażu szyny.
P4: Co sprawia, że ten model nadaje się do większych paneli sterowania?
PołączenieWydajność 960 W,Prąd 40A,wysoka wydajność,rezerwa mocy, orazcechy diagnostycznesprawia, że jest odpowiedni do większych zadań dystrybucyjnych 24VDC, w których wiele elementów sterowania ma wspólne źródło zasilania.
P5: Co należy sprawdzić przed użyciem jako zamiennika?
Zweryfikujfaza wejściowa i napięcie, łącznieObciążenie 24VDC, powierzchni montażowej i temperatury szafy.trójfazowe 380-480V prądem przenośnymsystemów, dlatego nie należy go traktować jako zamiennika dla mniejszego lub jednofazowego zasilania bez sprawdzenia pełnego zastosowania.
