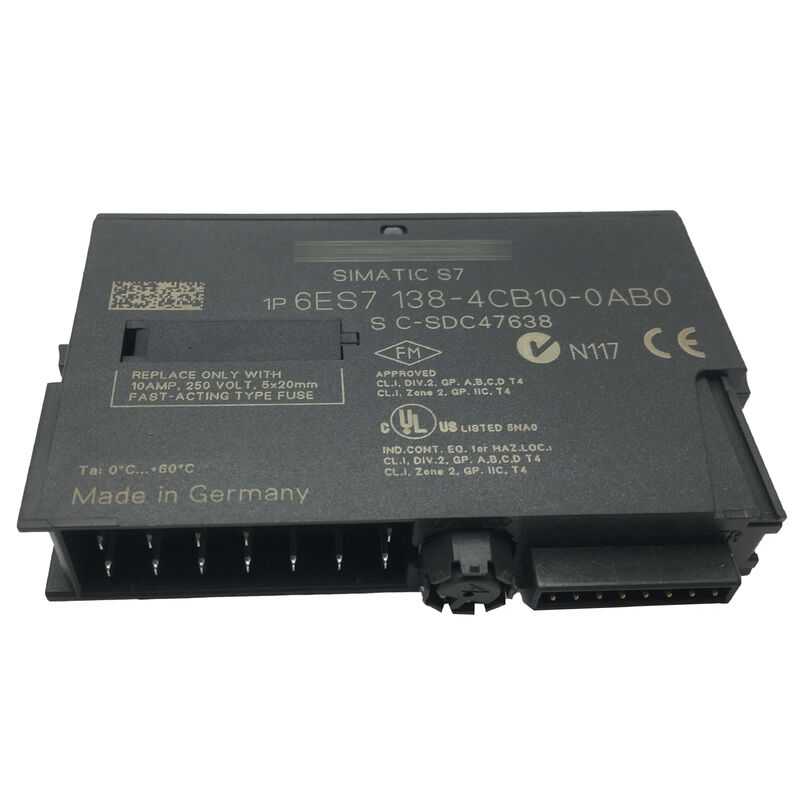

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Moduł zasilający 6ES71384CB100AB0 Nowy Oryginalny

6ES7138-4CB10-0AB0 jest modułem zasilania PM-E dla systemów I/O rozproszonych Siemens ET200S.moduł PM-E służy raczej jako podstawa elektryczna niż jako element przetwarzający dane.

Zapewnia napięcie obciążenia do modułów elektronicznych w swojej grupie napięcia i zapewnia ciągłe monitorowanie napięcia.Wszystkie wyjścia z uruchomienia i sygnały wysyłane do urządzeń polowych zależą od PM-E dostarczającego stabilne, monitorowana moc.

Moduł ten oferuje wyjątkową wszechstronność dzięki szerokiemu zakresowi napięć, obsługując napięcia obciążenia prądu stałego od 24 do 48 V i napięcia obciążenia prądu przemiennego od 24 V do 120 V i do 230 V.W ten sposób eliminuje się potrzebę zastosowania wielu wariantów modułów zasilania w różnych sekcjach systemu.

Uwaga:Siemens produkuje obecnie 6ES7138-4CB11-0AB0 jako bezpośrednią zastępcę.ale utrzymanie wymaga pozyskiwania oryginalnego modułu, ponieważ następca może nie być kompatybilny ze wszystkimi konfiguracjami.

/PM-E /kontynuuje monitorowanie napięcia /w całej grupie napięć.Moduł natychmiast wykrywa i zgłasza usterkę na poziomie sprzętu bez oczekiwania na sondaż CPU.

Informacje diagnostyczne przechodzą przez dwie ścieżki jednocześnie:

• Wskaźniki LED na modułach zapewniają natychmiastowy stan wizualny
• Informacje o stanie wprowadza się do obrazu procesu PROFIBUS DP i docierają do programu PLC dla wyjścia alarmowego, uruchomienia bezpiecznego stanu lub zdarzeń SCADA

Ochrona przed zwarciem wykorzystuje wymienny bezpiecznik szybkiego odbicia, który otwiera się podczas zwarć wyjściowych, aby chronić przewody powoli i sam moduł.Moduł zawiera również ochronę odwrotnej biegunowości w celu zapobiegania uszkodzeniom spowodowanym nieprawidłowym okablowaniem zasilania prądem stałym.

W stacji ET200S moduł PM-E określa początek grupy napięcia.

Wiele modułów PM-E w tej samej stacji tworzy niezależne grupy napięć, umożliwiając różne napięcia zasilania dla różnych sekcji, jednocześnie dzieląc to samo połączenie PROFIBUS DP i adresowanie procesora.

Architektura ta umożliwia pojedynczej stacji głównej ET200S obsługę urządzeń polowych o różnych wymaganiach napięciowych, na przykład kontaktory prądu przemiennego 230 V w jednej grupie napięcia i magnetyczne prądu stałego 24 V w innej.

Kompaktna szerokość końcówki 15 mm 6ES7138-4CB10-0AB0 utrzymuje wąskie granice grup napięcia na szybie montażowej.

Czerwona dioda LED wskazuje na usterkę w grupie napięcia typicznie utratę napięcia zasilania, wybuch bezpiecznika lub spadek napięcia poniżej progu monitorowania.Najpierw sprawdź napięcie zasilania obciążeniem w terminalach PM-EJeśli jest to poprawne, sprawdź bezpiecznik, jeśli oba są nienaruszone, może być to usterka samego modułu.

W większości przypadków, tak 4CB11-0AB0 został zaprojektowany jako bezpośredni zastępca.weryfikacja specyficznej wersji oprogramowania układu napędowego modułu interfejsu ET200S oraz wszelkich ustawień konfiguracji w STEP 7 przed jego wymianą, ponieważ niektóre konfiguracje mogą wymagać aktualizacji parametrów.

Funkcja zapasowa umożliwia stacji ET200S utrzymanie ostatnich stanów wyjściowych, gdy procesor PLC przechodzi do trybu STOP lub komunikacja jest przerywana.Zapobiega to niezamierzonym zmianom wyjścia podczas zatrzymania procesora, które mogą powodować problemy z maszyną lub procesem.

Zabezpiecznik, który otwiera się natychmiast, wskazuje na trwały zwarcie wzdłuż ‡ w okablowaniu pola, podłączonym siłowniku lub uszkodzonym modułie elektronicznym.Nie należy wymieniać bezpiecznika ponownie bez identyfikacji i usunięcia usterkiOdłączyć okablowanie pola i przetestować każdy obwód indywidualnie, aby zlokalizować krótki.

Moduł ten został zaprojektowany dla stacji ET200S opartych na PROFIBUS DP. Stacje PROFINET ET200S wykorzystują różne typy modułów interfejsu.Potwierdzenie protokołu łączności z centralą ET200S przed mieszaniem modułów zasilania z różnych wariantów, ponieważ kontekst konfiguracji systemu różni się.
