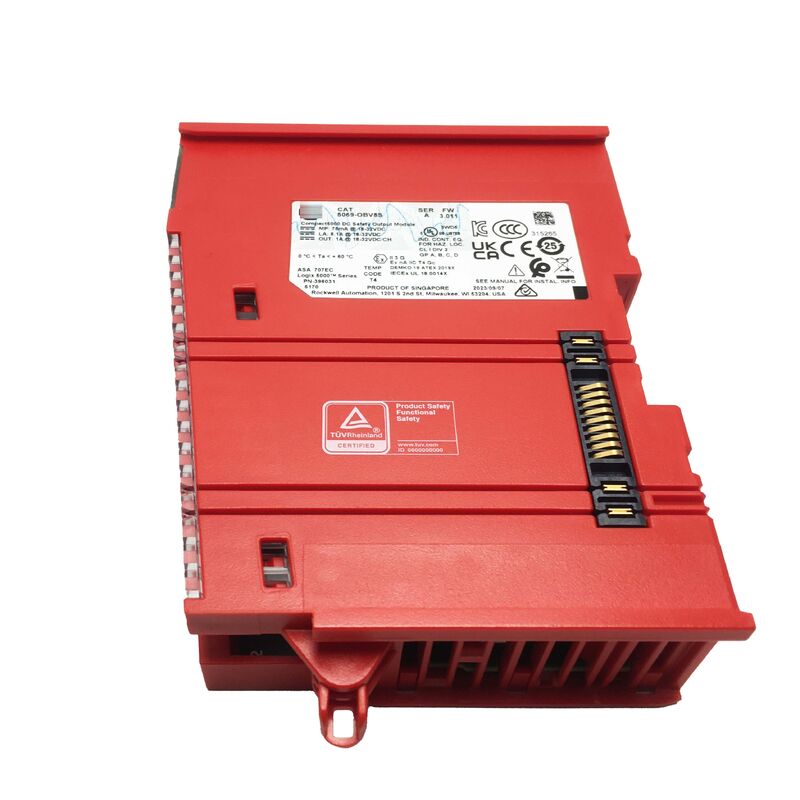

5069-OBV8S AB Moduł Wyjść Bezpieczeństwa 5069OBV8S Oryginalny Nowy

Numer katalogowy: 5069-OBV8S

Producent: Rockwell Automation / Allen-Bradley

Rodzina produktów: Compact 5000 I/O

Typ modułu: Konfigurowalny cyfrowy moduł wyjściowy bezpieczeństwa (zasilający lub dwubiegunowy)

Kanały: 8

Napięcie wyjściowe: 24V DC (zakres 17,5-32V DC)

Klasa bezpieczeństwa: SIL CL3 / PLe / Kategoria 4

5069-OBV8S to 8-kanałowy, konfigurowalny moduł cyfrowych wyjść bezpieczeństwa z rodziny Compact 5000 I/O firmy Allen-Bradley. Dostarcza wyjścia zasilające 24V DC, certyfikowane na poziomie SIL CL3, Performance Level e (PLe) i Kategoria 4 — najwyższy poziom bezpieczeństwa funkcjonalnego dla automatyki przemysłowej.

Moduł ten jest przeznaczony do zastosowań, w których zabezpieczenia maszyn, wyjścia blokad bezpieczeństwa i funkcje zatrzymania kontrolowanego wymagają certyfikowanych wyjść bezpieczeństwa ze zintegrowanym wykrywaniem usterek.

Moduł działa jako lokalny moduł I/O w systemach CompactLogix 5380, Compact GuardLogix 5380 lub CompactLogix 5480, a jako rozproszony moduł I/O przez EtherNet/IP dla sterowników CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 i GuardLogix 5580.

Konfigurowalny typ wyjścia — zasilający lub dwubiegunowy — umożliwia dostosowanie do różnych wymagań okablowania urządzeń terenowych bez konieczności stosowania różnych wariantów modułów dla różnych zastosowań.

Z prądem 1 A na kanał, moduł zasila obciążenia typowe dla zastosowań bezpieczeństwa maszyn: cewki przekaźników bezpieczeństwa, obwody włączania kurtyn świetlnych, zawory elektromagnetyczne i sygnały włączania silnika. Osiem niezależnych kanałów w jednym smukłym module zapewnia znaczną wydajność wyjściową przy jednoczesnym oszczędzaniu miejsca w panelu i obudowie.

Safety Integrity Level 3 (SIL 3) to najwyższa klasa bezpieczeństwa zdefiniowana w normie IEC 62061 dla bezpieczeństwa maszyn. Odpowiada prawdopodobieństwu niebezpiecznej awarii na godzinę w zakresie od 10⁻⁸ do 10⁻⁷. Mówiąc prościej, jest to poziom wymagany dla funkcji bezpieczeństwa, które muszą działać niezawodnie w obliczu poważnego potencjalnego zagrożenia.

Performance Level e (PLe) i Kategoria 4 to równoważne oznaczenia z normy ISO 13849-1.

Kategoria 4 wymaga, aby pojedyncza usterka nie prowadziła do utraty funkcji bezpieczeństwa, a usterka została wykryta przed kolejnym żądaniem bezpieczeństwa — lub przynajmniej przed kolejnym normalnym cyklem pracy maszyny.

Moduł 5069-OBV8S osiąga te klasy dzięki dwukanałowej architekturze wyjściowej i kompleksowej wbudowanej diagnostyce.

Moduł stale monitoruje swoje wyjścia pod kątem utraty zasilania terenowego, braku obciążenia, zwarć, przeciążeń i przegrzania. Ochrona przed odwrotnym napięciem i przepięciami jest wbudowana w sprzęt. Te diagnostyki działają niezależnie od programu bezpieczeństwa, zapewniając sprzętową siatkę bezpieczeństwa poniżej logiki programowej.

Określenie „konfigurowalny” w pełnej nazwie modułu odnosi się do jego wybieranego elektrycznego typu wyjścia. Wyjścia zasilające dostarczają prąd z modułu do obciążenia — zacisk wyjściowy modułu zapewnia dodatnie zasilanie, a obciążenie jest podłączone między tym zaciskiem a masą.

Jest to najczęstsza konwencja okablowania dla wyjść bezpieczeństwa obrabiarek i robotów.

Konfiguracja dwubiegunowa pozwala na wykorzystanie wyjść modułu w obwodach, w których kierunek prądu może się zmieniać — przydatne w specyficznych zastosowaniach sterowników zaworów i siłowników, gdzie obciążenie wymaga obu biegunowości w różnych punktach pracy.

Typ wyjścia jest konfigurowany w oprogramowaniu Studio 5000 Logix Designer jako część konfiguracji modułu. Nie są wymagane żadne zmiany sprzętowe ani zworki.

Moduły Compact 5000 I/O wykorzystują wbudowaną technologię przełącznika 1 Gb, która obsługuje topologie Linear i Device Level Ring (DLR).

Ta szybka komunikacja magistrali umożliwia szybkie przesyłanie danych między sterownikiem a modułami I/O — kluczowe dla zastosowań bezpieczeństwa, gdzie budżet czasu reakcji bezpieczeństwa jest ograniczony.

Czas reakcji bezpieczeństwa modułu wynoszący 4,5 ms to czas od wykrycia zmiany po stronie wejścia bezpieczeństwa do aktualizacji wyjścia bezpieczeństwa — kluczowy parametr do obliczenia całkowitego czasu reakcji systemu w funkcji bezpieczeństwa.

Należy go dodać do innych opóźnień w łańcuchu bezpieczeństwa (czas reakcji czujnika, wykonanie funkcji bezpieczeństwa, reakcja siłownika) podczas walidacji wydajności kompletnej funkcji bezpieczeństwa w stosunku do wymaganego czasu zatrzymania.

Moduł integruje się również z szerszym ekosystemem Compact 5000, otrzymując dystrybucję zasilania po stronie pola od kompatybilnych modułów Compact 5000, które świadczą tę usługę.
