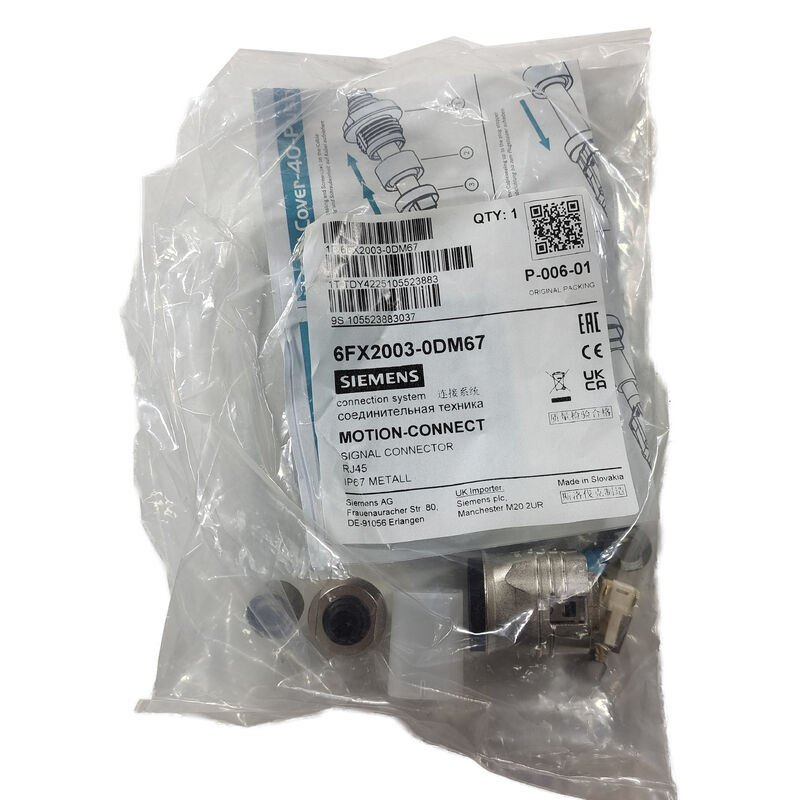

6FX2003-0DM67 | Złącze sygnałowe Siemens MOTION-CONNECT RJ45 — DRIVE-CLiQ / wersja metalowa IP67

Wytrzymałe metalowe złącze RJ45 do połączeń interfejsu DRIVE-CLiQ

6FX2003-0DM67 to metalowe złącze sygnałowe RJ45 firmy Siemens przeznaczone do interfejsu DRIVE-CLiQ — cyfrowej magistrali komunikacyjnej i sprzężenia zwrotnego używanej w całym systemie napędowym SINAMICS do łączenia silników, enkoderów i komponentów napędu. DRIVE-CLiQ zapewnia zarówno zasilanie, jak i szybką komunikację szeregową za pośrednictwem pojedynczego połączenia kablowego w formacie RJ45, dzięki czemu odporność mechaniczna i środowiskowa złącza ma bezpośrednie znaczenie dla niezawodności systemu.

Wersja metalowa 6FX2003-0DM67 zastępuje wcześniejsze złącze 6FX2003-0DC67 w obudowie z tworzywa sztucznego — firma Siemens ulepszyła materiał konstrukcyjny specjalnie w celu osiągnięcia stopnia ochrony IP67 i trwałości mechanicznej wymaganej w wymagających środowiskach instalacji obrabiarek i automatyki przemysłowej.

Kluczowe dane techniczne

DRIVE-CLiQ — interfejs obsługiwany przez to złącze

DRIVE-CLiQ (Drive Component Link with IQ) to opatentowany przez firmę Siemens cyfrowy interfejs dla systemu napędowego SINAMICS — łączący komponenty napędowe w ustrukturyzowanej topologii komunikacji cyfrowej:

Zintegrowana komunikacja z enkoderem silnika:Silniki kompatybilne z SINAMICS ze zintegrowanym interfejsem DRIVE-CLiQ w enkoderze komunikują położenie, prędkość i dane identyfikacyjne silnika bezpośrednio do napędu SINAMICS poprzez łącze DRIVE-CLiQ – eliminując oddzielne interfejsy rezolwera lub analogowego enkodera stosowane w starszych generacjach napędów.

Możliwość podłączenia i identyfikacji:Komponenty wyposażone w DRIVE-CLiQ przenoszą cyfrowe dane identyfikacyjne, które po podłączeniu mogą być odczytane przez napęd SINAMICS – wspierając automatyczne rozpoznawanie komponentów i weryfikację konfiguracji, redukując błędy podczas uruchamiania wynikające z nieprawidłowego wyboru typu kabla lub silnika.

Topologie łańcuchowe i gwiazdowe:DRIVE-CLiQ obsługuje zarówno topologię okablowania typu daisy-chain (sekwencyjny moduł do modułu), jak i gwiazdę (koncentrator), w zależności od konkretnej konfiguracji sprzętowej SINAMICS — format złącza RJ45 jest wspólny dla obu typów topologii.

Aplikacje

Połączenia silnika SINAMICS S120:Połączenia interfejsu DRIVE-CLiQ pomiędzy modułami silników SINAMICS S120 i serwomotorami SIMOTICS ze zintegrowanymi enkoderami DRIVE-CLiQ — standardowe złącze na porcie DRIVE-CLiQ po stronie silnika.

Osie serwomechanizmów obrabiarek CNC:Obrabiarki CNC SINUMERIK wykorzystujące układy napędowe SINAMICS S120 ze sprzężeniem zwrotnym enkodera silnika DRIVE-CLiQ — złącze o stopniu ochrony IP67 wytrzymuje typowe działanie chłodziwa w miejscu podłączenia silnika.

Przegubowe napędy robotów przemysłowych:Systemy serwonapędów robotów oparte na SINAMICS, w których połączenia DRIVE-CLiQ na każdym przegubowym silniku wymagają solidnego, uszczelnionego złącza w środowisku operacyjnym robota.

Wymiana i naprawa w terenie:Wymiana uszkodzonych złączy DRIVE-CLiQ podczas konserwacji w terenie — szczególnie tam, gdzie oryginalne plastikowe złącze 6FX2003-0DC67 uległo awarii, metalowe 6FX2003-0DM67 zapewnia bezpośrednią poprawę funkcjonalności w tym samym położeniu złącza.

Często zadawane pytania

P1: Czy 6FX2003-0DM67 jest zamiennikiem starszego plastikowego złącza 6FX2003-0DC67?

Tak — wersja metalowa 6FX2003-0DM67 jest bezpośrednim następcą 6FX2003-0DC67, ma ten sam interfejs złącza RJ45 i przypisanie pinów DRIVE-CLiQ. Wersja metalowa może zastąpić wersję plastikową w tym samym zastosowaniu, zapewniając lepszą trwałość mechaniczną i szczelność środowiskową IP67 jako ulepszenie funkcjonalne.

P2: Czy stopień ochrony IP67 dotyczy samego złącza, czy też wymaga specjalnej konstrukcji kabla współpracującego?

Sam stopień ochrony IP67 złącza 6FX2003-0DM67 opisuje skuteczność uszczelniania złącza, gdy jest prawidłowo podłączony i podłączony. Osiągnięcie pełnej ochrony IP67 w zmontowanym systemie kablowym wymaga również zastosowania kabla DRIVE-CLiQ o tej samej klasie ochrony i upewnienia się, że złącze jest całkowicie osadzone i zablokowane. Potwierdź stopień ochrony IP całego zestawu kabli na podstawie dokumentacji kabla DRIVE-CLiQ firmy Siemens, ponieważ płaszcz kabla i element odciążający również przyczyniają się do ogólnego poziomu ochrony systemu.

P3: Jakie sygnały przesyła interfejs DRIVE-CLiQ przez to złącze?

DRIVE-CLiQ umożliwia połączenie niskonapięciowego prądu stałego (zasilającego elektronikę podłączonego komponentu) i szybkiej szeregowej komunikacji cyfrowej (dane o położeniu enkodera, identyfikacja komponentów, dane diagnostyczne i informacje o oprogramowaniu sprzętowym) za pośrednictwem tego samego połączenia kablowego w formacie RJ45. Konfiguracja styków złącza 6FX2003-0DM67 umożliwia połączenie tego połączonego interfejsu zasilania i danych w standardowym 8-pozycyjnym formacie RJ45.

P4: Czy 6FX2003-0DM67 można używać z generacjami napędów SINAMICS innymi niż S120?

DRIVE-CLiQ jest używany na wielu platformach napędowych SINAMICS poza S120, w tym w niektórych S110 i innych systemach napędowych Siemens obecnej generacji, które przyjęły standard interfejsu DRIVE-CLiQ. Sprawdź na podstawie dokumentacji sprzętowej konkretnego systemu napędowego, czy interfejs DRIVE-CLiQ i specyfikacja złącza są zgodne — mimo że format fizycznego złącza RJ45 jest spójny na platformach wyposażonych w DRIVE-CLiQ, zawsze sprawdzaj zgodność z konkretną kombinacją napędu i silnika w instalacji.
