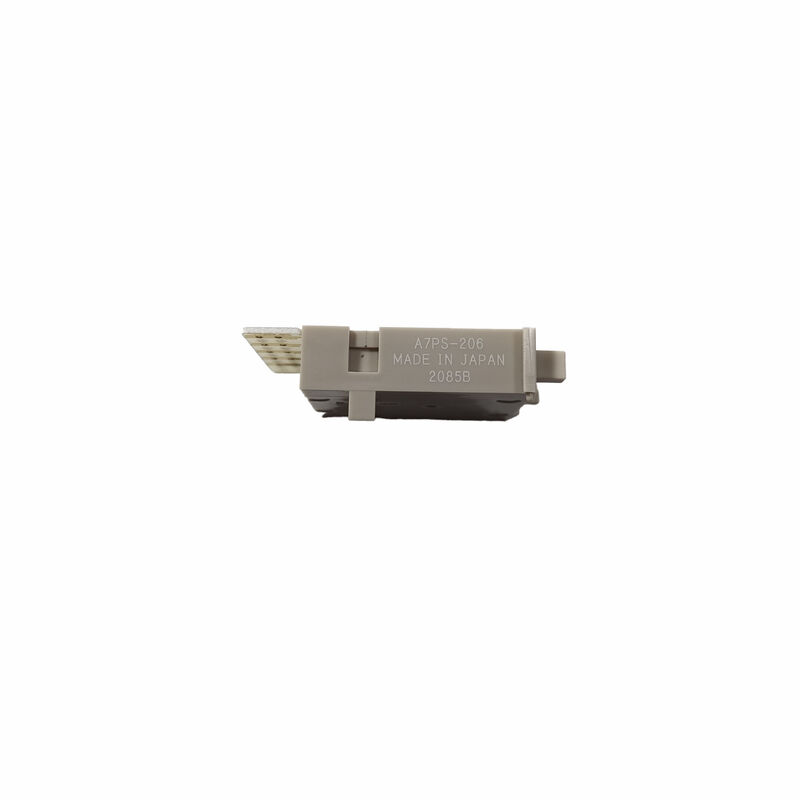

Przełącznik kciukowy OMRON A7PS-206 BCD z terminalami lutowniczymi
Ustawienia numeryczne na panelu
OMRON A7PS-206 umożliwia ręczny wybór dziesiętny za pomocą mechanizmu obsługiwanego przyciskiem. Każda jednostka wyświetla jedną cyfrę od 0 do 9 i generuje odpowiadający wzór styków BCD. Duże znaki ułatwiają sprawdzenie wybranej wartości.
Specyfikacje techniczne
| Parametr |
Specyfikacja |
| Typ produktu |
Przełącznik kciukowy |
| Kod wyjściowy |
Dwójkowo-dziesiętny (BCD) |
| Wyświetlacz |
Pojedyncza cyfra, 0–9 |
| Wysokość znaku |
6,8 mm |
| Kolor obudowy |
Jasnoszary |
| Terminal |
Terminal lutowniczy |
| Montaż |
Panel przedni, zatrzaskowy z zaślepkami |
| Obciążalność styków, obciążenie rezystancyjne |
1 mA–0,1 A przy 50 VAC lub 3,3–28 VDC |
| Temperatura pracy |
−10 do +65°C |
Budowanie wielocyfrowego selektora
Łącz pojedyncze jednostki, aby utworzyć wielocyfrowy zespół ustawień. Dopasowane zaślepki mocują zespół do panelu. Uszczelnione okienka wyświetlacza zapobiegają przedostawaniu się kurzu. Podłącz styki BCD do kompatybilnego obwodu wejściowego i zweryfikuj kod na każdej pozycji.
Zastosowania przemysłowe
Obszary zastosowań obejmują obrabiarki, sprzęt do produkcji półprzewodników i instrumenty pomiarowe. Typowe zastosowania obejmują wprowadzanie liczników cykli, ustawień czasu i limitów numerycznych do systemu sterowania.
FAQ
P1: Czy A7PS-206 to kompletny zespół wielocyfrowy?
O: Nie. Jest to jednostka przełącznika jednocyfrowego.
P2: Jaki sygnał wyjściowy zapewnia?
O: Wzór styków BCD dla wybranej cyfry.
P3: Czy wyświetlacz wymaga zasilania elektrycznego?
O: Nie. Wyświetlacz cyfrowy jest mechaniczny.
P4: Jak jest podłączany elektrycznie?
O: Poprzez terminale lutownicze.
