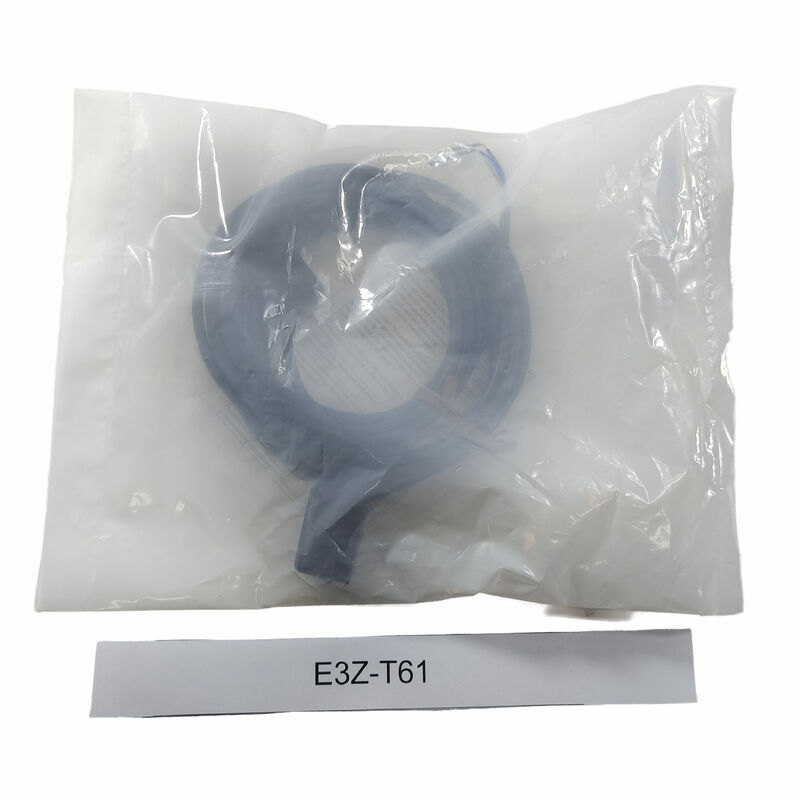

Czujnik fotoelektryczny OMRON E3Z-T61 15 m NPN z wiązką przerywaną

Detekcja przez przenośnik

OMRON E3Z-T61 wykorzystuje oddzielny nadajnik i odbiornik do wykrywania obiektów przerywających wiązkę podczerwieni. Jego zasięg detekcji 15 m umożliwia instalację na szerokich otworach maszyn. Wbudowany wzmacniacz dostarcza sygnał przełączający bezpośrednio do kompatybilnego wejścia sterującego.

Specyfikacje techniczne

Zastosowania na liniach produkcyjnych

Typowe zastosowania obejmują detekcję kartonów w maszynach pakujących, zliczanie części na przenośnikach i sprawdzanie obecności w zautomatyzowanych liniach montażowych. Detekcja wiązką przerywaną nadaje się do produktów nieprzezroczystych, które niezawodnie blokują ścieżkę optyczną.

Ustawianie i regulacja

Zamontuj nadajnik i odbiornik naprzeciwko siebie. Wyrównaj wiązkę, a następnie ustaw czułość za pomocą jednopokrętłowego regulatora. Sprawdź wskaźnik stabilności odbiornika i potwierdź przełączanie za pomocą rzeczywistego celu. Wybierz tryb Light-ON lub Dark-ON, aby dopasować sekwencję sterowania.

FAQ

P1: Czy E3Z-T61 potrzebuje reflektora?
O: Nie. Wykorzystuje oddzielny nadajnik i odbiornik.

P2: Jaki typ wyjścia posiada?
O: NPN z otwartym kolektorem, przystosowany do maksymalnego obciążenia 100 mA.

P3: Czy można zmienić tryb przełączania?
O: Tak. Możliwy jest wybór trybu Light-ON i Dark-ON.

P4: Jaki jest maksymalny zasięg detekcji?
O: 15 m między wyrównanym nadajnikiem a odbiornikiem.
