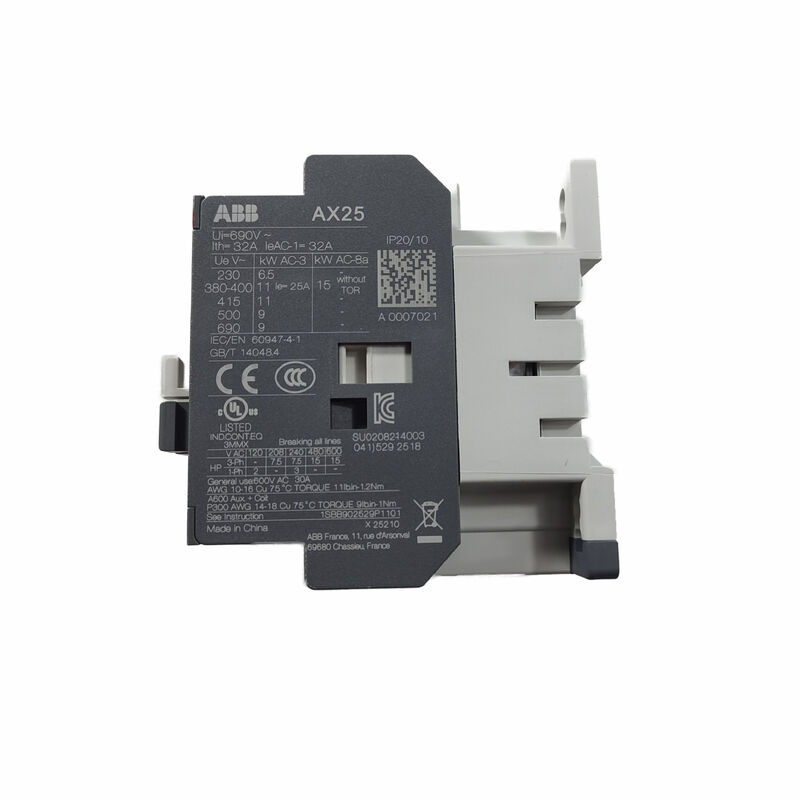

ABB AX25301081 25A stycznik z cewką 24V AC
Przełączanie silników trójfazowych
ABB AX25301081, oznaczony jako AX25-30-10-81, to trójbiegunowy stycznik do sterowania obwodami silników i mocy. Jego cewka 24V AC pracuje przy częstotliwości 50/60Hz. Trzy normalnie otwarte styki główne przełączają obciążenie. Jeden wbudowany, normalnie otwarty styk pomocniczy obsługuje funkcje obwodu sterowania.
Specyfikacje elektryczne
| Parametr |
Specyfikacja |
| Oznaczenie produktu |
AX25-30-10-81 |
| Identyfikator produktu ABB |
1SBL931074R8110 |
| Styki główne |
3 NO |
| Wbudowany styk pomocniczy |
1 NO |
| Napięcie cewki |
24V AC, 50/60Hz |
| Prąd znamionowy AC-3 |
25A przy 380/400V, 55°C |
| Moc silnika AC-3 |
11kW przy 380/400V |
| Prąd znamionowy AC-1 |
32A przy 690V, 40°C |
| Typ zacisku |
Zaciski śrubowe |
Integracja obwodu sterowania
Styk pomocniczy może zapewnić obwód podtrzymania lub sygnał statusu pracy. Kompatybilne bloki pomocnicze montowane z przodu lub z boku umożliwiają dodatkowe styki sterujące. Wybierz zabezpieczenie przed przeciążeniem i zwarciem dopasowane do silnika i obwodu.
Obszary zastosowań
Odpowiednie zastosowania obejmują panele pomp, systemy wentylacyjne, przenośniki i maszyny przemysłowe. Wybierz stycznik zgodnie z napięciem roboczym, prądem silnika i cyklem pracy.
FAQ
P1: Jakie zasilanie cewki jest wymagane dla tego stycznika?
O: 24V AC przy 50/60Hz.
P2: Ile styków pomocniczych jest wbudowanych?
O: Jeden styk normalnie otwarty.
P3: Jaka jest jego moc znamionowa silnika przy 400V?
O: 11kW w trybie AC-3.
P4: Czy zapewnia ochronę silnika przed przeciążeniem?
O: Nie. Wymagane jest odpowiednie, oddzielne urządzenie zabezpieczające.
