Elektron. Moduły 6ES7132-4BD00-0AB0 6ES7 132-4BD00-0AB0 6ES7132-4BDOO-OABO

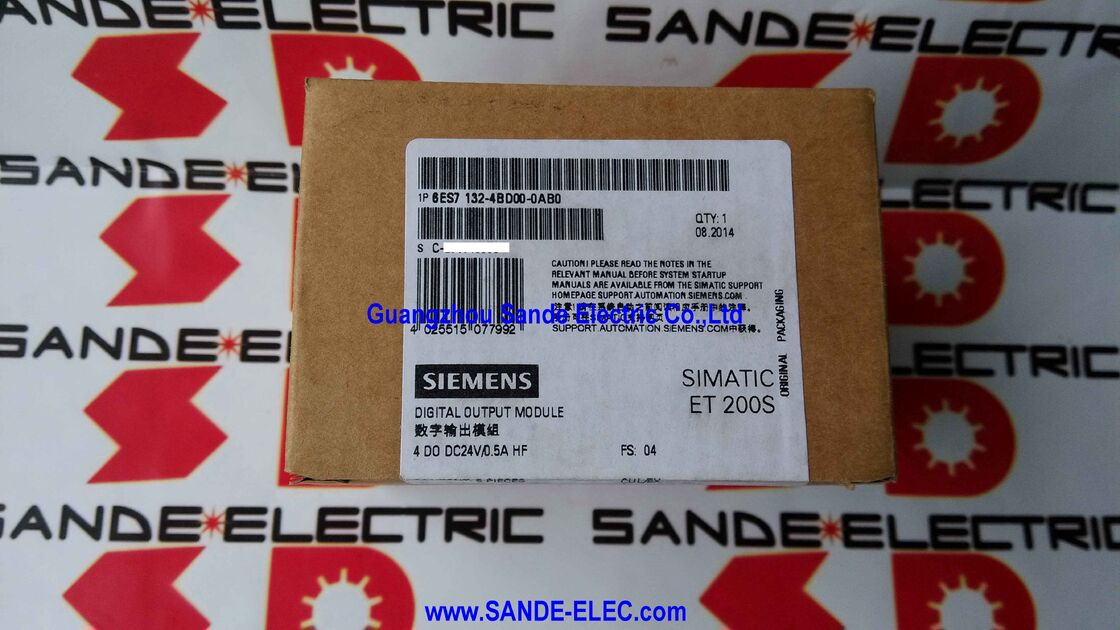

6ES7132-4BD00-0AB0 ∙ SIMATIC ET 200S 4DO Digital Output Module ∙ 24VDC / 0.5A na kanał / HF Diagnostics / 100μs / 15mm / Short-Circuit Detection

Wyjście 4-kanałowe, szerokość 15 mm ¢ Integracja gęstej szafki

Rozproszony system I/O ET 200S zbudowany jest wokół wąskich, jednofunkcyjnych modułów elektronicznych.W przypadku rozproszonych stacji I/O o ograniczonej powierzchni, skrzynki łączące linię produkcyjną lub kompaktowe stacje sterujące

Każdy z czterech kanałów przełącza 24VDC do 0,5 A wystarczające dla zawórów magnetycznych (zwykle od 0,1 do 0,4 A), lamp wskazujących, małych cewkach przekaźnika,o mocy wyjściowej nieprzekraczającej 50 W.

Główne specyfikacje

HF High Feature Means Per-Channel Diagnostics

Moduły elektroniczne ET 200S są oznaczone:ST (standardowa)lubHF (wysoka charakterystyka)6ES7132-4BD00-0AB0 nosi oznaczenie HF.

Moduł wyjściowy standardowy (ST) przełącza swoje kanały i potwierdza stan wyjścia, ale nie identyfikuje, który konkretny kanał wystąpił.Moduł HF dodaje wykrywanie zwarć termicznych kanał po kanale. Gdy obciążenie kanału wyjściowego pociąga nadmiar prądu ̇ zajęty żarówka, skrócony segment okablowania,lub nieprawidłowa cewka zaworu moduł HF identyfikuje i zgłasza konkretny kanał, który miał awarię.

Raport o awarii wraca przez moduł interfejsu ET 200S do bufora diagnostycznego procesora.Stacja inżynierska może określić, który kanał wyjściowy i które urządzenie polowe powoduje stan przepływuW przypadku systemów z wieloma siłownikami rozmieszczonymi w rozproszonym układzie, ogranicza to badanie usterek z "gdzieś na stacji 4" do "kanału 2 w polu modułu 3, stacji 4".

Scenariusze zastosowania

Układ sterujący zaworem magnetycznym na maszynie do napełniania:Osiem modułów wyjściowych ET 200S w jednej rozproszonej stacji sterowania 32 zawory pneumatyczne.bez wyciągania każdego złącza magnetycznego do badania ręcznego.

System sterowania przenośnikiem:24VDC aktuatorów (pusherów, zatrzymań, przekierowawców) na linii produkcyjnej sterowane przez ET 200S stacji rozproszonych.

Obwody świateł wskaźnikowych i sygnałowych:Wielokrotne lampy wieży sygnałowej 24VDC i wskaźniki stanu napędzane z kanałów wyjściowych 4DO w stacji maszynowej ET 200S. Prąd w zakresie 0,5A/kanał.

Częste pytania

P1: Jaka jest różnica między wariantem 6ES7132-4BD00-0AB0 (HF) a wariantem Standard (ST)?

Wariant ST (np. 6ES7132-4BD02-0AA0) zapewnia podstawową funkcję wyjścia 4DO bez diagnostyki kanałowej.Wariant HF dodaje wykrywanie zwarcia termicznego na każdym pojedynczym kanale wyjściowym i zgłasza błędy w każdym kanale do procesora. Wybierz ST w przypadku instalacji o wysokich kosztach, w których nie jest wymagana diagnostyka kanałowa; wybierz HF w przypadku, gdy potrzebna jest przejrzystość diagnostyczna w celu skrócenia czasu utrzymania.

P2: Czy 6ES7132-4BD00-0AB0 może bezpośrednio przełączać obciążenia indukcyjne?

Tak, przy zastosowaniu odpowiednich środków ostrożności. Transistor wyjściowy ma napięcie 0,5A. Obciążenia indukcyjne (solenody, cewki relé) generują elektromagnetyczne zwrotne po odłączeniu energii.Obwód wyjściowy modułu zapewnia podstawową ochronę, ale w przypadku dużych obciążeń indukcyjnych lub długich cykli przełączania, dodanie diody lub obwodu tłumiącego w całym obciążeniu zmniejsza naprężenie na tranzystorze wyjściowym i wydłuża żywotność modułu.Zweryfikowanie specyficznych charakterystyk obciążenia indukcyjnego w stosunku do mocy nominalnej modułu.

P3: Ile modułów 6ES7132-4BD00-0AB0 można zamontować w jednej stacji ET 200S?

Liczba zależy od modułu interfejsu ET 200S znajdującego się na stacji i jego maksymalnego rozszerzenia I/O.Każdy 6ES7132-4BD00-0AB0 zajmuje 4 bity wyjściowe i jeden fizyczny slot na rzędzie modułu końcowego ET 200S. The interface module's documentation specifies the maximum number of electronic modules per station and the total backplane power budget — confirm both constraints when planning a station configuration.

P4: Jak są podłączone wyjścia na 6ES7132-4BD00-0AB0?

Moduł wykorzystuje moduł końcowy ET 200S (seria TM-E lub TM-P) do okablowania pola.a moduł elektroniczny przyciska się do modułu końcowego bez zakłócania okablowania polaUmożliwia to usunięcie modułu elektronicznego i jego wymianę do obsługi bez odłączenia żadnych kabli.

P5: Jakie wskaźniki LED znajdują się na 6ES7132-4BD00-0AB0?

Moduł posiada cztery zielone diody LED o stanie wyjściowym (po jednej na kanał), które wskazują, kiedy każdy ze źródeł wyjścia jest podłączony do energii,i wskaźnik diagnostyczny, który świeci w przypadku wykrycia usterki (skrót) w każdym kanale. The channel-specific LED pattern combined with the diagnostic indicator allows a field technician to visually identify which channel is active and whether any fault condition is present without connecting a laptop.
