Moduł elektroniczny 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0 6ES7134-4NB51-OABO

Siemens 6ES7134-4NB51-0AB0∙ SIMATIC ET 200S 2AI RTD Moduł wysokiej jakości 15-bit / ±0.1% / 2/3/4-przewod / Kompensacja linii

Wprowadzanie RTD o wysokiej wydajności z wbudowaną kompensacją ołowiową

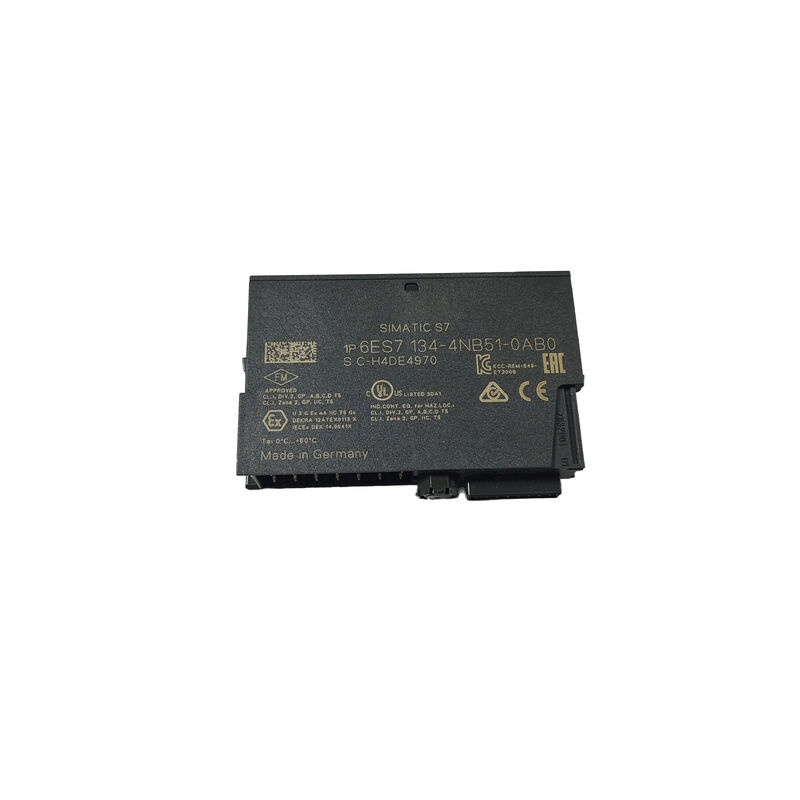

6ES7134-4NB51-0AB0 to moduł wejściowy analogowy 2AI RTD High Feature dla rozproszonego I/O Siemens SIMATIC ET 200S. Dwa kanały wejściowe przyjmują każdy czujnik temperatury oporu (RTD)Pt200, Pt500, Pt1000, Ni100, Ni120, lub Cu10 czujnik ¢ i zwrócić pomiar temperatury do PROFIBUS DP mistrza w rozdzielczości 15-bitowej plus znaków.jest to jedna z najbardziej precyzyjnych opcji wejścia temperatury w zakresie modułów analogowych ET 200S.

Oznaczenie "High Feature" (HF) jest znaczącym rozróżnieniem.Moduł HF dodaje wyższą rozdzielczość (15 bitów w porównaniu z 13 bitami w standardowych modułach) i wewnętrzną rekompensatę oporu linii .

Kompensacja oporu wewnętrznegousuwa błąd pomiaru temperatury spowodowany rezystancją kabla łączącego czujnik RTD z modułem.opór kabla dodaje się bezpośrednio do oporu czujnika i jest nierozróżniony od temperatury. Kabel o pojemności 20 ohm wygląda jak przesunięcie temperatury o pojemności 20 ohm (około 50 ° C w Pt100)Obwód wewnętrznej kompensacji modułu HF mierzy i odbiera ten błąd oporu kabla bez konieczności korekty zewnętrznej,wprowadzenie praktycznych instalacji dwuprzewodowych przy rozsądnej dokładności dla odległości, na których ekonomicznym wyborem jest okablowanie dwuprzewodowe.

Instalacje z trzema i czterema przewodami eliminują błąd oporu kabla w czujniku za pomocą tradycyjnych technik wykrywania Kelvina lub metod mostów, ale wymagają więcej przewodników na czujnik.Moduł obsługuje wszystkie trzy konfiguracje okablowania, dając projektantowi systemu elastyczność w strategii okablowania czujników w zależności od pozycji czujnika.

Główne specyfikacje

6ES7134-4NB51 vs. 6ES7134-4NB01

Obie posiadają prefiks "NB" i oznaczenie High Feature, ale mierzą różne typy czujników:

Te dwa moduły nie są wymienne, oba przyjmują ten sam moduł końcowy ET 200S, ale elektronika i technika pomiarowa różnią się całkowicie.Przed określeniem typu czujnika należy potwierdzić, że jest on w instalacji..

Częste pytania

P1: Jakie rodzaje czujników RTD są kompatybilne z 6ES7134-4NB51-0AB0?

Moduł akceptuje standardowe przemysłowe typy RTD z platyny i niklu: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 i Cu10 (kurwy standardowe DIN/IEC).Typ czujnika jest skonfigurowany na każdy kanał w parametrach modułu ET 200S podczas konfiguracji sprzętowej STEP 7 lub TIA Portal. Przed skonfigurowaniem należy potwierdzić typ czujnika zainstalowanego w aplikacji.

P2: Jaki moduł końcowy jest wymagany dla 6ES7134-4NB51-0AB0?

Moduł wymaga modułu końcowego ET 200S TM-E15S24-AT (terminal typu śruby, 6ES7193-4CL20-0AA0) lub TM-E15C24-AT (terminal sprężynowy, 6ES7193-4CL30-0AA0).Moduł końcowy zapewnia terminale okablowania pola i fizycznie łączy się z szybą ET 200SModuły końcowe należy zamówić oddzielnie.

P3: Jak działa kompensacja oporu wewnętrznego linii i kiedy ma to znaczenie?

W obwodzie RTD z dwoma przewodami kabel łączący czujnik z modułem przenosi prąd pomiarowy, a także wprowadza opór, który dodaje się do odczytu czujnika jako błąd przesunięcia temperatury.Kompensacja wewnętrzna stosuje korektę opartą na znanym pomiarze odniesienia w celu odejmowania tego oporu kabla od wynikuJest to najważniejsze w przypadku długich przewodów 2-przewodowych o napięciu Pt100, każdy 1Ω oporu kabla wprowadza około 2,5°C błędu pomiarowego bez rekompensaty.Moduł HF zmniejsza ten błąd bez konieczności podłączenia 3-przewodów lub 4-przewodów.

P4: 6ES7134-4NB51-0AB0 jest wycofany z produkcji.

System ET 200S został zastąpiony platformą ET 200SP. ET 200SP oferuje równoważne moduły wejściowe RTD z kompatybilną zdolnością pomiarową.źródło 6ES7134-4NB51-0AB0 poprzez rynek wtórny ET 200S. W przypadku nowych projektów systemów użyj odpowiednika ET 200SP. Potwierdź dokładny typ wymiany z Siemens Industry Mall.

P5: Światła SF LED świecą na 6ES7134-4NB51-0AB0.

Światło LED SF (grupy usterek) wskazuje usterkę na poziomie modułu, zazwyczaj sygnał czujnika znajdujący się poza zasięgiem (otwarty obwód, zwarcie lub odczyt czujnika poza zakresem skonfigurowanym),lub usterka sprzętu modułu. Przeczytaj dane diagnostyczne za pośrednictwem STEP 7 lub portalu TIA, aby zidentyfikować konkretny kod usterki. Otwarty obwód RTD (przerwanie drutu czujnika) jest najczęstszą przyczyną aktywacji SF LED;przedstawia się jako odczyt na poziomie górnym lub niższym w zależności od rodzaju przerwy.
