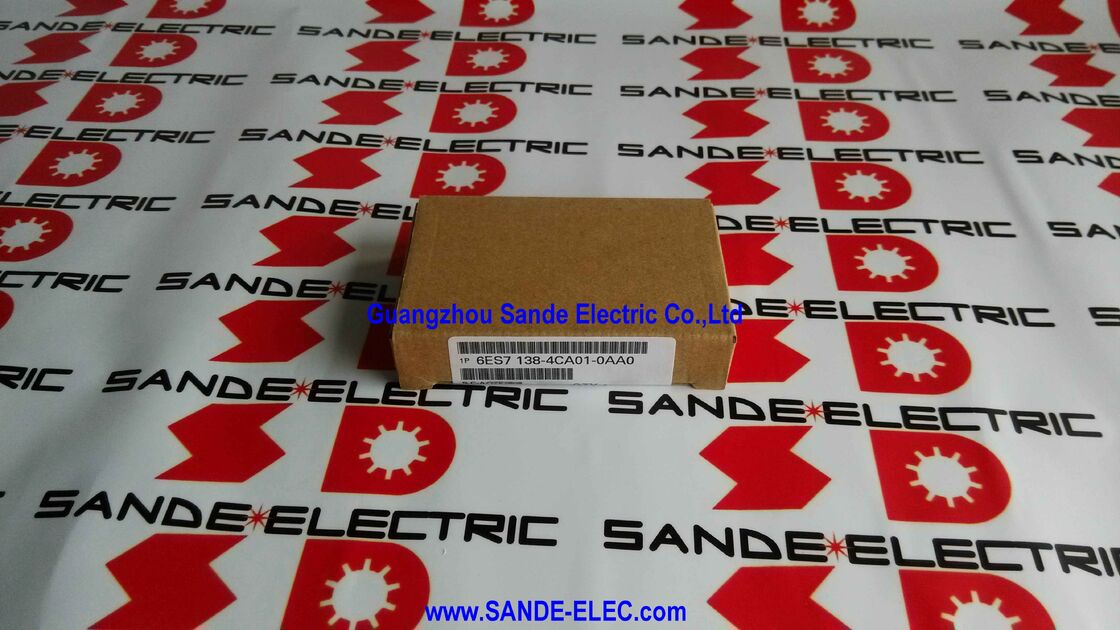

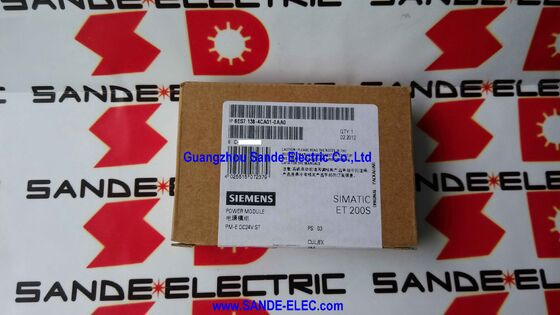

Moduł zasilania 6ES7138-4CA01-0AA0 6ES7 138-4CA01-0AA0 6ES7138-4CAO1-OAAO

Siemens 6ES7138-4CA01-0AA0

PM-E ▌punkt wejścia zasilania dla grupy modułów ET 200S

W rozproszonym węźle I/O SIMATIC ET 200S PM-E (Power Module ¢ Electronic) określa domenę zasilania dla modułów, które idą za nim w prawo na rzędzie końcowym.Każde urządzenie PM-E otrzymuje 24 V prądu stałego z zewnętrznego źródła zasilania i rozprowadza go do elektronicznego kanału zasilania sąsiednich modułów I/OModuły po prawej stronie PM-E czerpią moc operacyjną z grupy zasilania tego PM-E do granicy następnego PM-E lub linii końcowej.

6ES7138-4CA01-0AA0 zapewnia potencjalne oddzielenie ∼ izolację elektryczną pomiędzy napięciem obciążenia (przez prąd stały 24 V z zewnętrznego źródła zasilania) a autobusem PROFIBUS DP.To oddzielenie utrzymuje zakłócenia zasilania pola od dotarcia do przycisku komunikacji tła, i izoluje grupy zasilania od siebie, gdy w jednym węzle ET 200S używane są wiele modułów PM-E.

Wbudowana jest diagnostyka brakującego napięcia obciążenia.Moduł wysyła wiadomość diagnostyczną do mastera PROFIBUS DP kontroler automatycznie otrzymuje powiadomienie o awarii bez konieczności zewnętrznego okablowania monitorowania.

Główne specyfikacje

Ochrona przed zewnętrznym zwarciem

6ES7138-4CA01-0AA0 nie posiada wewnętrznej ochrony przed zwarciem po stronie napięcia obciążenia.Należy zainstalować zewnętrzne urządzenie ochronne w górnej części strumienia.Bez wyłącznika zewnętrznego zwarcie w okablowaniu pola lub podłączonym modułzie nie ma ochrony ograniczającej prąd przed samym PM-E.Rozmiar zewnętrznego przełącznika dla podłączonego obciążenia, nie tylko 10A moduł maksymalny.

Częste pytania

P1: Co oznacza "PM-E" w konwencji nadania nazw ET 200S?

PM-E oznacza Power Module Electronic. Jest to moduł, który dostarcza napięcie zasilania elektronicznego do grupy sąsiednich ET 200S modułów I/O. W przeciwieństwie do PM-D (Power Module Discrete), jest to moduł, który jest używany do dostarczania napięcia elektrycznego do grupy ET 200S.który dostarcza prąd do dyskretnych obciążeń wyjściowych, PM-E zasila obwody elektroniczne samych modułów I/O. Wiele modułów PM-E w jednym segmencie węzła zasila elektronikę w niezależnie zasilane grupy.

P2: Dlaczego wymagany jest zewnętrzny wyłącznik o charakterystyce C?

6ES7138-4CA01-0AA0 nie zapewnia wewnętrznej ochrony przed zwarciem. Bez przełącznika w górnej części, zwarcie w okablowaniu pola lub moduł z zwarciem może pobierać nieograniczony prąd z zasilania,uszkodzenie PM-E i podłączonych modułów. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.

P3: Co wykonuje diagnostyka napięcia brakującego obciążenia w praktyce?

Jeżeli wejście 24 V prądu stałego do urządzenia PM-E znajduje się poniżej progu wykrywania, moduł generuje komunikat diagnostyczny, który master PROFIBUS DP odczytuje jako usterkę modułu.Program PLC mistrza otrzymuje usterkę, umożliwiając systemowi sterowania reagowanie na utratę napięcia zasilania ET 200S, wyłączając dotknięte I/O z gracją lub generując alarm.Jest to znacznie bardziej pouczające niż po prostu utrata funkcji I / O bez wyjaśnienia.

P4: Ile modułów I/O dostarcza jeden 6ES7138-4CA01-0AA0?

System PM-E zasila wszystkie moduły I/O ET 200S w swojej grupie zasilania z pozycji PM-E do następnego modułu PM-E lub końca rzędu końcowego, w zależności od tego, co nastąpi wcześniej.Liczba modułów zależy od bieżącego zużycia każdego modułu w grupie. Całkowity prąd dla wszystkich modułów w grupie nie może przekraczać 10A w temperaturze 60°C. Obliczyć całkowity pobór prądu elektronicznego wszystkich modułów w grupie i sprawdzić, czy pozostaje on w tej granicy.

P5: Produkcja 6ES7138-4CA01-0AA0 została wycofana.

System ET 200S został zastąpiony platformą ET 200SP.sprawdź dostępność bieżących części Siemens za pośrednictwem Siemens Industry MallW przypadku nowych instalacji obecną platformą jest ET 200SP z własnymi wariantami modułów zasilania.Przed określeniem aktualnej dostępności i wszelkiego stanu przerwania produkcji należy potwierdzić własny łańcuch dostaw Siemens..
