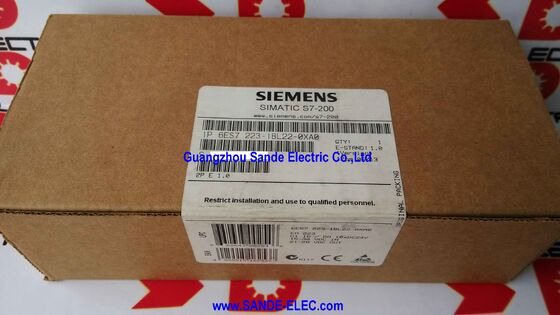

Symatyk S7-200, DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0 | SIMATIC S7-200 EM 223 Cyfrowe we/wy — 16 DI + 16 DO / 24VDC / 0,5A na wyjście / od -20 do +60°C / 100×75×30mm

16 wejść + 16 wyjść w jednym module rozszerzeń

6ES7223-1BL22-0XA0 (EM 223) zwiększa liczbę wejść/wyjść procesora SIMATIC S7-200 poprzez dodanie 16 wejść cyfrowych i 16 wyjść cyfrowych jednocześnie. Pojedynczy moduł EM 223 podwaja wydajność we/wy procesora, która zaczyna się od 16 lub mniej punktów wbudowanych, zwiększając gęstość połączonego systemu do większości wymagań sterowania małych i średnich maszyn.

EM 223 zatrzaskuje się po prawej stronie procesora S7-200 lub poprzedniego modułu rozszerzeń. Lokalna magistrala rozszerzeń przenosi zasilanie i dane pomiędzy procesorem a wszystkimi podłączonymi modułami rozszerzeń. Do komunikacji modułu nie jest potrzebne oddzielne okablowanie zasilające — zasilanie systemowe o napięciu 24 V DC zasila również obwody zewnętrzne modułu.

Kluczowe dane techniczne

Tolerancja wejściowa 24 V DC — praca w rzeczywistych warunkach zasilania

Tolerancja napięcia wejściowego 24 VDC wynosząca ±20% oznacza, że ​​moduł niezawodnie odczytuje wejścia o napięciu od 21 VDC do 28 VDC. Przemysłowe zasilacze 24 V rzadko mają dokładnie napięcie 24 V — regulacja zasilania w zakresie ±10% lub systemy zasilane bateryjnie o zmiennym stanie naładowania mogą wytwarzać napięcia w tym zakresie. Tolerancja 21–28 VDC miernika EM 223 zapewnia prawidłowe rozpoznawanie sygnałów wejściowych w całym zakresie zmienności zasilania bez fałszywych odczytów lub pominiętych przejść.

Kanały wyjściowe zasilane są z tego samego źródła zasilania 24V. Prąd wyjściowy 0,5 A na kanał obejmuje elektrozawory (zwykle 0,1–0,35 A), lampki sygnalizacyjne i małe cewki przekaźników — standardowe typy obciążenia siłowników w automatyce maszyn przy tej gęstości wejść/wyjść.

Kompaktowa forma — 100 × 75 × 30 mm

Mając 100 mm wysokości, 75 mm szerokości i 30 mm głębokości, EM 223 zajmuje minimalną powierzchnię panelu. Wąskie wymiary modułów systemu S7-200 umożliwiają układanie wielu modułów rozszerzeń w jednej sekcji panelu bez konieczności zajmowania większej powierzchni obudowy niż w przypadku systemów stelażowych.

W przypadku małych paneli maszyn — podajników, przenośników, stacji pakowania — gdzie każdy milimetr przestrzeni na szynie DIN ma swoją cenę, kompaktowa obudowa EM 223 utrzymuje system sterownika w przystępnej wielkości obudowie.

Funkcje zabezpieczające — przetężenie i przepięcie

Moduł zawiera zabezpieczenie nadprądowe i przepięciowe na kanałach wyjściowych. Wyjście, które jest zwarte lub przeciążone, uruchamia obwód zabezpieczający, odcinając wyjście, zanim nastąpi uszkodzenie. Moduł monitoruje swój własny stan pracy i raportuje stany usterek do CPU.

W przypadku instalacji obiektowych, w których okablowanie wyjściowe może zostać przypadkowo zwarte podczas konserwacji lub ruchu sprzętu, wbudowane zabezpieczenie zapobiega powtarzającym się awariom modułów spowodowanym zwarciami w obiekcie.

Scenariusze zastosowań

Rozszerzenie sterowania przenośnikiem:Procesor S7-200 zarządza systemem przenośników, ale wymaga dodatkowych wejść/wyjść dla nowej sekcji przełączającej. Jeden 6ES7223-1BL22-0XA0 dodaje 16 wejść (przełączniki krańcowe, czujniki) i 16 wyjść (siłowniki przełączające, lampki sygnalizacyjne) do istniejącego systemu S7-200 bez wymiany procesora.

Maszyna pakująca:Mechanizmy napędu folii, zgrzewania, cięcia i odrzucania wymagają większej liczby wejść/wyjść niż zapewnia podstawowy procesor S7-200. EM 223 dostarcza dodatkowe 32 punkty potrzebne do rozbudowanej sekcji maszyny.

Konserwacja starszego modelu S7-200:Awaria EM 223 w działającej maszynie. Bezpośrednia wymiana 6ES7223-1BL22-0XA0 przywraca wejścia/wyjścia bez zmian w programie — procesor po wymianie nadal adresuje tę samą pozycję modułu rozszerzeń.

Często zadawane pytania

P1: Jakie procesory S7-200 są kompatybilne z 6ES7223-1BL22-0XA0?

Moduł rozszerzeń EM 223 jest kompatybilny ze wszystkimi procesorami S7-200 obsługującymi rozbudowę lokalną: CPU 221 (ograniczona), CPU 222, CPU 224, CPU 224XP i CPU 226. CPU 221 obsługuje mniej modułów rozszerzeń niż wyższe modele. Przed zaplanowaniem konfiguracji systemu sprawdź maksymalną liczbę modułów rozszerzeń konkretnego procesora.

P2: Ile modułów EM 223 można podłączyć do jednego procesora S7-200?

Liczba modułów rozszerzeń jest ograniczona maksymalną liczbą rozszerzeń danego typu procesora. Na przykład CPU 226 obsługuje do 7 modułów rozszerzeń. Całkowita pojemność rozszerzeń jest również ograniczona przez dostępną lokalną przestrzeń adresową we/wy procesora. Każdy EM 223 zajmuje dwa bajty we/wy (wejścia) i dwa bajty we/wy (wyjścia) w obrazie we/wy procesora — zaplanuj alokację adresów we/wy przed dodaniem wielu modułów EM 223.

P3: Jakie oprogramowanie do programowania jest używane w systemie S7-200 z EM 223?

STEP 7-Micro/WIN to oprogramowanie do programowania i konfiguracji serii S7-200. EM 223 jest konfigurowany w bloku systemowym STEP 7-Micro/WIN, gdzie przypisane są jego adresy wejściowe i wyjściowe. Wbudowany port programowania procesora łączy się z programującym komputerem PC za pomocą kabla PC/PPI. Dla wariantu S7-200 SMART odpowiednim oprogramowaniem jest STEP 7-MicroWIN SMART.

P4: Jaki jest maksymalny prąd wyjściowy dla 6ES7223-1BL22-0XA0 i czy może on bezpośrednio sterować stycznikami silnika?

Każdy kanał wyjściowy obsługuje do 0,5A. Cewki styczników małych silników (w przypadku styczników o mocy znamionowej do kilku kilowatów) zwykle pobierają 0,1–0,3 A przy napięciu 24 V prądu stałego – w ramach wartości znamionowej mocy wyjściowej EM 223. W przypadku większych cewek styczników pobierających prąd większy niż 0,5 A, pomiędzy wyjściem EM 223 a cewką stycznika wymagany jest przekaźnik pośredni z cewką 24 V DC o wartości znamionowej w granicach 0,5 A.

P5: Co zastępuje 6ES7223-1BL22-0XA0 w nowych projektach?

Bezpośrednią częścią zamienną jest 6ES7223-1BL21-0XA0. W przypadku nowych projektów maszyn, które obecnie wymagają wejścia/wyjścia S7-200, migracja do serii S7-1200 z odpowiednimi modułami rozszerzeń SIMATIC S7-1200 zapewnia obsługiwaną, aktywnie rozwijaną platformę o podobnym rozmiarze wejść/wyjść.
