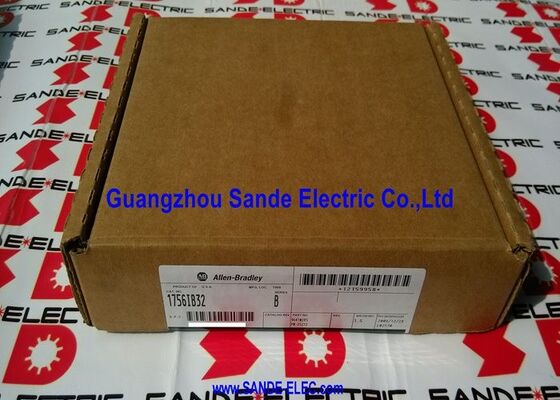

ControlLogix 32 I Moduł punktu zatonięcia 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 -- ControlLogix 32-punktowy 12/24V DC cyfrowy moduł wejścia

Numer części:1756-IB32

Producent:Rockwell Automation / Allen-Bradley (USA)

Rodzaj produktu:Moduł wejściowy cyfrowy

32 punkty dyskretnego wejścia w jednym gnieździe

1756-IB32 łączy 32 cyfrowe punkty wejściowe DC w jednym gniazdku podwozia 1756 ControlLogix. Każdy punkt odczytuje stan włączania/wyłączania urządzenia pola, przełącznika granicznego, czujnika bliskości, przycisku,Wracająca informacja z magnetycznej, czujnik fotoelektryczny lub dowolny sygnał dyskretny 12/24V DC i mapy, które są wprowadzane do tabeli danych wejściowych sterownika do działania programu Logix.

Przy 32 punktach na gniazdko 1756-IB32 zapewnia najwyższą gęstość wejścia w standardowym zakresie modułów wejścia ControlLogix DC.zmniejsza to całkowitą liczbę gniazd i wymaganą przestrzeń podwoziaJeden 1756-IB32 obsługuje to, co wymagałoby dwóch lub trzech modułów o niższej gęstości.

Moduł akceptuje zarówno wejścia 12V DC, jak i 24V DC najczęściej stosowane napięcia zasilania urządzeń polowych w automatyce przemysłowej.usuwające konieczność określenia oddzielnego modułu dla każdego rodzaju wyjścia czujnika w instalacji z mieszanymi czujnikami.

Gęstość okablowania i format złącza

Z 32 wejściami i powiązanymi ze sobą 24V-owym łącznikiem, 1756-IB32 wykorzystuje wysokiej gęstości złącze RTB (Removable Terminal Block).40-pozycyjny RTB obsługuje wszystkie 32 sygnały wejściowe oraz terminale wspólne i zasilanie. RTB jest podłączony, aby zapobiegać błędnemu siedzeniu i może być wstępnie podłączony przed zainstalowaniem modułu w podwoziu, co umożliwia wstępne zakończenie okablowania pola podczas budowy szafki.

Główne specyfikacje

Częste pytania

P1: 1756-IB32 pokazuje kilka punktów wejścia włączonych w etykiecie sterownika, ale żadne urządzenia pola nie są podłączone.

Stany Phantom ON przy wejściach bez zasilania są spowodowane wyciekiem prądu z okablowania pola lub czujników unoszących się powyżej progu wyłączania.Czujniki stanu stałego ̇ w szczególności dwuprzewodowe ̇ przepuszczają niewielki prąd pozostały nawet w przypadku wyłączeniaZ 32 punktami na jednym modułie, nagromadzone wycieki z wielu czujników mogą przesunąć poszczególne wejścia powyżej progu ON.Instalowanie rezystorów krwawienia (zwykle 5 ̇ 10 kΩ) równolegle z dotkniętymi końcówkami wejściowymi w celu zapewnienia drogi powrotnej dla prądu wycieku.

P2: Czy 1756-IB32 można jednocześnie stosować z czujnikami NPN (np) i PNP (np) na tym samym modułie?

Tak, 1756-IB32 jest kompatybilny z czujnikami NPN i PNP.Czujniki NPN są podłączone z wyjściem czujnika do końcówki wejściowej, a wspólne podłączone do wspólnego +24V modułu (klawisz V). Czujniki PNP łączą wyjście czujnika bezpośrednio z końcowym wejściem o napięciu 0 V. Oba typy mogą współistnieć na tym samym module.

P3: RTB 1756-IB32 ma klucz. Czy klucz jest przenoszony między modułami tego samego typu?

Klucz RTB jest zaprojektowany tak, by mógł być przenoszony z starego modułu na nowy podczas wymiany, zapewniając, że połączenie kablowe pole można ponownie włożyć tylko w odpowiednim typie modułu.Usunąć klucz z nieudanej komórki, przeniesienie go na zamiennik 1756-IB32, a wstępnie podłączony RTB mocowany jest bezpośrednio na nowym modułie bez ponownego podłączenia.

Pytanie 4: Kontroler Logix wykazuje usterki połączenia I/O dla 1756-IB32.

Problemy z połączeniem I/O przy normalnych diodach LED w modułach wskazują raczej na problemy z komunikacją w tle niż na sprzęt obwodu wejściowego.Znowu umieścić moduł w jego szczelinie Jeżeli ponowne założenie nie rozwiąże usterki, sprawdź tylną płaszczyznę podwozia w tym miejscu pod kątem uszkodzeń mechanicznych lub zanieczyszczeń.

P5: Czy 1756-IB32 jest kompatybilny ze wszystkimi wersjami podwozia i kontrolera ControlLogix?

Procesor 1756-IB32 jest kompatybilny z platformą ControlLogix z podwoziami 1756-A4 do 1756-A17 oraz ze wszystkimi procesorami ControlLogix od oryginalnej serii 1756-L1 do obecnej serii 1756-L8x.Żadne ograniczenia dotyczące przeglądu oprogramowania nieruchomości lub sprzętu nie mają zastosowania do standardowych wdrożeń ControlLogixJeżeli moduł jest dodawany do systemu bezpieczeństwa, należy oddzielnie potwierdzić wszelkie specyficzne wymagania dotyczące GuardLogix (PLC bezpieczeństwa).
