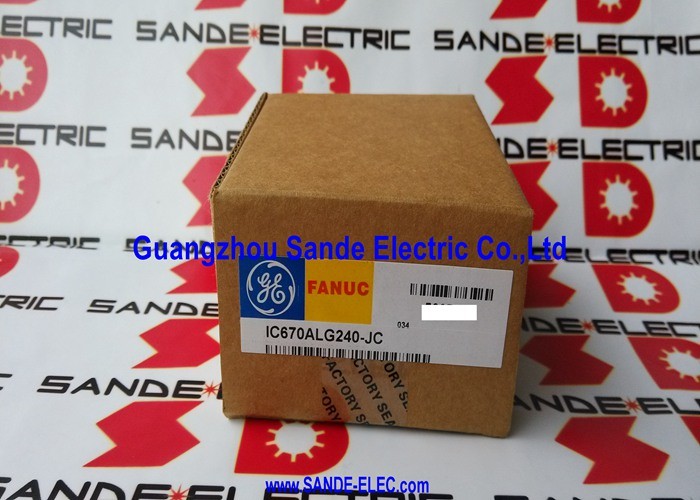

GE FANUC IC670ALG240 Moduł wejścia analogowego 16 kanałów IC670ALG240-JC IC67OALG24O-JC

IC670ALG240-JC | 16-kanałowy moduł analogowego wejścia prądowego GE Fanuc Field Control — 4–20 mA / 16 bitów / ±0,1% / 10 ms / 250 Ω / 24 V DC / Alarm otwartego przewodu / Rev JC

16 kanałów w jednej grupie — wysoka gęstość przy niskim koszcie na punkt

IC670ALG240-JC umieszcza wszystkie 16 analogowych wejść prądowych w jednej zgrupowanej konfiguracji. Wszystkie 16 kanałów ma jedną wspólną cechę. Jest to właściwe, gdy wszystkie podłączone przetworniki mają to samo odniesienie do uziemienia – co jest typowe dla większości instalacji z pętlą 4–20 mA, w których przyrządy polowe są uziemione na wspólnym panelu.

Szesnaście wejść w jednym module oznacza jedno gniazdo modułu, jedną listwę zaciskową, jedno przyłącze zasilania. Szesnaście oddzielnych modułów analogowych zajmowałoby 16 gniazd. W przypadku instalacji, w których liczy się gęstość pomiarów — monitorowanie poziomu zbiornika, wielostrefowy pomiar temperatury, wielostrumieniowy pomiar przepływu — zgrupowana architektura 16-kanałowa zmniejsza wielkość sprzętu i złożoność okablowania kosztem izolacji między kanałami.

Kluczowe dane techniczne

Obsługa nadajnika 2- i 3-przewodowego

IC670ALG240-JC obsługuje zarówno 2-przewodowe, jak i 3-przewodowe przetworniki prądu:

Przetworniki 2-przewodowe(zasilanie z pętli): Moduł zasila pętlę, przetwornik moduluje prąd w zakresie od 4 mA do 20 mA w odpowiedzi na zmienną procesową. Większość przetworników terenowych (ciśnienia, temperatury, poziomu, przepływu) jest 2-przewodowych.

Przetworniki 3-przewodowe(oddzielne zasilanie): Nadajnik posiada własne, oddzielne złącze zasilania; wyjście prądowe łączy zacisk sygnałowy ze wspólnym. IC670ALG240-JC akceptuje oba typy bez rekonfiguracji sprzętowej.

W przypadku sygnałów 4–20 mA impedancja wejściowa 250 Ω wytwarza na zaciskach wejściowych napięcie od 1 V do 5 V – w normalnym zakresie pracy wewnętrznego przetwornika ADC. Przy 0 mA (stan otwartego przewodu) napięcie wejściowe spada do 0 V — co można odróżnić od obowiązującego minimum 4 mA, co umożliwia wykrycie przerwy w przewodzie.

Alarm otwartego przewodu — automatyczne wykrywanie usterek w pętlach 4–20 mA

Podczas pomiaru w pętli 4–20 mA uszkodzony kabel lub uszkodzony przetwornik powoduje spadek prądu pętli do zera. Prąd zerowy można odróżnić od minimalnego prądu zerowego wynoszącego 4 mA — prąd poniżej 4 mA nie może reprezentować prawidłowego sygnału procesowego. IC670ALG240-JC monitoruje każdy kanał w trybie 4–20 mA i wyzwala alarm przerwy w przewodzie, gdy prąd spadnie poniżej prawidłowego zakresu. Alarm jest automatycznie zgłaszany do procesora głównego jako polecenie diagnostyczne, bez konieczności zmiany programu skanującego.

Alarmy przekroczenia i poniżej zakresu działają na tej samej zasadzie — konfigurowalne poziomy progowe wyzwalają raporty diagnostyczne, gdy wartości procesowe przekraczają normalne limity operacyjne.

Montaż listwy zaciskowej — wymiana modułu bez zmiany okablowania

IC670ALG240-JC montowany jest na listwie zaciskowej, na której znajduje się okablowanie. Moduł wpina się w listwę zaciskową; listwa zaciskowa pozostaje nieruchoma na powierzchni montażowej, a wszystkie przewody polowe są podłączone.

Gdy moduł wymaga wymiany, moduł jest wyciągany z listwy zaciskowej bez odłączania jakichkolwiek kabli obiektowych. Moduł zamienny — skalibrowany i skonfigurowany — wpina się w tę samą listwę zaciskową. 16 pętli analogowych zostaje natychmiast ponownie połączonych. Bez konieczności zmiany okablowania, bez sprawdzania ciągłości, bez ryzyka skrzyżowania przewodów podczas konserwacji. W środowisku procesowym działającym 24 godziny na dobę, 7 dni w tygodniu, jest to różnica między 15-minutową wymianą modułów a 4-godzinnym zadaniem ponownego okablowania i testowania.

Scenariusze zastosowań

Inwentarz farmy zbiorników:16 przetworników poziomu na polu zbiornika – po jednym na zbiornik w baterii składającej się z 16 zbiorników. Wszystkie sygnały 4–20 mA podłączane są do jednego układu IC670ALG240-JC. Częstotliwość aktualizacji modułu wynosząca 10 ms zapewnia dane w czasie zbliżonym do rzeczywistego do obliczania zapasów.

Wielostrefowe monitorowanie temperatury:16 przetworników termoparowych (typ wyjścia 4–20 mA) do pomiaru temperatury w strefie pieca. Rozdzielczość 16-bitowa zapewnia wysoką rozdzielczość temperatury w całym zakresie pomiarowym — jest to istotne w przypadku pieców, w których ważne jest dopasowanie wartości zadanej w poszczególnych strefach.

Pozyskiwanie zmiennych procesowych dla DCS:Przyrządy terenowe (przepływ, ciśnienie, temperatura, poziom) w instalacji technologicznej dostarczają sygnały 4–20 mA. IC670ALG240-JC agreguje 16 kanałów w magistralę Genius Field Control w celu transmisji do głównego systemu DCS.

Często zadawane pytania

P1: Jaki moduł interfejsu magistrali (BIU) jest wymagany dla IC670ALG240-JC?

IC670ALG240-JC instaluje się na magistrali Genius Field Control i komunikuje się poprzez moduł interfejsu magistrali (BIU). Kompatybilny BIU zależy od typu magistrali: IC670GBI102 to standardowy moduł interfejsu magistrali Genius dla serii Field Control. Moduł konfiguruje się za pośrednictwem BIU za pomocą ręcznego programatora lub z aplikacji procesora głównego.

P2: Jaka jest różnica pomiędzy specyfikacją 12-bitową i 16-bitową podaną dla tego modułu?

Wiele źródeł podaje różne rozdzielczości. Zweryfikowana wartość dla IC670ALG240 jest 16-bitowa i zapewnia 65 536 dyskretnych poziomów zliczania w zakresie wejściowym 0–25 mA. Liczba 12-bitowa pojawia się w niektórych starszych katalogach i może odzwierciedlać wcześniejsze wersje sprzętu. Wersja JC ma 16-bitową rozdzielczość ADC.

P3: Jak skonfigurowane jest skalowanie w IC670ALG240-JC?

Trzy predefiniowane zakresy skalowania pokrywają standardowe standardy wejściowe przetwornika 4–20 mA i 0–20 mA. Konfigurowana przez użytkownika opcja niestandardowego skalowania umożliwia modułowi raportowanie wartości w jednostkach inżynieryjnych (np. 0–100% dla przetwornika przepływu, 0–1000°C dla przetwornika temperatury) bezpośrednio do programu głównego bez konwersji w logice drabinkowej. Konfiguracja skalowania odbywa się poprzez interfejs programistyczny BIU.

P4: Czy przyrostek -JC wpływa na kompatybilność z istniejącymi systemami kontroli pola?

Sufiks JC identyfikuje wersję sprzętu. Wszystkie wersje IC670ALG240 są funkcjonalnie kompatybilne z systemem Genius Field Control i wykorzystują tę samą listwę zaciskową. Wersja JC jest umieszczana w tym samym bloku zacisków, co wersja wcześniejsza, bez zmian w okablowaniu i konfiguracji.

P5: Co dzieje się z odczytem kanału w przypadku przerwy w przewodzie?

Gdy kanał wykryje stan przerwy w przewodzie (prąd poniżej progu 4 mA w trybie 4–20 mA), moduł zgłasza alarm hostowi i kontynuuje monitorowanie kanału. Przekonwertowana wartość kanału jest utrzymywana na poziomie ostatniego prawidłowego odczytu lub ustawiana na konfigurowalną wartość domyślną — program główny odczytuje flagę alarmu i obsługuje wartość kanału zgodnie z zaprogramowaną strategią reakcji na błąd.
