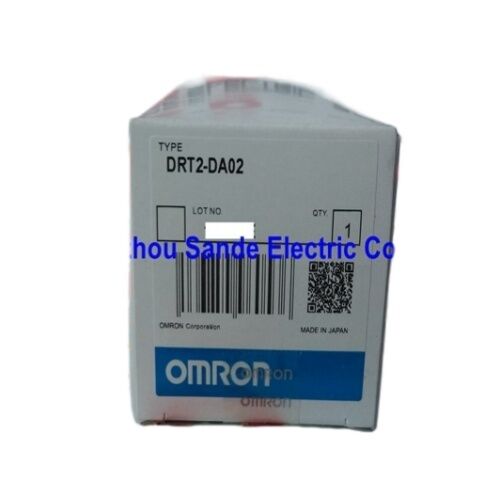

Moduł sterowania DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 | Moduł analogowego wyjścia DeviceNet 2-kanałowego — Napięcie / Prąd / Rozdzielczość 1/6000 / Szyna DIN

Dwa niezależne kanały na jednym węźle DeviceNet

DRT2-DA02 zapewnia dwa kanały analogowego wyjścia na pojedynczym węźle DeviceNet, każdy niezależnie konfigurowalny dla wyjścia napięciowego lub prądowego. Konfiguracja jest ustawiana na kanał — jeden kanał może pracować w trybie prądowym (4–20 mA), podczas gdy drugi działa w trybie napięciowym (0–10V), lub oba mogą używać tego samego zakresu. Zakres wyjściowy jest wybierany za pomocą przełącznika DIP lub narzędzia OMRON Configurator.

Ta niezależność na kanał jest praktyczną zaletą w panelach wielourządzeniowych. Napęd falownika może oczekiwać referencji 4–20 mA, podczas gdy sąsiedni zawór sterujący akceptuje 0–10V. Zamiast dodawać oddzielne moduły jednokanałowe dla każdego typu urządzenia, pojedynczy DRT2-DA02 obsługuje oba z jednego adresu DeviceNet.

Rozdzielczość pełnej skali 1/6000 zapewnia 6000 kroków w wybranym zakresie wyjściowym. Na kanale 0–10V przekłada się to na około 1,67 mV na krok. Na kanale prądowym 4–20 mA przekłada się to na około 2,67 µA na krok. Dokładność ±0,4% przy 25°C oznacza, że maksymalny błąd wyjściowy przy pełnej skali wynosi ±24 mV na zakresie 10V lub ±64 µA na zakresie 20 mA — wystarczający dla większości przemysłowych zadań sterowania analogowego, w tym referencji prędkości napędu, pozycji zaworu i nastawy regulatora procesowego.

Kluczowe specyfikacje

Konwersja 2 ms i izolacja fotoprzekaźnikiem

Czas konwersji 2 ms obejmuje oba wyjścia jednocześnie — sterownik PLC odczytuje dane DeviceNet, moduł konwertuje oba kanały w 2 ms, a zaktualizowane napięcia lub prądy analogowe pojawiają się na zaciskach wyjściowych. Dla większości przemysłowych zastosowań sterowania analogowego — napędów, zaworów, regulatorów temperatury — 2 ms mieści się w wymaganiach czasu reakcji.

Izolacja fotoprzekaźnikiem między obwodami wyjściowymi a linią komunikacyjną zapobiega pętlom masy i sprzęganiu się szumów wysokiej częstotliwości z okablowania wyjściowego pola do magistrali komunikacyjnej DeviceNet. W szafach, gdzie kable wyjściowe analogowe biegną w pobliżu napędów o zmiennej częstotliwości lub innych źródeł szumów, ta izolacja zapewnia niezawodność komunikacji bez dodatkowego sprzętu filtrującego.

FAQ

P1: Czy jeden kanał może być w trybie napięciowym, a drugi w trybie prądowym jednocześnie?

Tak. Każdy kanał wyjściowy jest konfigurowany niezależnie za pomocą przełącznika DIP lub OMRON Configurator. Jeden kanał może pracować w trybie prądowym 4–20 mA, podczas gdy drugi działa w trybie napięciowym 0–10V w tym samym czasie. Ustawienie zakresu wyjściowego nie wpływa na drugi kanał.

P2: Jakie ograniczenia rezystancji obciążenia dotyczą dwóch trybów wyjściowych?

Dla wyjścia napięciowego podłączone obciążenie musi mieć minimalną impedancję 1 kΩ — obciążenia o niższej impedancji powodują przekroczenie prądu znamionowego i pogorszenie dokładności. Dla wyjścia prądowego maksymalna rezystancja pętli wynosi 600 Ω — wyższa rezystancja w pętli uniemożliwia osiągnięcie przez wyjście pełnego prądu skali. Przed uruchomieniem należy zweryfikować impedancję wejściową podłączonego urządzenia.

P3: Jak dokładny jest DRT2-DA02 w podwyższonych temperaturach otoczenia?

Przy 25°C dokładność wynosi ±0,4% wartości pełnej skali. W całym zakresie temperatur pracy (−10°C do +55°C) specyfikacja dokładności wynosi ±0,8% FS. To pogorszenie jest typowe dla precyzyjnych obwodów analogowych pod wpływem zmian temperatury. W zastosowaniach wymagających większej dokładności w wysokich temperaturach otoczenia, należy umieścić moduł w obudowie z kontrolowaną temperaturą lub odpowiednio dostosować budżet dokładności.

P4: Czy moduł jest kompatybilny ze standardowymi sterownikami PLC OMRON, takimi jak seria CJ i CS?

DRT2-DA02 komunikuje się przez DeviceNet jako urządzenie podrzędne DeviceNet. Dowolny skaner nadrzędny DeviceNet — w tym jednostka nadrzędna DeviceNet serii OMRON CJ lub kompatybilne skanery innych producentów — może komunikować się z tym modułem. Alokacja i konfiguracja I/O odbywa się za pośrednictwem konfiguracji nadrzędnego urządzenia DeviceNet. Wyjścia analogowe modułu są sterowane przez dane zapisane w jego obszarze wyjściowym w mapie I/O nadrzędnego urządzenia DeviceNet.

P5: Jakiej konfiguracji okablowania polowego wymaga wyjście prądowe 4–20 mA?

Wyjście prądowe DRT2-DA02 jest typu źródłowego (aktywnego) — moduł dostarcza prąd przez podłączone urządzenie. Dwoprzewodowe urządzenia polowe (które są zasilane prądem pętli 4–20 mA) podłącza się bezpośrednio między zaciskiem wyjściowym modułu a masą sygnałową. Urządzenia wymagające oddzielnego zasilania (przetworniki pasywne) muszą być okablowane odpowiednio z odpowiednim zasilaniem pętli. Przed okablowaniem należy potwierdzić typ wejścia podłączonego urządzenia.
