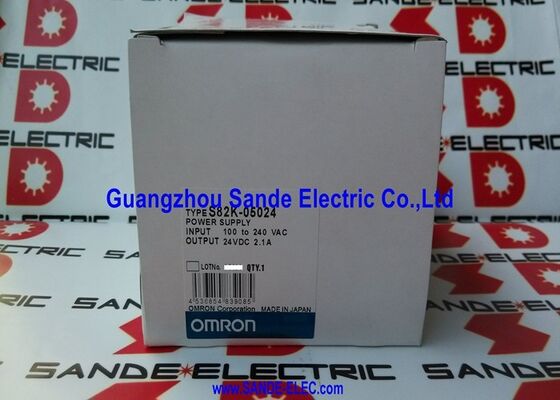

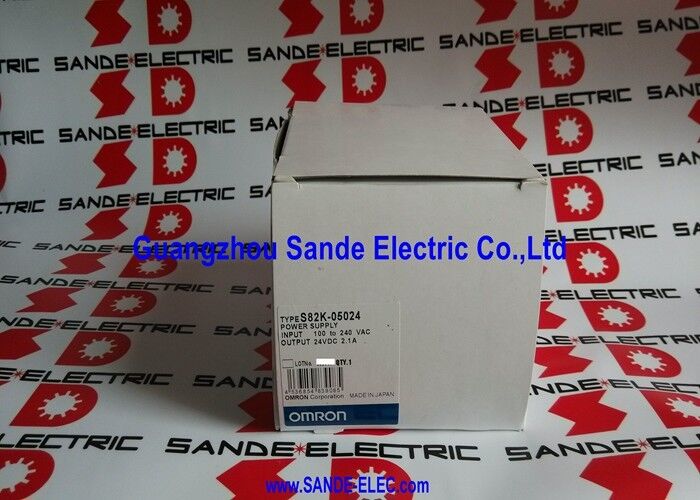

Omron S82K-05024∙ Series S82K DIN Rail Switching Power Supply 24V DC / 2.1A / 50W / 100240V AC Auto-Select

50 W przy 24 V prądu stałego Universal AC Input, Regular Output

S82K-05024 przekształca jednofazowe zasilanie prądem bieżącym w regulowane zasilanie prądem bieżącym 24V o mocy 2,1A (50W) do zasilania kart PLC I/O, sieci czujników, słoneodrukowych zaworów i obciążeń paneli sterujących, które pobierają 24V prądu bieżącego.Wchodzenie prądu przemiennego o szerokim zasięgu automatycznie obsługuje zasilanie prądu przemiennego 100 ‰ 240 V ‰ zasilanie działa bez wyboru zasięgu lub zmiany połączenia w obu systemach prądu przemiennego 100 ‰ 120 V (Ameryka Północna)Wprowadzone w ten sposób uniwersalne wejście eliminuje konieczność dostarczania oddzielnych wariantów 120V i 240V dla różnych regionów instalacji.

Napięcie wyjściowe jest regulowane w zakresie 21,6 ̇ 27,6 V prądu stałego za pomocą wycinarki przedniej panelu.Pozwala to na precyzyjne dostrojenie wyjścia w celu zrekompensowania spadku napięcia w długich przejazdach kablowych do rozproszonych obciążeń, lub ustawić moc wyjściową precyzyjnie dla obciążeń o ograniczonych wymaganiach napięcia.Możliwość wykrywania zdalnego zasięgu (jeśli jest obsługiwana) kompensuje spadek kabla poprzez pomiar napięcia przy obciążeniu, a nie na terminalach zasilania.

Wskaźnik alarmu niskiego napięcia prądu stałego jest praktyczną funkcją uruchamiania i konserwacji. Czerwona dioda LED świeci, gdy napięcie wyjściowe spada do 75-90% wartości znamionowej.ostrzeganie o nadmiarze obciążenia lub pogorszeniu zasilania przed całkowitą awarią.

Główne specyfikacje

Ochrona przed przeciążeniem i pod napięciem

S82K-05024 zawiera obwód zabezpieczający przed przeciążeniem, a gdy prąd wyjściowy przekracza nominalny 2.1A, zabezpieczenie aktywuje się w celu zapobiegania uszkodzeniu termicznemu.Tryb ochrony przed przeciążeniem w serii S82K zwykle zmniejsza napięcie wyjściowe lub wyłącza zasilacz, dopóki stan przeciążenia nie zostanie usunięty. Note that loads with built-in DC-DC converters can present a high inrush current at startup that may activate the overload protection transiently — Omron's documentation addresses this condition and the appropriate soft-start or sequencing approach.

Częste pytania

P1: Czy S82K-05024 potrzebuje selektora zasięgu dla zasilania AC 110V lub 230V?

Wprowadzanie automatycznego wyboru automatycznie obsługuje 100 ̊240 V prądu prądu stałego bez zmian połączeń lub przełączników selektorów. Zakres pracy rozciąga się od 85 V do 264 V prądu stałego,obejmujące wszystkie standardowe jednofazowe napięcia zasilające na całym świeciePo prostu podłącz dostępny zasilacz prądu przemiennego, a urządzenie będzie regulowane na 24V prądu stałego.

P2: Czy napięcie wyjściowe można regulować i jaki jest zakres?

Tak. Przykładowy przycisk umożliwia regulowanie napięcia wyjściowego między 21,6 V prądem stałym a 27,6 V prądem stałym. Measure the output voltage at the load terminals with a calibrated meter before confirming the setting — a remote load with cable resistance will show a different voltage at the terminals than at the supply output.

P3: Co oznacza czerwony wskaźnik DC LOW, gdy świeci?

Czerwona dioda LED uruchamia się, gdy napięcie wyjściowe spada do 75% do 90% znamionowego napięcia 24V ≈ około 18 ≈ 21,6V. Oznacza to, że zasilanie jest przeciążone, wejście AC jest poniżej minimalnego zakresu,lub samo zaopatrzenie jest niszczące/Zielony wskaźnik jednocześnie przyciemnia się, gdy napięcie spada.

P4: Czy dwa urządzenia S82K-05024 mogą być równoległe dla większego prądu wyjściowego?

Przekazy zasilania przełączania wymagają specyficznych warunków pracy równoległej.jeden zasilacz może przenosić pełne obciążenie, podczas gdy drugi działa bez obciążenia lub w cyklu między przeciążeniem a odzyskaniem.

P5: S82K-05024 jest wycofany z produkcji.

Seria S82K została zastąpiona nowszymi rodzinami zasilania przełącznikowego Omron, w tym seriami S8VK i S8FS.1A / 50W z podobnym czynnikiem kształtu i montażem szyny DINPrzed wymianą należy upewnić się, że wymiary, układ końcowy i zestaw funkcji pasują do przestrzeni panela i wymogów aplikacji.
