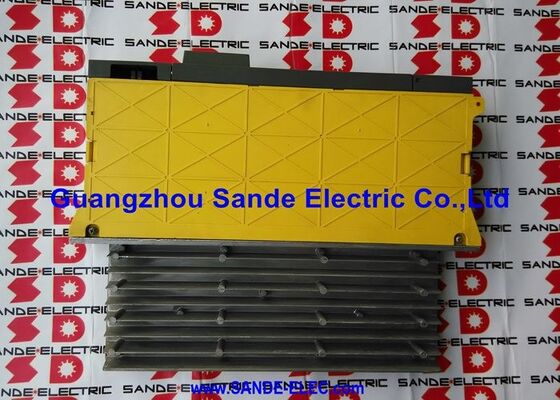

A06B-6081-H103 | Moduł zasilania FANUC Alpha — PSMR-3 / 200–230 V AC / 283–325 V DC / 3,8 kW / Moc serwonapędu CNC i robota

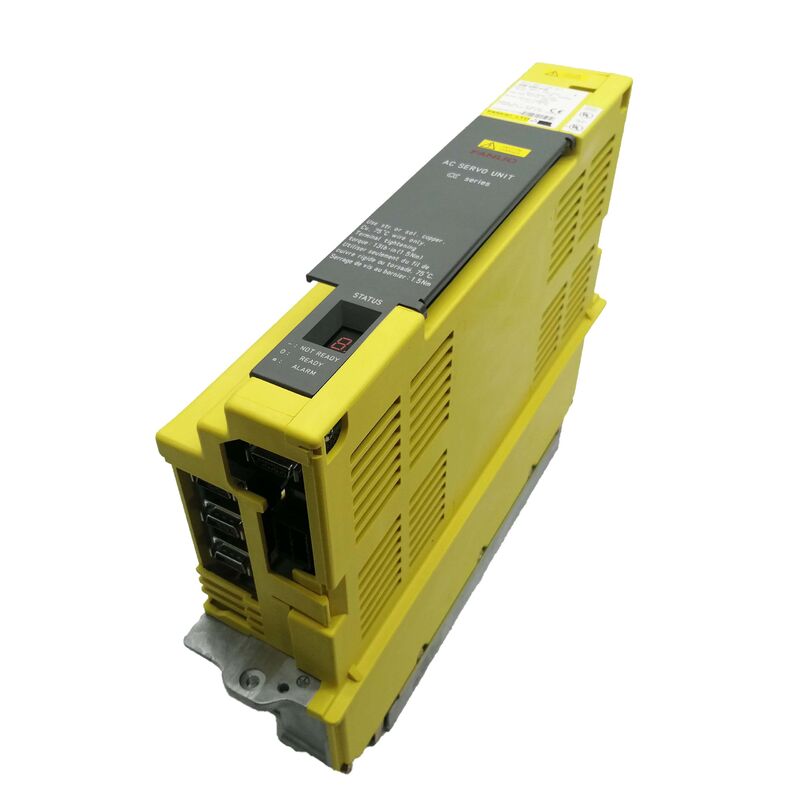

PSMR-3 — zasilacz regeneracyjny do systemów Alpha Servo

A06B-6081-H103 to PSMR-3 — model o trzeciej pojemności w serii PSMR (moduł zasilania z możliwością regeneracji) firmy FANUC. Litera „R” w PSMR określa cechę charakterystyczną: ten moduł zasilacza może zwrócić odzyskaną energię do źródła prądu przemiennego podczas hamowania serwomotoru, zamiast rozpraszać ją w postaci ciepła w rezystorach hamowania.

W systemie serwonapędu FANUC Alpha:

Podczas przyspieszania silnika:PSMR-3 prostuje przychodzący trójfazowy prąd przemienny (200–230 V AC) do regulowanej szyny 283–325 V DC. Ta magistrala prądu stałego zasila podłączone moduły wzmacniacza serwo (SVM) i wrzeciona (SPM), które z kolei generują prąd przemienny o zmiennej częstotliwości, który napędza silniki.

Podczas zwalniania silnika:Gdy serwosilniki hamują, działają jak generatory – zwracając energię kinetyczną w postaci energii elektrycznej z powrotem do szyny prądu stałego. Standardowy zasilacz nie jest w stanie obsłużyć tej odzyskanej energii; musi być rozproszony w rezystorach hamowania. Z kolei PSMR-3 odwraca odzyskany prąd stały z powrotem na prąd przemienny i zwraca go do sieci zasilającej.

Kluczowe dane techniczne

Kody alarmowe

A06B-6081-H103 generuje określone kody alarmów w przypadku wystąpienia usterek:

Zastosowania — Maszyny i roboty CNC

Potwierdzono, że A06B-6081-H103 można stosować zarówno w obrabiarkach CNC FANUC, jak i robotach przemysłowych FANUC:

Zastosowanie obrabiarki CNC:PSMR-3 służy jako centralne źródło zasilania kompletnego systemu serwonapędów Alpha w centrach obróbczych, centrach tokarskich i szlifierkach — dostarczając jednocześnie regulowane zasilanie prądem stałym do wszystkich serwonapędów osi i napędu wrzeciona.

Zastosowanie robota:Roboty FANUC wyposażone w układy napędowe serii Alpha wykorzystują zasilacz PSMR-3 do zasilania wielu przegubowych osi serwo robota. Zdolność do regeneracji jest szczególnie cenna w zastosowaniach robotów charakteryzujących się ruchami o dużej bezwładności — duże roboty spowalniające ciężkie ładunki generują znaczną ilość odzyskanej energii.

Często zadawane pytania

P1: Jakie jest znaczenie „PSMR” i „PSM” w nazewnictwie modułów zasilania FANUC?

PSM = moduł zasilania (standard — nie może zwrócić odzyskanej energii do zasilania prądem przemiennym; wymaga rezystorów hamowania). PSMR = moduł zasilania z regeneracyjnym sprzężeniem zwrotnym (może odwracać energię odzyskaną z silników hamujących z powrotem do zasilania prądem przemiennym). PSMR-3 (A06B-6081-H103) to wariant regeneracyjny — eliminuje potrzebę stosowania rezystorów hamowania w większości zastosowań i zmniejsza zużycie energii w układach napędowych o dużej częstotliwości.

P2: Jakie serwowzmacniacze FANUC Alpha zasila A06B-6081-H103?

A06B-6081-H103 PSMR-3 zapewnia zasilanie magistrali DC dla modułów serwo serii FANUC Alpha (SVM — jedno- i wieloosiowych) oraz modułów wrzecionowych (SPM) w systemie napędowym Alpha. Konkretna kombinacja modułów SVM i SPM, którą PSMR-3 może obsługiwać, jest określona przez całkowitą moc podłączonego napędu nie przekraczającą mocy znamionowej modułu 3,8 kW.

P3: Co sygnalizuje alarm AL-05 („kondensator nie został naładowany na czas”)?

AL-05 pojawia się, gdy wewnętrzne kondensatory szyny DC PSMR-3 nie ładują się do wymaganego napięcia w oczekiwanym czasie po włączeniu zasilania. Możliwe przyczyny: zbyt niskie napięcie wejściowe, uszkodzenie kondensatora w module (zmniejszona pojemność lub zwiększony wyciek), usterka w obwodzie ładowania wstępnego lub zwarcie na szynie DC podłączonego wzmacniacza. Należy odróżnić od AL-04 (spadek napięcia prądu stałego podczas pracy) — AL-05 pojawia się po włączeniu zasilania, AL-04 podczas pracy.

P4: Czy dwie wewnętrzne płytki PCB (A20B-2001-0890 i A16B-2202-0542) można wymienić niezależnie?

Tak — zarówno płyta sterująca A20B-2001-0890, jak i płytka okablowania A16B-2202-0542 są dostępne osobno jako części zamienne. Jeśli usterka zostanie zdiagnozowana jako specyficzna dla jednej płytki drukowanej (wzorce alarmów sterujących w porównaniu z wzorcami usterek stopnia mocy), wymiana samej wadliwej płytki PCB jest opłacalna i mniej kosztowna niż wymiana całego modułu A06B-6081-H103. Obowiązująca dokumentacja konserwacji zasilacza FANUC Alpha zawiera wskazówki dotyczące izolowania usterek na określonych płytach wewnętrznych.

P5: Jakie środki ostrożności obowiązują przy wymianie A06B-6081-H103?

Całkowicie wyłącz system napędu serwo i odizoluj wszystkie źródła zasilania. Kondensatory szyny prądu stałego zasilacza PSMR-3 zachowują niebezpieczne napięcie (283–325 V prądu stałego) przez pewien czas po odłączeniu zasilania — przed przystąpieniem do obsługi elementów wewnętrznych należy odczekać czas rozładowania określony w instrukcji B-65162E i sprawdzić, czy napięcie szyny prądu stałego jest na bezpiecznym poziomie. Moduł jest fizycznie kompaktowy (171 mm × 59 mm × 367 mm), ale jego wewnętrzne napięcia są potencjalnie śmiertelne.
