Oryginalny wentylator chłodzący Sanyo 109P0424H7D28 1O9PO424H7D28

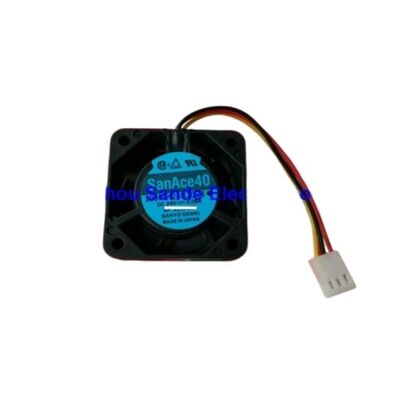

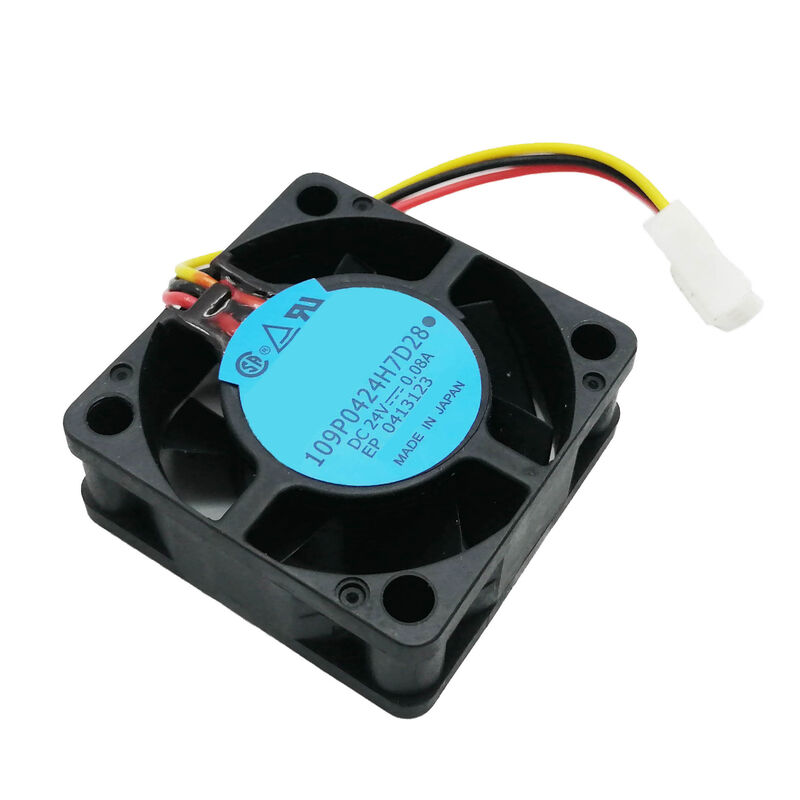

109P0424H7D28∙ Sanyo Denki San Ace 40 Fan 40×40×15mm / 24V / 7700 RPM / 6.34 CFM / 28 dB / 3-Pin / PLC Inwerter Chłodzenie

" San Ace 40 Slim " " Wysoka prędkość w głębokości 15 mm "

109P0424H7D28 to szczupły wentylator ościenny o wymiarach 40×40×15 mm z serii Sanyo Denki San Ace 40 - wersja o głębokości 15 mm z rodziny wentylatorów 40 mm, dostarczająca 6,34 CFM przy 7,700 obrotów na minutę z zasilania 24 V.Ten kompaktowy wentylator jest szeroko stosowany w elektronikach kontroli przemysłowej: obudowy sterowników sterowania sterowanymi sterownikami, falowniki, serwony i moduły sterowania CNC, w których standardowy wentylator o głębokości 20 mm lub 25 mm o głębokości 40 mm przekracza dostępną jamę montażową.

Przy 28 dB (((A) i tylko 0,08A zużycie prądu109P0424H7D28 łączy w sobie wydajne chłodzenie z cichą obsługą i minimalnym obciążeniem elektrycznym, co sprawia, że jest kompatybilny z ograniczonymi napięciami prądu 24V kompaktowych kontrolerów przemysłowych..

Główne specyfikacje

Dlaczego 7,700 obrotów na minutę dla 40mm Slim Fan

W celu dostarczenia użytecznego przepływu powietrza z małego ostrza, 109P0424H7D28 działa na 7,700 obrotów na minutę ̇ znacznie szybciej niż wentylatory 80 mm lub 120 mmPrzy takiej prędkości wentylator 40 mm generuje ciśnienie statyczne i prędkość przepływu powietrza niezbędne do chłodzenia komponentów zamontowanych na PCB z bliska.

Większa głębokość 15 mm dodatkowo ogranicza geometrię ostrza: wąski obrotowiec ma mniejszy przedział osiowy do pracy.34 Wydajność CFM pomimo zmniejszonej długości akordów ostrza w porównaniu z wentylatorem 40mm o głębokości 20 mm lub 25 mm.

Wnioski

Chłodzenie PLC:40 mm szczupłe wentylatory w podwoziach PLC, pozycjach chłodzenia tylnej płaszczyzny i obudowach modułów procesora. Głębokość 15 mm mieści się w próżniach obudowy PLC zbyt płytkich dla standardowych wentylatorów o głębokości 20 mm.

Inwertery przemysłowe:Systemy chłodzenia z montowaniem na płycie dla kompaktowych modułów VFD i miękkich starterów, w których wewnętrzne pozycje montażu wentylatora ograniczają dostępną głębokość wentylatora.

Moduły sterowania CNC:Kompaktna elektronika sterowania CNC, karty sterowania ośmi i moduły wyświetlania HMI z wykorzystaniem cienkiego wentylatora chłodzącego o średnicy 40 mm.

Sprzęt serwerowy i sieciowy:1U i 2U urządzenia stołowe, w których ograniczenia wysokości ograniczają głębokość otworu wentylatora do 15 mm 109P0424H7D28 zapewnia wydajność wentylatora klasy serwerowej w szczupłym czynniku kształtu.

Częste pytania

P1: Jak 109P0424H7D28 (15 mm głębokości) porównuje się z 109P0424H6D14 (20 mm głębokości) w tej samej klasie napięcia 40 mm?

Szczupła wersja 15 mm (H7D28) działa z wyższą prędkością obrotów (7,700 w porównaniu z niższą dla serii H6D), aby zrekompensować głębię płytkiej ostrza, zapewniając porównywalny przepływ powietrza w 5 mm płytkiej opakowaniu.H6D14 z głębokością 20 mm zapewnia nieco więcej przepływu powietrza przy niższych obrotów. Wybierz na podstawie dostępnej głębokości montażu: jeśli dostępna jest odległość 20 mm, H6D14 zapewnia większy przepływ powietrza przy niższej prędkości; jeśli dostępna jest tylko 15 mm, H7D28 jest właściwym wyborem.

P2: Jaka jest funkcja 3-pin złącza na 109P0424H7D28?

Złącze 3-pinowe zawiera: Pin 1 ¢ negatywny (ziemia), Pin 2 ¢ dodatni (zasilanie 24 V), Pin 3 ¢ tachometr lub sygnał wyjściowy z zablokowanego wirnika do monitorowania prędkości wentylatora.Trzeci szpil pozwala systemowi hostingowemu (PLC), napęd lub sterownik) w celu monitorowania, czy wentylator działa z prawidłową prędkością, umożliwiając wykrycie usterki wentylatora przed wystąpieniem nadgrzewania urządzenia.

P3: Czy 109P0424H7D28 może działać z zasilania 12V?

W 12 V wentylator działa przy około 50% znamionowych obrotów na minutę (~ 3,850 obrotów na minutę) z proporcjonalnie zmniejszonym przepływem powietrza.Sanyo Denki określa minimalne napięcie robocze ?? potwierdzić na podstawie karty 109P0424H7D28 czy 12V znajduje się w dopuszczalnym zakresie roboczymW przypadku zastosowań wymagających mocy znamionowej 7 700 obrotów na minutę potrzebne jest zasilanie 24 V.

P4: Jaki typ łożyska używa 109P0424H7D28 i jak wpływa na orientację montażu?

Seria San Ace 40 wykorzystuje konstrukcję “kulek” odpowiednią do dowolnej orientacji montażu, w tym instalacji pionowych, poziomych lub odwróconych.łożyska kulkowe utrzymują smarowanie niezależnie od orientacji wentylatora, w przeciwieństwie do łożysk z rękawami, które są zazwyczaj ograniczone do określonych pozycji montażu.Ta elastyczność orientacji ułatwia instalację w sprzęcie przemysłowym, w którym wentylator może być montowany w nie standardowych pozycjach.
