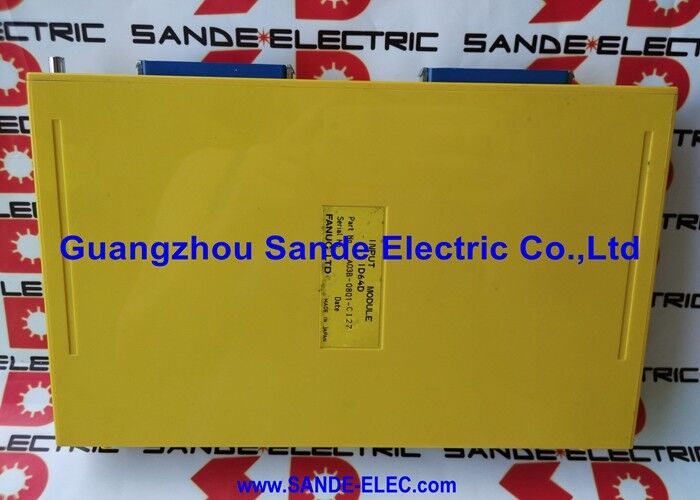

Moduł wejścia FANUC ID64D A03B-0801-C127 A03B0801C127 AO3B-O8O1-C127

FANUC A03B-0801-C127 | ID64D 64-kanałowy moduł wejść cyfrowych 24 V DC — seria 10/11/15 / 20 ms / płyta montażowa PLC / produkt wycofany

64 wejścia cyfrowe dla płyty bazowej PLC serii 10/11/15

A03B-0801-C127 to moduł wejściowy ID64D dla płyty montażowej PLC (programowalnego sterownika logicznego) w systemach CNC firmy FANUC serii 10, 11 i 15. W seriach 10, 11 i 15 zastosowano modułową architekturę we/wy, w której moduły wejściowe i wyjściowe podłącza się do dedykowanej płyty montażowej sterownika PLC — jest to inny układ mechaniczny niż późniejsze serie Zero C i 0i. A03B-0801-C127 to jeden z tych modułów wtykowych, zapewniający 64 kanały wejścia cyfrowego 24 V DC w jednym gnieździe płyty montażowej.

Oznaczenie „ID64D” koduje podstawową specyfikację modułu: I = wejście, D = typ DC, 64 = liczba kanałów. Każdy z 64 kanałów wejściowych przyjmuje sygnał 24 V DC z obiektu — wyłączniki krańcowe, czujniki zbliżeniowe, przyciski, styki przekaźników i inne sygnały binarne DC. Czas filtrowania wejściowego 20 ms dotyczy wszystkich kanałów: sygnał musi być utrzymywany przez co najmniej 20 ms, zanim moduł zgłosi go do PMC systemu CNC, odfiltrowując odbicia styków elektrycznych i krótkie impulsy szumu, które w przeciwnym razie powodowałyby fałszywe zdarzenia logiki drabinkowej.

Moduł łączy się z płytą montażową PLC poprzez złącza krawędziowe. Wewnątrz obudowy modułu główną płytą przetwarzającą jest A16B-1310-0143 — ta płytka jest składnikiem zespołu A03B-0801-C127 i nie jest dostarczana jako oddzielny element magazynowy.

Kluczowe dane techniczne

Filtr wejściowy 20 ms — odporność na odbicia styków i zakłócenia

Czas filtrowania 20 ms jest wystarczająco długi, aby odrzucić odskok styku od przełączników mechanicznych — typowy czas odbicia styku mechanicznego wynosi poniżej 10 ms. Każdy impuls krótszy niż 20 ms na wejściu 24 V DC jest ignorowany przez moduł. Zapewnia to wbudowaną odporność na zakłócenia dla okablowania obiektowego w środowiskach maszyn z zakłóceniami elektrycznymi, bez konieczności stosowania zewnętrznych komponentów filtrujących.

W przypadku zastosowań, w których wymagana jest szybsza reakcja na wejście – szybkie sygnały pomijania, wyzwalacze enkodera – moduł z krótszym czasem filtrowania lub dedykowany szybki kanał wejściowy powinien być określony osobno. Filtr 20 ms ID64D pasuje do standardowych wejść blokujących maszynę i sekwencyjnych.

Często zadawane pytania

P1: Do jakiej serii CNC FANUC zaprojektowano A03B-0801-C127?

Moduł ID64D jest przeznaczony do sterowników CNC FANUC serii 10, 11 i 15. W tej serii zastosowano modułową architekturę płyty montażowej we/wy A03B-0801. Nie jest kompatybilny z architekturą we/wy serii Zero (0), rozproszoną architekturą we/wy serii i ani innymi generacjami CNC FANUC, które wykorzystują różne konstrukcje systemów we/wy.

P2: Co w praktyce oznacza filtr wejściowy 20 ms?

Filtr 20 ms oznacza, że ​​sygnał wejściowy musi być obecny nieprzerwanie przez co najmniej 20 milisekund, zanim sterownik PMC systemu CNC zarejestruje zmianę stanu. Jest to zamierzone filtrowanie szumów — eliminuje odbicia styków od przełączników mechanicznych (zwykle poniżej 10 ms) i krótkie stany przejściowe elektryczne. Prawdziwy sygnał wejściowy 24 V DC z czujnika zbliżeniowego lub wyłącznika krańcowego jest utrzymywany wystarczająco długo, aby przejść przez filtr. Krótki skok hałasu jest odrzucany.

P3: Czy wewnętrzną płytkę A16B-1310-0143 można wymienić osobno, jeśli ulegnie awarii?

A16B-1310-0143 jest komponentem w zestawie modułu A03B-0801-C127 — nie jest dostępny jako oddzielny element magazynowy. Jeśli płyta wewnętrzna ulegnie awarii, właściwą ścieżką wymiany jest kompletny moduł A03B-0801-C127. Moduł jest zamawiany i dostarczany jako kompletna jednostka; płyta wewnętrzna nie podlega osobnemu serwisowaniu na standardowym rynku wtórnym.

P4: Wszystkie 64 wejścia modułu są odczytywane nieprawidłowo. Czy jest to awaria modułu czy usterka okablowania?

Jeśli wszystkie 64 wejścia ulegną jednoczesnej awarii, najbardziej prawdopodobną przyczyną jest wspólne zasilanie modułu lub interfejs między modułem a płytą montażową sterownika PLC — awaria pojedynczego kanału jest błędem na poziomie kanału, ale jednoczesna awaria wszystkich kanałów wskazuje na wspólny element obwodu. Przed stwierdzeniem, że moduł uległ awarii, sprawdź wspólne zasilanie modułu 24 V DC, osadzenie złączy na płycie montażowej i zasilanie na płycie montażowej.

P5: Skąd pochodzi A03B-0801-C127 po zaprzestaniu produkcji?

Za pośrednictwem rynku wtórnego modułów we/wy FANUC serii 10/11/15 — wyspecjalizowani sprzedawcy części FANUC, serwisy napraw CNC mające doświadczenie w pracy z platformą serii 15 oraz sprawdzeni nadwyżki dostawców. Przed złożeniem zamówienia potwierdź A03B-0801-C127 (ID64D) z etykiety modułu. Sąsiednie warianty A03B-0801 mają różną liczbę kanałów lub funkcje wyjściowe i nie są zamienne z modułem wejściowym ID64D.
