Minbea NMB-MAT Fan 1608KL-05W-B39 1608KL05WB39 16O8KL-O5W-B39

1608KL-05W-B39 | Wentylator NMB Minebea 40 mm na prąd stały — 24 V / 7,4 CFM / 6500 obr./min / 25,5 dB / 3-przewodowe / FANUC A90L-0001-0510

Wentylator NMB 40 mm FANUC — ten sam korpus, inne złącze niż B59

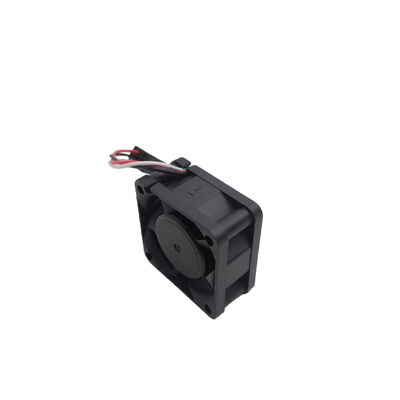

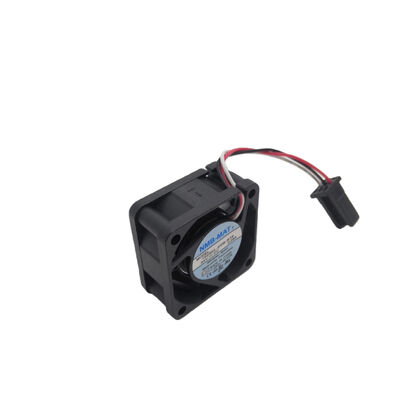

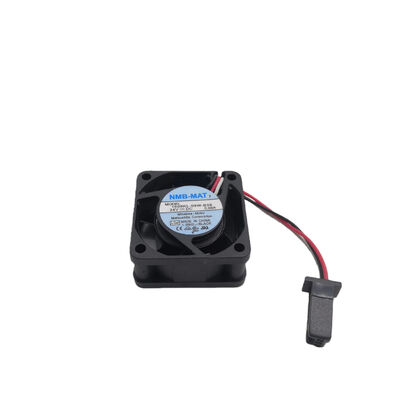

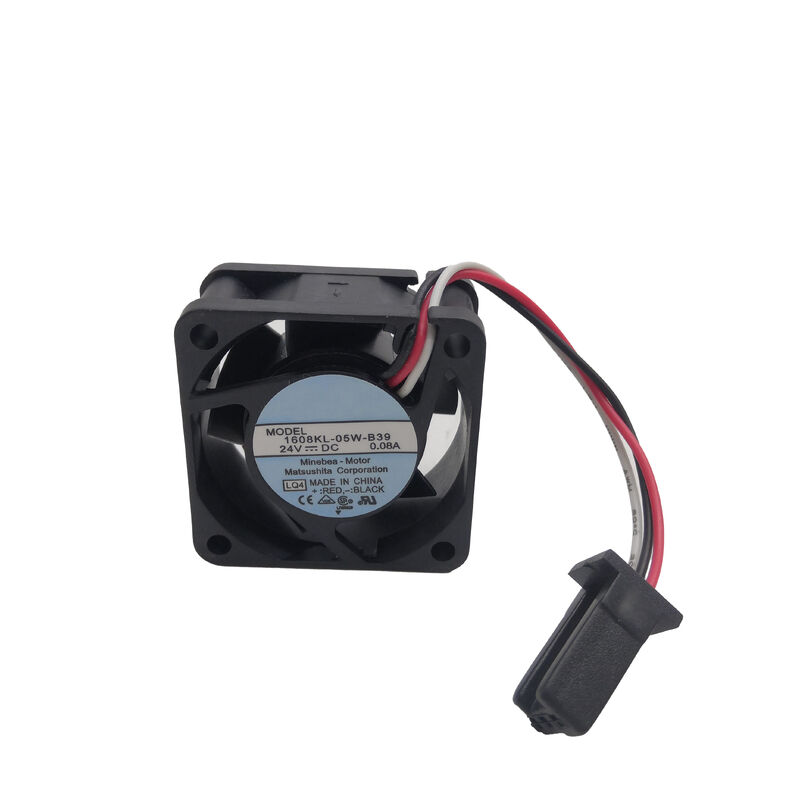

1608KL-05W-B39 to wentylator osiowy DC 40×40×20 mm firmy NMB, który ma takie same podstawowe specyfikacje jak 1608KL-05W-B59 — ten sam korpus wentylatora, to samo zasilanie 24 V, ta sama prędkość 6500 obr./min, ten sam przepływ powietrza 7,4 CFM i to samo 3-przewodowe wyjście czujnika z zablokowanym wirnikiem. Różnica polega na złączu: przyrostek B39 identyfikuje inną obudowę złącza na zakończeniu przewodu wentylatora w porównaniu z wariantem z przyrostkiem B59.

To rozróżnienie złącza określa, z którym numerem zespołu FANUC jest kompatybilny wentylator: 1608KL-05W-B39 jest przyporządkowany do FANUC A90L-0001-0510, podczas gdy 1608KL-05W-B59 jest przypisany do A90L-0001-0528. Obydwa obsługują pozycje chłodzenia 40 mm w sprzęcie CNC firmy FANUC — różne typy modułów wymagają określonego, dopasowanego złącza.

Kluczowe dane techniczne

Złącze B39 a złącze B59 — jak je rozróżnić

Przyrostek B w nazewnictwie wentylatorów NMB identyfikuje konfigurację zespołu złącza i przewodu — w szczególności typ obudowy złącza i długość przewodu:

Złącze B39:Wariant B39 wykorzystuje format złącza zgodny z zespołami wentylatorów FANUC A90L-0001-0510 — konkretna obudowa pasuje do gniazda złącza wentylatora w odpowiednim module FANUC.

Złącze B59:Wariant B59 wykorzystuje inną obudowę złącza, kompatybilną z zespołami FANUC A90L-0001-0528.

Obydwa złącza fizycznie mieszczą 3 przewody; oba pasują do 3-pinowych gniazd wentylatorów. Różnią się geometrią obudowy i mechanizmem zatrzaskowym – tych dwóch elementów nie można używać zamiennie. Przed złożeniem zamówienia sprawdź, jaki numer zespołu FANUC posiada uszkodzony wentylator, z etykiety modułu lub instrukcji serwisowej.

Aplikacje

Chłodzenie modułu CNC FANUC:Bezpośredni zamiennik w zespołach sterujących CNC FANUC i wyświetlaczach o numerze referencyjnym A90L-0001-0510 — te same zastosowania, co wariant B59, ale dla modułów wymagających złącza B39.

Wewnętrzne chłodzenie modułu serwa i napędu FANUC:Wentylatory 40 mm w kompaktowych serwonapędach i kartach interfejsów CNC — niewielka obudowa chłodzi określone pozycje PCB i komponenty wytwarzające ciepło z bliskiej odległości.

Obudowy do elektroniki przemysłowej:Kompaktowe wentylatory zasilane napięciem 24 V w sterownikach automatyki, płytach zasilaczy i wbudowanych układach elektronicznych, gdzie dostępny jest format montażu 40 mm.

Często zadawane pytania

P1: Jak mogę sprawdzić, czy mój moduł FANUC wymaga 1608KL-05W-B39 (B39) lub 1608KL-05W-B59 (B59)?

Sprawdź numer zespołu FANUC na etykiecie uszkodzonego wentylatora lub w dokumentacji zespołu wentylatora modułu: A90L-0001-0510 wymaga B39; A90L-0001-0528 wymaga B59. Jeśli etykieta wentylatora jest nieczytelna, sprawdź w instrukcji części zamiennych FANUC lub dokumentacji konserwacyjnej konkretnego modułu, jaki numer zespołu jest podany.

P2: Jaka jest praktyczna różnica w wydajności między 1608KL-05W-B39 a 1608KL-05W-B59?

Brak — oba wentylatory mają identyczne specyfikacje elektryczne: 24 V prądu stałego, 7,4 CFM, 6500 obr./min, 25,5 dB(A), 42,2 Pa, żywotność 50 000 godzin, 3-przewodowy czujnik z zablokowanym wirnikiem. Oznaczenia B39 i B59 wskazują wyłącznie typ złącza. Wydajność chłodzenia w obu wariantach jest identyczna; różni się tylko interfejs złącza.

P3: Czy 1608KL-05W-B39 ma zabezpieczenie przed automatycznym ponownym uruchomieniem?

Zabezpieczenie zablokowanego wirnika NMB w serii 1608KL zapobiega spaleniu silnika, gdy wentylator jest zablokowany, ale nie uruchamia się ponownie — wentylator wymaga usunięcia stanu utknięcia (usunięcia blokady) i zmiany napięcia zasilania w celu ponownego uruchomienia. W systemach FANUC obwód zabezpieczający moduł zazwyczaj wyłącza zasilanie wentylatora po wykryciu alarmu utyku, a następnie uruchamia się ponownie przy następnym włączeniu zasilania. Potwierdź zachowanie zarządzania mocą wentylatora konkretnego modułu FANUC w instrukcji serwisowej modułu.

P4: Jaki okres konserwacji jest zalecany dla 1608KL-05W-B39 w serwisie FANUC CNC?

FANUC ogólnie zaleca okresową kontrolę i wymianę wentylatorów w regularnych odstępach czasu — zazwyczaj co 3–5 lat lub 20 000–30 000 godzin pracy, w zależności od konkretnego modułu i środowiska operacyjnego. Zakurzone lub zanieczyszczone olejem środowisko przyspiesza zużycie łożysk i zanieczyszczenie uszczelek łożysk, skracając żywotność poniżej specyfikacji L10 wynoszącej 50 000 godzin. Coroczne czyszczenie sprężonym powietrzem dostępnych powierzchni wentylatorów (przy wyłączonym sprzęcie) wydłuża żywotność poprzez zmniejszenie obciążenia termicznego spowodowanego gromadzeniem się kurzu.
