3106KL-05W-B59 | Wentylator NMB Minebea 80 mm Slim DC — 24 V / 32,8 CFM / 3000 obr./min / łożysko kulkowe / 70 000 godz. / FANUC A90L-0001-0422

Wentylator NMB 80 mm Slim — trwałe chłodzenie przemysłowe na głębokości 15 mm

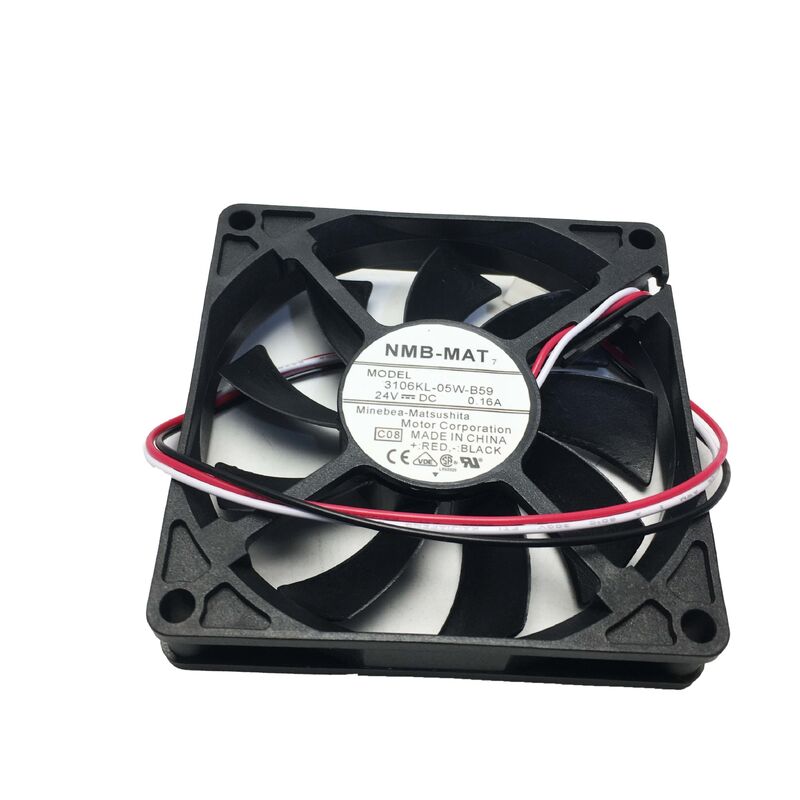

3106KL-05W-B59 to cienki wentylator osiowy na prąd stały o wymiarach 80×80×15 mm firmy NMB Technologies — jednego z najbardziej rozpoznawalnych producentów wentylatorów w branży. Niewielka głębokość wynosząca 15 mm sprawia, że ​​ten wentylator jest standardowym wyborem w przypadku płytkich paneli, obudów telekomunikacyjnych, sprzętu serwerowego i sprzętu przemysłowego, gdzie standardowe wentylatory 80 mm o głębokości 25 mm lub 38 mm przekraczają dostępną głębokość montażową.

Cechą wyróżniającą ten wentylator jest jego żywotność: 70 000 godzin (L10 w temperaturze 25°C), co jest wartością wyjątkową w przypadku wentylatora przemysłowego 80 mm. Przy ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu, odpowiada to około 8 latom teoretycznie bezawaryjnej pracy – jest to bezpośrednio istotna specyfikacja dla urządzeń przemysłowych, które działają nieprzerwanie bez okresów regularnej konserwacji.

Kluczowe dane techniczne

3-przewodowy czujnik zablokowanego wirnika

Trzeci przewód zapewnia wyjście czujnika zablokowanego wirnika — umożliwiając systemowi głównemu monitorowanie pracy wentylatora:

W systemach FANUC:Sterowanie CNC FANUC i wzmacniacze z referencjami wentylatorów A90L-0001-0422 monitorują trzeci sygnał prędkości drutu. Kiedy sygnał spadnie do zera (zablokowany wentylator), układ sterowania generuje alarm awarii wentylatora, ostrzegając operatorów, zanim ciepło osiągnie poziom krytyczny.

W sprzęcie przemysłowym innych firm niż FANUC:Każdy system z wejściem obrotomierza wentylatora może monitorować prędkość wyjściową 3106KL-05W-B59 w celu monitorowania stanu wentylatora. Trzeci przewód można również pozostawić niepodłączony w instalacjach 2-przewodowych, w których nie jest wymagane monitorowanie usterek.

Aplikacje

Chłodzenie serwowzmacniacza serii FANUC Alpha:Wymiana wewnętrznego wentylatora chłodzącego w modułach serwowzmacniacza (SAM), modułach wzmacniacza wrzeciona (SPM) i modułach zasilania (PSM) serii FANUC Alpha — utrzymywanie warunków termicznych w tych modułach napędowych CNC o dużej wydajności.

Przemysłowy sprzęt telekomunikacyjny:Płytka pozycja wentylatora 80 mm w szafach telekomunikacyjnych, elektronice stacji bazowych i sprzęcie sieciowym klasy operatorskiej.

Szafy napędowe obrabiarek CNC:Ukierunkowane chłodzenie modułów w obudowach napędów — wąska głębokość 15 mm pasuje do standardowych pozycji montażowych 80 mm w kompaktowych obudowach napędów.

Często zadawane pytania

P1: Jaki jest kod alarmu FANUC w przypadku awarii 3106KL-05W-B59 (A90L-0001-0422)?

Moduły serwowzmacniaczy FANUC generują alarmy SV0430 (wentylator zatrzymany) lub przekroczenie temperatury wzmacniacza w przypadku awarii wentylatora chłodzącego. Wentylator A90L-0001-0422 w modułach serwo serii Alpha bezpośrednio uruchamia ochronę wzmacniacza — pogorszenie chłodzenia spowodowane awarią wentylatora zwykle poprzedza alarm z okresowymi ostrzeżeniami o nadmiernej temperaturze przy dużym obciążeniu, zanim nastąpi całkowita awaria wentylatora.

P2: Czy 3106KL-05W-B59 to ten sam korpus wentylatora, co Panaflo FBK08T24HS?

Tak — wentylatory FANUC A90L-0001-0422 pochodzą zarówno od NMB (3106KL-05W-B59), jak i Panaflo (FBK08T24HS). Obydwa są wentylatorami 80×80×15mm 24V DC z 3-przewodowym wyjściem z zablokowanym wirnikiem, obsługującymi te same pozycje modułów FANUC. Jako zamiennik można zaakceptować dowolną wersję producenta; Przed instalacją upewnij się, że złącze pasuje do złącza wentylatora konkretnego modułu FANUC.

P3: Jak model 3106KL-05W-B59 (80 mm) wypada w porównaniu z modelem 1608KL-05W-B59 (40 mm) w ekosystemie chłodzenia FANUC?

Obydwa to wąskie wentylatory DC NMB z 3-przewodowymi czujnikami z zablokowanym wirnikiem do systemów FANUC — 3106KL-05W-B59 to wariant 80 mm (32,8 CFM, FANUC A90L-0001-0422), a 1608KL-05W-B59 to wariant 40 mm (9,5 CFM, A90L-0001-0528). Obsługują różne pozycje modułów w systemach CNC FANUC — sprawdź w instrukcji konserwacji konkretnego modułu FANUC, który numer zespołu wentylatora jest wymagany.

P4: Czy 3106KL-05W-B59 może działać przy zasilaniu 12 V w sprzęcie zasilanym wyłącznie napięciem 12 V?

Zakres napięcia roboczego 10–27,6 V obejmuje napięcie 12 V — wentylator uruchomi się i będzie pracował przy napięciu 12 V. Przy napięciu 12 V (50% z 24 V) wentylator pracuje z prędkością około 1500 obr./min (50% z 3000 obr./min), zapewniając około 16–18 CFM, czyli mniej więcej połowę znamionowego przepływu powietrza. Do zastosowań wymagających pełnego 32,8 CFM wymagane jest napięcie 24 V. Minimum 10 V gwarantuje niezawodny rozruch i ciągłą pracę przy tym niższym napięciu.
