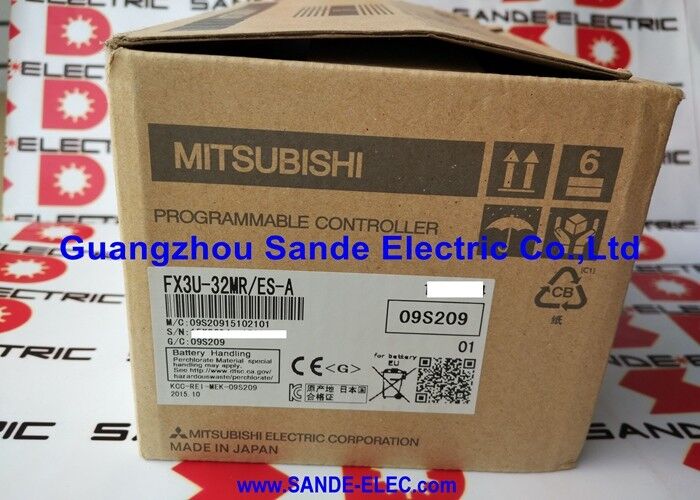

Moduł sterowania Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Mitsubishi FX3U-32MR/ES-A | 32-punktowy kompaktowy sterownik PLC MELSEC FX3U — 16 przekaźników DI / 16 DO / 100–240 V AC / 64 tys. kroków

FX3U — o wiele więcej możliwości niż FX2N w kompaktowym formacie

FX3U to kompaktowy sterownik PLC o najwyższej wydajności z serii MELSEC-F firmy Mitsubishi. FX3U-32MR/ES-A zawiera 16 wejść cyfrowych i 16 wyjść przekaźnikowych w jednej kompaktowej obudowie z zasilaczem 100–240 V AC — ES-A oznacza europejską konfigurację zasilania prądem przemiennym. Urządzenie zasilane jest z jednofazowej sieci prądu przemiennego w pełnym zakresie 100–240 V bez konieczności wyboru zakresu, co obejmuje instalacje od japońskiej sieci 100 V do sieci europejskiej 230 V bez zmiany sprzętu.

Format wyjścia przekaźnikowego przełącza obciążenia obiektowe przy napięciu AC lub DC — styczniki, zawory elektromagnetyczne, lampki kontrolne i małe silniki prądu przemiennego. W przypadku zastosowań związanych z przełączaniem wysokiej częstotliwości bardziej odpowiedni jest wariant wyjścia tranzystorowego (FX3U-32MT); wyjścia przekaźnikowe obsługują typy obciążeń przemysłowych, które wymagają izolacji galwanicznej i elastyczności napięcia, których nie mogą zapewnić wyjścia tranzystorowe.

Rozszerzenie do 256 punktów we/wy wykorzystuje moduły rozszerzeń i adaptery serii FX3U. Blok pozycjonujący FX3U-1PG, moduł wejść analogowych FX3U-4AD i adaptery komunikacyjne dla RS-232C, RS-485 i Ethernet podłącza się do tej samej jednostki bazowej, skalując system z samodzielnego 32-punktowego sterownika do wielofunkcyjnego sterownika maszyny bez zmiany procesora.

Kluczowe dane techniczne

Szybki licznik przy 100 kHz — bez sprzętu zewnętrznego

FX3U-32MR/ES-A zawiera 6 wbudowanych kanałów szybkiego licznika. Cztery kanały działają przy częstotliwości 10 kHz; dwa przy 100 kHz. Akceptują one bezpośrednio sygnał wyjściowy z enkodera, czujnika zbliżeniowego lub impulsu — umożliwiając śledzenie pozycji, pomiar częstotliwości i monitorowanie prędkości w jednostce bazowej. W przypadku pozycjonowania jednoosiowego, które wymaga bardziej zorganizowanego sterowania ruchem, blok pozycjonujący FX3U-1PG dodaje dedykowane wyjście impulsowe 200 kHz oprócz wbudowanych funkcji licznika.

Często zadawane pytania

P1: Co w praktyce oznacza wyjście przekaźnikowe w porównaniu z wersją z wyjściem tranzystorowym?

Wyjścia przekaźnikowe (MR) przełączają obciążenia AC i DC w szerokim zakresie napięć — do 250 V AC i 30 V DC. Styki nie mają wymogu stałej polaryzacji. Wyjścia tranzystorowe (MT) przełączają tylko napięcie 24 V DC, ale przełączają się szybciej (bez opóźnienia mechanicznego), obsługują większą częstotliwość cykli i nie zużywają się w wyniku wyładowania łukowego styków. Wybierz przekaźnik do obciążeń prądu przemiennego, urządzeń obiektowych o napięciu innym niż 24 V DC i przełączania o niższej częstotliwości. Wybierz tranzystor do wyjścia impulsowego wysokiej częstotliwości i szybko przełączających obciążeń 24 V DC.

P2: Czy FX3U-32MR/ES-A można zaprogramować za pomocą GX Works3?

Seria FX3U jest programowana przy użyciu GX Works2. GX Works3 obsługuje FX5U i FX5UC (seria iQ-F), ale nie obsługuje generacji FX3U. Użyj GX Works2 z kablem do programowania SC09 RS-422 lub adapterem USB do połączenia z wbudowanym portem RS-422.

P3: Jakie moduły rozszerzeń można podłączyć do FX3U-32MR/ES-A?

FX3U obsługuje standardowe moduły rozszerzeń we/wy (FX2N-EX, FX3U-EX), specjalne moduły funkcyjne (analogowe, pozycjonujące, komunikacyjne) i serię FX3U ADP (adapter rozszerzeń). Całkowita liczba wejść/wyjść zwiększa się maksymalnie do 256 punktów. Można podłączyć do 8 bloków pozycjonujących FX3U-1PG w celu uzyskania ruchu wieloosiowego.

P4: Czy FX3U-32MR/ES-A ma wbudowany port Ethernet?

Nie. Jednostka bazowa posiada wbudowany port RS-422 do programowania i komunikacji szeregowej. Aby uzyskać łączność Ethernet, dodaj FX3U-ENET-ADP (adapter Ethernet) do portu ADP po lewej stronie procesora. FX3U obsługuje również RS-232C i RS-485 poprzez adaptery komunikacyjne.

P5: Jak długo trwa żywotność baterii i jakie dane chroni?

FX3U wykorzystuje wbudowaną baterię litową do przechowywania programu użytkownika w pamięci RAM po odłączeniu zasilania. Żywotność baterii wynosi zazwyczaj 5 lat w normalnych warunkach pracy. Gdy włączy się alarm baterii (M8006), należy wymienić baterię w terminie określonym w instrukcji obsługi sprzętu FX3U, aby uniknąć utraty programu.
