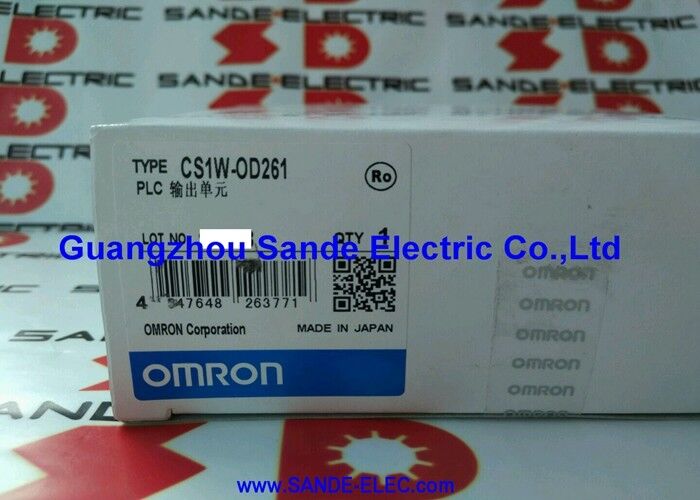

Omron CS1W-OD261 CRM CS1 Series 64-punktowy NPN Transistor Unit 1224V DC / 0.3A / Punkt / 0.5ms Odpowiedź

64 NPN Wyjścia 0,5 ms Odpowiedź w gnieździe 34,5 mm

CS1W-OD261 zapewnia 64 punkty wyjściowe tranzystora NPN z jednego gniazda stoiska CS1, o szerokości 34,5 mm. Przy prędkości 0,3A na punkt z odpowiedzią 0,5 ms ON i 1,0 ms OFF,napędza pełen zakres standardowych urządzeń pola 24V prądu stałego, cewki przekaźnikowe, cewki kontaktorów, lampy sygnałowe i pomocniki uruchamiające silniki z prędkością odpowiedzi wymaganą przez ściśle zorganizowane cykle maszynowe.

SYSMAC CS1 to wysokiej gęstości, wysokiej prędkości platforma PLC firmy Omron do automatyzacji maszyn i procesów.a gęstość 64-punktowa CS1W-OD261 oznacza, że jeden moduł dostarcza dwukrotnie większą liczbę wyjść niż typowa jednostka 32-punktowa w tej samej szerokości gniazda stojanowego.W przypadku maszyn, w których liczba wyników jest wysoka, a przestrzeń na regałach ograniczona, format 64-punktowy zmniejsza liczbę modułów i pozostawia miejsca na regałach dostępne dla specjalistycznych modułów funkcjonalnych.

Typ wyjścia NPN oznacza, że tranzystory wyjściowe przełączają niską (zwykłą/negatywną) stronę obwodu obciążenia.To jest prawidłowy wybór dla układów czujników zasilanych PNP i dla instalacji zgodnie z konwencją NPN dotyczącą przełączania obciążeńPolityka urządzenia polowego i układ okablowania należy potwierdzić przed określeniem NPN i PNP dla danej instalacji.

Główne specyfikacje

Częste pytania

P1: Jaki jest maksymalny prąd, który CS1W-OD261 może przenosić przez wszystkie 64 wyjścia?

Każdy punkt obsługuje maksymalnie 0,3A. Każdy wspólny terminal obsługuje maksymalnie 1,6A. 64 punkty dzielą wiele wspólnych grup.Oblicz prąd jednoczesnego obciążenia dla każdej grupy i potwierdź, że pozostaje w zakresie 1.6A Przekroczenie wspólnej granicy powoduje przegrzanie nawet w przypadku, gdy poszczególne prądy punktowe znajdują się w zakresie znamionowym.

P2: Czy CS1W-OD261 jest kompatybilny z systemami redundantnymi CS1D?

CS1W-OD261 jest standardową jednostką I/O CS1 i jest kompatybilna z systemami CS1.weryfikacja specyficznych wymogów zgodności w dokumentacji konfiguracji systemu CS1D firmy Omron.

Pytanie 3: Wynik jest uruchamiany przez PLC, ale obciążenie pola nie jest aktywowane.

Wykorzystanie diod LED wskazujących punkt modułu. Każdy punkt wyjściowy ma diodę LED, która świeci, gdy punkt jest włączany.usterka jest w zewnętrznym okablowaniu lub w samym urządzeniu polowymJeśli w przypadku ustawienia bitu wyjściowego PLC LED jest wyłączone, usterka występuje w programie PLC, alokacji I/O lub modułach.Sprawdź wyjście wymuszone z CX-Programmer, aby potwierdzić moduł odpowiada niezależnie od logiki programu.

P4: Ile modułów CS1W-OD261 można zainstalować w jednym stojaku CS1?

Podłoga CS1 określa maksymalną liczbę gniazd Każda kombinacja modułów I/O CS1 i inteligentnych modułów może wypełniać dostępne miejsca64-punktowy CS1W-OD261 zajmuje mniej słów niż dwa moduły 32-punktowe, wykorzystując bardziej efektywne alokację I/O.

P5: Jaki jest skutek przekroczenia wartości prądu nominalnego 0,3A na punkt?

Przekroczenie wartości prądu nominalnego na punkt powoduje, że tranzystor wyjściowy działa poza bezpiecznym obszarem pracy, wytwarzając naprężenie termiczne, które skraca jego żywotność lub powoduje natychmiastową awarię.Do obciążeń przekraczających 0.3A (takie jak duże zawory magnetyczne lub uruchamiacze silników prądu stałego), wprowadzenie pośredniego przekaźnika tranzystora wyjściowego napędza cewkę przekaźnika (zwykle 50 100 mA),i kontakt przekaźnika przełącza obciążenie o wyższym prądzie.
