Sanyo Denki Fan 3-przewodowy DC24V 0.10A SanAce80 109P0824H701 w magazynie 1O9PO824H7O1

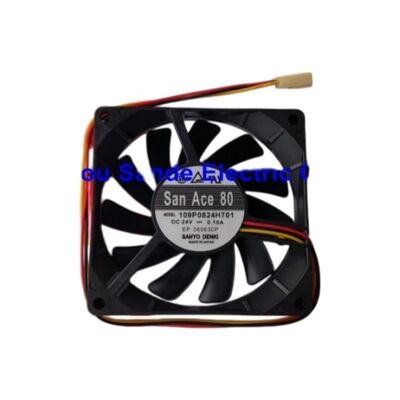

109P0824H701 | Wentylator Sanyo Denki San Ace 80 Slim — 80×80×15mm / 24V / 32,1 CFM / 31 dB / Łożysko kulkowe / UL/CSA/TUV

San Ace 80 Slim — cicha praca przy głębokości 15 mm

109P0824H701 to cienki wentylator Sanyo Denki o średnicy 80 mm z serii San Ace 80 — rurowy wentylator osiowy o głębokości 15 mm zapewniający 32,1 CFM przy cichym poziomie 31 dB(A) z zasilania 24 V. Głębokość 15 mm jest cechą charakterystyczną: tam, gdzie standardowe wentylatory 80 mm mają głębokość 25 mm lub 38 mm, model 109P0824H701 pasuje do płytkich obudów, wąskich szczelin wentylacyjnych i miejsc na panelach o ograniczonej przestrzeni, gdzie nie przemieściłby się wentylator o standardowej głębokości 80 mm.

Pobór mocy 2,4 W i pobór prądu 100 mA sprawiają, że jest to jeden z bardziej wydajnych wentylatorów przemysłowych 80 mm — przydatny tam, gdzie wiele wentylatorów korzysta ze wspólnego źródła zasilania 24 V przy ograniczonym całkowitym budżecie prądowym.

Kluczowe dane techniczne

3-przewodowy czujnik prędkości — obrotomierz do monitorowania

Trzeci przewód wyprowadza sygnał tachometru (czujnik tętna) proporcjonalny do prędkości wentylatora:

Monitorowanie prędkości:Wyjście tachografu umożliwia systemowi głównemu monitorowanie rzeczywistych obrotów wentylatora — potwierdzając, że wentylator działa z prawidłową prędkością i wykrywając stopniowe zmniejszanie prędkości na skutek zużycia łożysk przed całkowitą awarią.

Alarm awarii wentylatora:Systemy z monitorowaniem usterek wentylatorów wykorzystują sygnał tachografu do wykrywania awarii wentylatorów. Przy 3100 obr./min częstotliwość wyjściowa impulsów wynosi około 103 Hz (w przypadku dwóch impulsów na obrót) – co mieści się w zakresie możliwości standardowych wejść zegara mikrokontrolera.

Aplikacje

Sprzęt serwerowy i centrum danych:Chłodzenie serwerów kasetowych, obudowy serwerów 1U i 2U oraz sprzęt sieciowy wykorzystujący wąskie wentylatory 80 mm w szafach o ograniczonej wysokości.

Infrastruktura telekomunikacyjna:Elektronika stacji bazowej, sprzęt biura centralnego i obudowa sieciowa klasy operatorskiej wymagające smukłych wentylatorów o długiej żywotności i monitorowania prędkości obrotowej.

Przemysłowe panele sterujące:Chłodzenie do montażu panelowego w sterownikach automatyki, elektronice napędów i obudowach komputerów przemysłowych z ograniczoną głębokością wnęki wentylatora.

Elektronika sprzętu medycznego:Zasilanie i chłodzenie elektroniki w kompaktowych urządzeniach medycznych, gdzie wymagana jest cicha praca (31 dB) i certyfikat UL.

Często zadawane pytania

P1: Dlaczego warto wybrać 109P0824H701 o głębokości 15 mm zamiast wentylatora 80 mm o głębokości 25 mm?

Główny powód ma charakter fizyczny: gdy dostępna głębokość wnęki wentylatora wynosi 15–24 mm, wentylator 25 mm nie zmieści się. Model 109P0824H701 jest także cichszy niż wiele wentylatorów 25 mm zasilanych tym samym napięciem — poziom hałasu 31 dB(A) odzwierciedla mniejsze obciążenie łopatek na wąskim wirniku. Kompromis: mniejszy przepływ powietrza niż w przypadku pełnowymiarowego wentylatora przy podobnym napięciu. Przed wybraniem wariantu slim upewnij się, że zmniejszony CFM spełnia wymagania termiczne.

P2: Na czym opiera się żywotność wynosząca 40 000 godzin?

Żywotność Sanyo Denki wynosi 40 000 godzin przy zakładanej temperaturze roboczej. Wyższa temperatura otoczenia zmniejsza trwałość smaru łożyskowego — w temperaturze otoczenia 60°C rzeczywista żywotność może być znacznie krótsza niż w temperaturze 25°C. W instalacjach, w których temperatura otoczenia komory wentylatora jest podwyższona (30–50°C), żywotność ulega proporcjonalnemu skróceniu. Lepsza jest planowana wymiana podczas następnej zaplanowanej konserwacji niż działanie aż do awarii.

P3: Czy minimalne napięcie robocze 14 V znacząco wpływa na wydajność?

Przy napięciu 14 V (58% z napięcia znamionowego 24 V) wentylator pracuje z prędkością około 1800 obr./min — znacznie poniżej prędkości znamionowej, przy zmniejszonym przepływie powietrza. Minimum 14 V to dolna granica rozruchu i pracy: wentylator niezawodnie uruchamia się i utrzymuje obroty przy napięciu 14 V, ale w przypadku znamionowych 3100 obr./min i wydajności 32,1 CFM wymagane jest napięcie 24 V. Górna granica 27,6 V (115% z 24 V) zapewnia bezpieczną pracę w warunkach przejściowego przepięcia.

P4: Czy 109P0824H701 jest bezpośrednim zamiennikiem innych wentylatorów 80×80×15 mm w tej samej klasie napięcia?

Kompatybilność fizyczna wymaga dopasowania wymiarów powierzchni 80×80×15mm i zasilania 24V DC. Zgodność elektryczna wymaga, aby 3-przewodowe złącze nowego wentylatora pasowało do odpowiedniego złącza w urządzeniu — w niektórych wentylatorach stosowane są różne obudowy złączy. Potwierdź, że kierunek obrotu ostrza jest zgodny z oryginałem: odwrócony kierunek przepływu powietrza zmniejsza efektywne chłodzenie. Warianty serii San Ace 80 firmy Sanyo Denki obejmują szeroki zakres prędkości i poziomów przepływu powietrza w ramach tej samej podstawy o wymiarach 80 × 80 × 15 mm.
