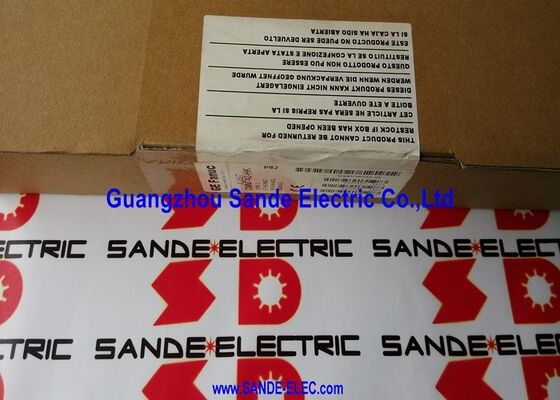

Moduł wyjściowy GE Fanuc 12/24 VDC 0,5 ampera 16 punktów IC694MDL740 IC694MDL74O IC-694MDL740

GE Fanuc IC694MDL740∙ Seria 90-30 16-punktowy 12/24V moduł wyjścia prądu stałego 0.5A/punkt / 2A/powszechny / dwie 8-punktowe grupy

16 punktów wyjścia DC w dwóch niezależnych grupach

IC694MDL740 to 16-punktowy moduł wyjściowy tranzystorowy dla PLC serii 90-30 firmy GE Fanuc.podzielone na dwie niezależne grupy 8 wyjściów, z których każda posiada wspólny terminal. Two separate common terminals means the two groups can be powered from different sources or switched independently — useful in panels where one group controls 24V DC loads while the other switches a different voltage or circuit.

Każde wyjście jest znamionowane na 0,5A ciągłe.lub dowolnej kombinacji o łącznej wartości 2A lub mniejszejW szafce z wszystkimi 16 wyjściami napędzających obciążenia cewki 24V DC (kontaktory, zawory magnetyczne, relę),obliczyć najgorszy równoczesny prąd na grupę i potwierdzić, że pozostaje w granicach wspólnego limitu 2APrzekroczenie tego poziomu powoduje uszkodzenie termiczne etapu wyjściowego, nawet jeśli poszczególne punkty są w obrębie ich wartości jednostkowej.

Główne specyfikacje

Kompatybilność z napędem i obciążeniem

Wskaźnik 4,78A w ciągu 10 ms jest tolerancją modułu na chwilowy prąd przepływowy podczas włączania obciążeń pojemnościowych lub silników.Zawory magnetyczne i kontaktory wytwarzają krótki wstrząs, gdy ich cewki po raz pierwszy zasilaneIC694MDL740 radzi sobie z tym uderzeniem bez uszkodzenia lub fałszywego wyładowania prądu, pod warunkiem że uderzenie w dowolnym punkcie nie przekracza 4,78A i że przestrzegana jest granica ciągłego prądu.

Utrata maksymalnego napięcia wyjściowego 1 V przez tranzystor wyjściowy przy prędkości nominalnej wpływa na rzeczywiste napięcie dostarczane do obciążenia.obciążenie wynosi co najmniej 23 V, co jest dopuszczalne dla standardowych urządzeń pola prądu stałego 24 VW przypadku obciążeń wymagających ściślejszej tolerancji napięcia należy uwzględnić ten spadek w wyborze urządzenia polowego.

Częste pytania

P1: Jaki jest maksymalny jednoczesny prąd, który mogą jednocześnie pobrać wszystkie 16 wyjściów?

Każda z dwóch grup ma wspólny limit 2A. Z dwiema niezależnymi grupami moduł może obsługiwać do 4A całkowitego jednoczesnego prądu wyjściowego (2A na grupę).Oznacza to, że nie więcej niż 4 wyjścia na grupę mogą być na poziomie 0Maksymalny prąd obciążenia pola obliczany jest na grupę przed uruchomieniem.

P2: Czy IC694MDL740 może napędzać bezpośrednio cewki przekaźnika 24V DC?

Tak. Standardowe cewki przekaźnikowe 24V DC pobierają 50-200mA, znacznie w granicach 0,5A na punkt. Podłącz cewkę bezpośrednio do punktu wyjściowego i zasilania pola 24V.Dodaj diodę swobodnie obracającą się po każdej cewce, jeśli nie jest ona zawarta w korpusie przekaźnika. To tłumi wzrost napięcia, gdy wyjście wyłącza się i chroni tranzystor wyjściowy.

P3: Co oznacza w praktyce spadek napięcia wyjściowego o maksymalnie 1 V?

Transistor wyjściowy ma napięcie nasycenia do 1 V podczas przewodzenia.W przypadku większości urządzeń przemysłowych o napięciu prądu stałego 1224 VJeśli podłączone urządzenie wymaga pełnego napięcia 24 V na swoich końcowych, napięcie zasilania musi zostać skompensowane o co najmniej 1 V.

Pytanie 4: Moduł ma napięcie 1224 V prądu stałego. Czy można jednocześnie używać obu poziomów napięcia w tym samym module?

Tak, ponieważ moduł posiada dwie niezależne grupy wyjściowe, z których każda posiada własny wspólny terminal, jedna grupa może działać z źródła prądu stałego 12V, podczas gdy druga z źródła prądu stałego 24V.Obie grupy są elektrycznie odizolowane od siebie na wspólnych końcach.

P5: Jakie są oznaki awarii punktu wyjścia IC694MDL740?

Nieprawidłowy tranzystor wyjściowy w jednym punkcie wytwarza punkt, który jest trwale wyłączony (otwarty obwód) lub trwale włączony (wypadek zwarcia).Badanie z PLC w trybie uruchamiania i punktem wyjściowym włączonym Na poziomie modułu wzór punktów awarii sąsiadujących ze sobą może wskazywać na wspólną awarię trybu, a nie na pojedyncze awarie tranzystora.
