GE FANUC 12/24 Vdc Wyjście IC693MDL741 IC-693MDL741

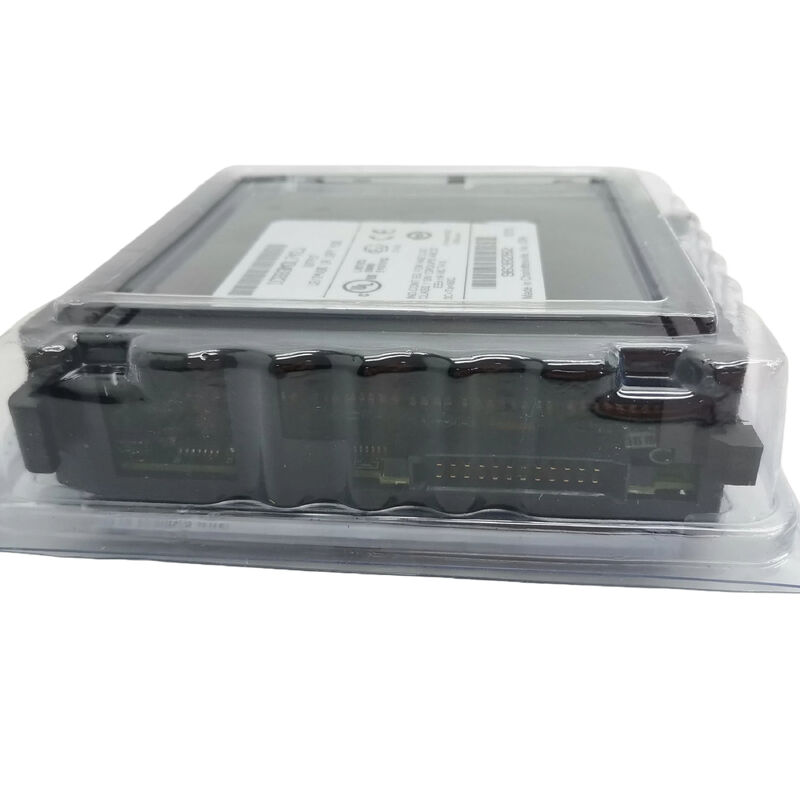

IC693MDL741 | 16-punktowy moduł wyjściowy DC GE Fanuc serii 90-30 — 12/24 V DC / 0,5 A na punkt / logika ujemna / 2 × 8 grup / izolacja 1500 V

Logika negatywna — co to oznacza w praktyce

Logika ujemna (tonąca) oznacza, że ​​każdy kanał wyjściowy łączy ujemną/wspólną stronę obciążenia z zaciskiem wyjściowym modułu. Dodatnie napięcie zasilania pochodzi z zewnętrznego źródła zasilania użytkownika bezpośrednio po jednej stronie obciążenia. Kiedy wyjście zostanie aktywowane, układ IC693MDL741 zapewnia ścieżkę prądową od obciążenia przez tranzystor wyjściowy do szyny ujemnej, co zamyka obwód.

To zagłębienie jest standardem dla wielu przemysłowych urządzeń polowych prądu stałego w japońskich i azjatyckich konwencjach dotyczących obrabiarek. Zawory elektromagnetyczne typu NPN, wskaźniki i cewki przekaźników podłączone do wejść opadających podłącza się bezpośrednio do wyjść IC693MDL741 bez odwracania polaryzacji. W przypadku obciążeń zasilających (PNP) wymagany jest przekaźnik pośredni lub inny wariant modułu.

Zewnętrzne zasilanie użytkownika 12 V lub 24 V DC zasila wszystkie urządzenia obiektowe. Układ IC693MDL741 zapewnia jedynie tranzystor przełączający — z płyty montażowej nie jest wyprowadzane żadne napięcie wzbudzenia.

Kluczowe dane techniczne

Dwie grupy po osiem osób — zorganizowane okablowanie i izolacja

16 punktów wyjściowych jest podzielonych na dwie równe grupy po 8. Każda grupa ma swój własny wspólny zacisk wyjściowy. To oznacza:

• Przejrzystość okablowania:Grupa 0 (punkty 0–7) i grupa 1 (punkty 8–15) są podłączone do oddzielnych wspólnych punktów zasilania. Urządzenia polowe w różnych obwodach napięciowych mogą korzystać z różnych grup bez zanieczyszczenia krzyżowego.
• Aktualna pojemność:Każdy wspólny obsługuje maksymalnie 2 A — 8 wyjść przy pełnym obciążeniu 0,5 A. Wspólny terminal musi być przystosowany do łącznego obciążenia wszystkich 8 punktów w tej grupie w najgorszych warunkach.
• Izolacja grupowa:Izolacja 500 V pomiędzy obiema grupami pozwala na różne potencjały zasilania zewnętrznego dla Grupy 0 i Grupy 1, w granicach izolacji. W przypadku całkowicie oddzielnych obwodów mocy obciążenia zapewnia to bezpieczną separację elektryczną pomiędzy grupami.

Scenariusze zastosowań

Sterowanie elektrozaworem na obrabiarce:Sterownik serii 90-30 zarządza 12 pneumatycznymi elektrozaworami (NPN, zagłębianie) w całym systemie mocowania przedmiotu obrabianego. Dwie grupy IC693MDL741 zapewniają oddzielne sterowanie dla lewego i prawego obwodów zaciskowych, ze wspólnym złączem dla każdej grupy.

Sterowanie panelem wskaźników:Szesnaście lampek kontrolnych stanu na panelu operatora maszyny podłączonych do 16 punktów wyjściowych. Wskaźniki LED w IC693MDL741 umożliwiają operatorowi HMI weryfikację ciągłości okablowania lampy podczas uruchamiania bez konieczności stosowania oddzielnego przyrządu do testowania lampy.

Napęd cewki przekaźnika do obciążeń wysokoprądowych:Układ IC693MDL741 steruje 16 ustawionymi cewkami przekaźników (24VDC, opadające). Przekaźniki przełączają styczniki silnika o wyższym prądzie 240VAC. 0,5 A na punkt wygodnie obsługuje standardowy prąd cewki przekaźnika 0,1–0,3 A.

Często zadawane pytania

P1: Jaka jest różnica między IC693MDL741 (logika ujemna) a IC693MDL740 (logika dodatnia)?

Układ IC693MDL740 wykorzystuje logikę dodatnią (sourcing) – jego wyjścia dostarczają prąd z szyny dodatniej do obciążenia. Układ IC693MDL741 wykorzystuje logikę ujemną (tonącą) — jego wyjścia zapewniają ścieżkę powrotną dla prądu obciążenia do szyny ujemnej. Wybór zależy całkowicie od konwencji okablowania urządzeń obiektowych. Urządzenia terenowe NPN wykorzystują tonięcie (IC693MDL741); Urządzenia polowe PNP wykorzystują źródło (IC693MDL740). Przed dokonaniem wyboru sprawdź specyfikacje urządzenia obiektowego i istniejące standardy okablowania.

P2: Czy IC693MDL741 można zainstalować w dowolnym gnieździe płyty bazowej serii 90-30?

Tak. IC693MDL741 instaluje się w dowolnym gnieździe we/wy płyty bazowej serii 90-30 — moduł nie jest przypisany do konkretnego gniazda. Programista PLC przypisuje adresowanie wejść/wyjść do slotu w konfiguracji systemu. Położenie gniazda określa mapowanie adresów we/wy, a nie funkcję modułu.

P3: Jaki zewnętrzny zasilacz jest potrzebny dla obwodów obiektowych IC693MDL741?

Użytkownik musi zapewnić zewnętrzne źródło zasilania 12 V lub 24 V DC dla urządzeń obiektowych — IC693MDL741 nie generuje wewnętrznie zasilania polowego. Zewnętrzne napięcie zasilania musi mieścić się w zakresie pracy modułu: 12 do 24V DC z tolerancją +20% i –15%. Oznacza to, że napięcie zasilania może mieścić się w zakresie od około 10,2 V do 28,8 V i nadal mieścić się w specyfikacji.

P4: Jakie typy obciążeń może sterować bezpośrednio IC693MDL741 przy natężeniu 0,5 A na punkt?

Zawory elektromagnetyczne (24 VDC, prąd cewki 0,1–0,4 A), lampki kontrolne i diody LED (24 VDC, do 0,5 A), cewki przekaźników (24 VDC, 0,1–0,3 A) i małe cewki styczników mieszczą się w zakresie wartości znamionowych 0,5 A. W przypadku obciążeń indukcyjnych (solenoidy, cewki przekaźników) dodaj diody tłumiące na cewce — wsteczne pole elektromagnetyczne przy odłączeniu zasilania może uszkodzić tranzystor wyjściowy bez tłumienia. Obciążenia silnika i duże styczniki przekraczające 0,5 A wymagają przekaźników pośrednich.

P5: Czy przyrostki wersji (741C, 741E, 741F, 741G) są funkcjonalnie równoważne?

Przyrostki liter (C, E, F, G) identyfikują wersje sprzętowe IC693MDL741. Wszystkie wersje są funkcjonalnie równoważne — ta sama specyfikacja 16-punktowego układu 12/24 V DC 0,5 A w logice ujemnej, to samo okablowanie i kompatybilność gniazd. Wersje odzwierciedlają wewnętrzne aktualizacje komponentów lub produkcji, zachowując jednocześnie kompatybilność wsteczną. Wymiana modelu 741G w systemie, w którym wcześniej używany był model 741C, nie wymaga żadnych zmian w programie.
