IC600YB801 I/O DALNE MODULY GE IC6OOYB8O1

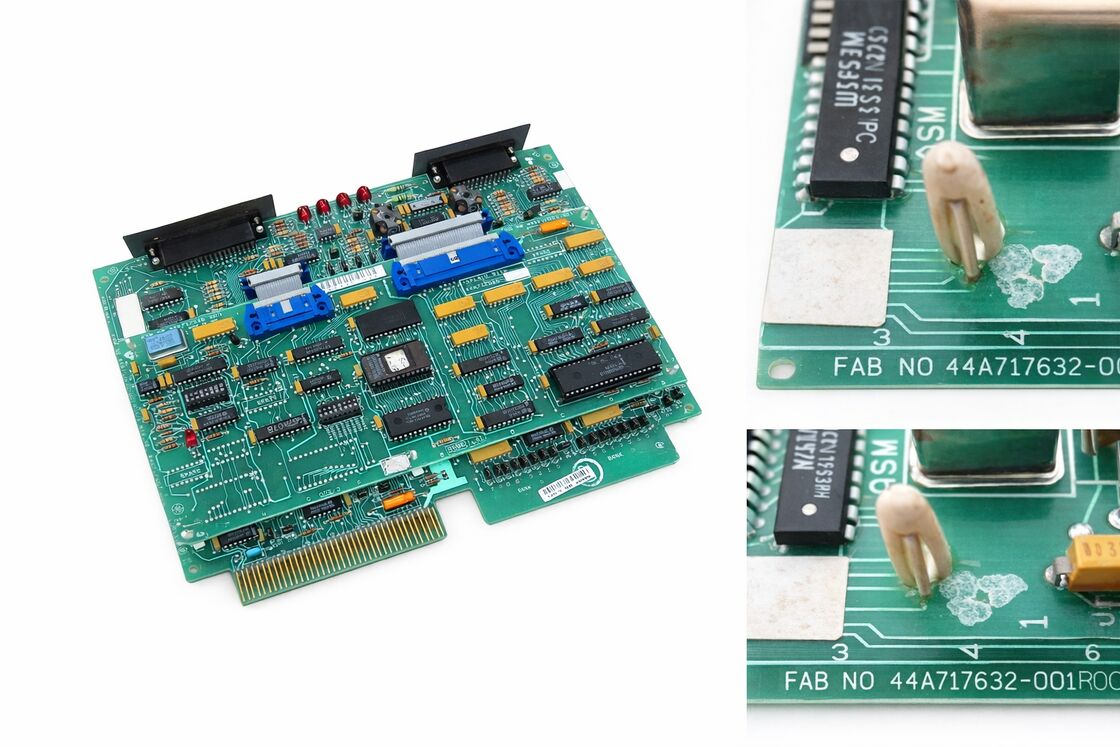

GE Fanuc Emerson IC600YB801

Moduł odbiornika zdalnych wejść/wyjść dla systemów sterowania serii Six

Główny opis

Moduł GE Fanuc Emerson IC600YB801 to Moduł odbiornika zdalnych wejść/wyjść przeznaczony dla platformy Series Six. W systemie sterowników PLC opartym na szafach ten moduł obsługuje komunikację między sterownikiem a strukturą zdalnych wejść/wyjść, pomagając systemowi zarządzać wymianą sygnałów poza główną szafą procesora.

Z 8 odniesień wejściowych i 8 odniesieniami wyjściowymi, moduł IC600YB801 nadaje się do rozproszonych środowisk wejść/wyjść, gdzie stabilna komunikacja między szafami jest niezbędna do codziennego działania.

W praktycznych pracach konserwacyjnych moduł ten jest często wykorzystywany, gdy technicy zajmują się problemami z komunikacją zdalnych szaf, niestabilną transmisją sygnału lub problemami z ciągłością w łańcuchu wejść/wyjść.

Ponieważ należy do starszego środowiska Series Six, ten model pozostaje użyteczny w zakładach, które nadal eksploatują długo działający sprzęt i potrzebują odpowiedniego modułu zamiennego, aby zachować pierwotną architekturę sterowania.

Tabela parametrów

Zastosowania

Moduł IC600YB801 jest dobrze dopasowany do zdalnych systemów wejść/wyjść Series Six, zwłaszcza tam, gdzie komunikacja po stronie pola lub zdalnej szafy musi pozostać stabilna bez przeprojektowywania pierwotnej instalacji PLC.

Typowe zastosowania obejmują:

• Obsługa komunikacji zdalnych szaf w systemach Series Six
• Wymiana sygnałów rozproszonych wejść/wyjść
• Konserwacja i modernizacja starszych sterowników PLC
• Wymiana uszkodzonych modułów odbiorników zdalnych wejść/wyjść
• Zapasy części zamiennych dla długo działających systemów sterowania przemysłowego

Uwagi serwisowe

Ponieważ moduł ten działa w ścieżce zdalnych wejść/wyjść, diagnostyka błędów powinna obejmować więcej niż sam moduł.

Dobra praktyka serwisowa polega na sprawdzeniu ustawień adresów szaf, ciągłości zdalnych szaf i stanu połączeń komunikacyjnych przed wymianą modułu odbiornika.

Takie podejście pomaga zmniejszyć liczbę niepotrzebnych wymian płyt i zwiększa efektywność napraw.

Często zadawane pytania

P1: Jaka jest główna rola modułu IC600YB801 w systemie Series Six?
Jego główną rolą jest odbieranie i przetwarzanie danych zdalnych wejść/wyjść w architekturze Series Six. Dokumentacja publiczna wskazuje również, że monitoruje on kilka warunków błędów związanych z parzystością danych i ciągłością zdalnych szaf, więc działa jako coś więcej niż tylko pasywna płyta interfejsu.

P2: Co w praktyce oznaczają 8 odniesień wejściowych i 8 wyjściowych?
Określają one pojemność odniesień modułu do komunikacji w ramach schematu zdalnych wejść/wyjść. Fragment instrukcji Series Six zauważa, że 8 odniesień wyjściowych jest zarezerwowanych do przyszłego użytku, podczas gdy 8 odniesień wejściowych zapewnia użytkownikowi informacje o module zgodnie z wyborem przełącznika adresu szafy.

P3: Czy ten moduł jest przeznaczony głównie do nowych systemów, czy do wsparcia starszych rozwiązań?
W rzeczywistym obrocie jest on przede wszystkim istotny dla wsparcia starszych rozwiązań. Series Six to starsza platforma sterowników PLC firmy GE, a obecnie moduł ten jest najczęściej używany do konserwacji, napraw lub przedłużania żywotności systemu, a nie do projektowania nowych automatyzacji.

P4: Co technicy powinni sprawdzić przed wymianą modułu IC600YB801?
Powinni zweryfikować ustawienia adresów szaf, sprawdzić ciągłość zdalnych wejść/wyjść i potwierdzić, że błąd faktycznie leży w ścieżce odbiornika, a nie gdzie indziej w łańcuchu.

Ponieważ moduł ten jest powiązany z monitorowaniem parzystości i ciągłości, rozwiązywanie problemów powinno obejmować zarówno integralność danych, jak i stan zdalnych szaf.

P5: Dlaczego dokładne dopasowanie numeru części jest ważne dla tego modułu?
Moduły zdalnych wejść/wyjść są ściśle powiązane z ich rodziną sterowników i metodą komunikacji w szafie. Ponieważ IC600YB801 jest specjalnie zidentyfikowany jako Moduł odbiornika zdalnych wejść/wyjść Series Six, użycie dokładnego modelu jest najbezpieczniejszym sposobem na zachowanie kompatybilności w starszym systemie.
