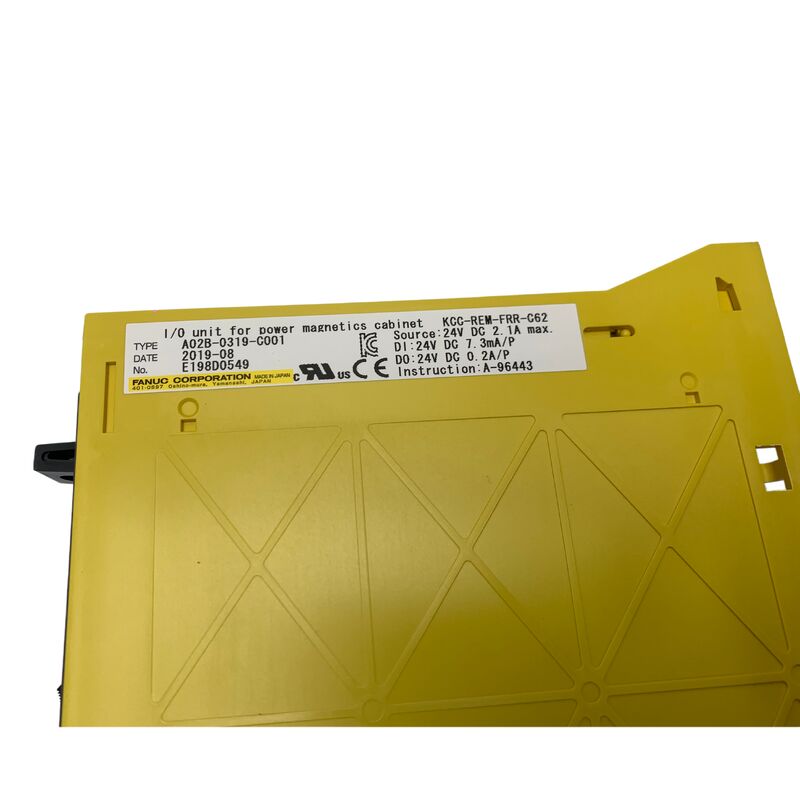

A02B-0319-C001 | Jednostka we/wy FANUC — szafka zasilająca / łącze we/wy / styczniki sterowane za pomocą PMC i blokady bezpieczeństwa

Szafka Power Magnetics — co zawiera i dlaczego potrzebne są wejścia/wyjścia

Większość przemysłowych obrabiarek CNC oddziela elektronikę sterującą od komponentów elektrycznych mocy. W szafie sterowniczej CNC znajduje się komputer CNC, serwonapędy i napęd wrzeciona. Theszafka magnetyczna mocyto powiązany panel elektryczny zawierający sprzęt przełączający o wysokim natężeniu prądu i wysokim napięciu:

• Rozrusznik silnika wrzeciona głównego:Stycznik prądu przemiennego, który łączy lub odłącza zasilanie sieciowe silnika wrzeciona
• Rozrusznik pompy płynu chłodzącego:Stycznik sterujący silnikiem pompy płynu chłodzącego
• Rozrusznik agregatu hydraulicznego:Stycznik układu hydraulicznego maszyny
• Styczniki zwalniające hamulec osi:Steruje hamulcami elektromagnetycznymi na osiach maszyny, w których zamontowane są hamulce
• Przekaźniki przeciążeniowe:Przekaźniki zabezpieczające wykrywające przetężenie silnika i wyzwalające odpowiedni stycznik
• Blokady bezpieczeństwa:Przełączniki osłon drzwi, skanery obszaru, przekaźniki zatrzymania awaryjnego i powiązane z nimi styki monitorujące

Logika drabinkowa PMC (programowalne sterowanie maszyną) systemu CNC musi monitorować stan wszystkich tych urządzeń i kontrolować ich stany włączenia/wyłączenia. A02B-0319-C001 to moduł we/wy umożliwiający taką komunikację — zapewnia fizyczne zaciski wejściowe i wyjściowe wewnątrz szafy mocy magnetycznej i łączy te zaciski z systemem CNC za pośrednictwem magistrali I/O Link.

Kluczowe informacje o produkcie

Sterowanie i monitorowanie PMC za pośrednictwem tego urządzenia

Program drabinkowy PMC CNC steruje szafką mocy magnetycznej poprzez A02B-0319-C001. Typowe interakcje PMC:

Wyjścia (CNC → szafka):Polecenie uruchomienia/zatrzymania wrzeciona; włączenie/wyłączenie pompy płynu chłodzącego; włączanie/wyłączanie układu hydraulicznego; polecenie zwolnienia hamulca osi; polecenie elektromagnesu zamykającego drzwi.

Wejścia (szafa → CNC):Sygnał zwrotny stycznika wrzeciona (potwierdzone włączenie/wyłączenie); stan wyłączenia przekaźnika przeciążeniowego; zabezpieczenie drzwi otwarte/zamknięte; osiągnięte ciśnienie hydrauliczne; niski poziom płynu chłodzącego; stan obwodu zatrzymania awaryjnego.

Drabina PMC odczytuje te wejścia w każdym cyklu skanowania i reaguje zgodnie z zaprogramowaną logiką maszyny — zapobiegając uruchomieniu wrzeciona, jeśli drzwi są otwarte, zatrzymując cały ruch w przypadku wystąpienia przeciążenia i wykonując odpowiednią sekwencję wyłączania, gdy aktywowany jest wyłącznik awaryjny.

Scenariusze zastosowań

Diagnostyka usterek wejść/wyjść elementów magnetycznych mocy:Centrum obróbcze generuje przerywany alarm uruchomienia wrzeciona. Badanie potwierdza, że ​​sygnał zwrotny stycznika wrzeciona nie dociera konsekwentnie do CNC. Testowana jest komunikacja I/O Link z A02B-0319-C001 i urządzenie zostaje zidentyfikowane jako źródło błędu. Wymiana przywraca niezawodną komunikację we/wy z szafy zasilania i magnesów.

Nowa instalacja elektryczna maszyny:Konstruktor obrabiarek instaluje A02B-0319-C001 w szafce mocy magnetycznej podczas budowy maszyny. Całe okablowanie sterujące stycznikiem i okablowanie sprzężenia zwrotnego kończy się na tym urządzeniu. Pojedynczy kabel I/O Link łączy się z powrotem z systemem CNC, eliminując wiązkę wieloprzewodową, która w innym przypadku byłaby wymagana.

Często zadawane pytania

P1: Jaki jest standard komunikacji I/O Link używany w A02B-0319-C001?

FANUC I/O Link to opatentowany przez firmę FANUC protokół szybkiej komunikacji szeregowej. Wykorzystuje architekturę master-slave — CNC jest węzłem głównym, a A02B-0319-C001 jest węzłem podrzędnym. Master odpytuje wszystkie węzły w zdefiniowanym cyklu, zbierając dane wejściowe i dostarczając polecenia wyjściowe. Czas cyklu łącza we/wy jest wystarczająco szybki, aby sprostać wymaganiom sterownika PMC w zakresie sterowania maszyną w czasie rzeczywistym. Protokół działa poprzez standardową skrętkę ekranowaną lub światłowód, w zależności od konfiguracji systemu.

P2: Ile punktów we/wy zapewnia A02B-0319-C001?

Liczba punktów we/wy jest definiowana przez konkretny wariant urządzenia i jego wewnętrzną konfigurację modułu we/wy. Jednostki we/wy FANUC do szaf elektroenergetycznych zazwyczaj zapewniają od 32 do 64 cyfrowych wejść i wyjść w różnych kombinacjach. Dokładna liczba punktów i przypisanie adresów we/wy dla A02B-0319-C001 są zdefiniowane w instrukcji połączeń CNC FANUC dla konkretnego typu sterowania. Mapowanie adresów we/wy modułu PMC musi odpowiadać skonfigurowanemu zakresowi adresów fizycznego modułu we/wy.

P3: Czy moduł A02B-0319-C001 można dodać do systemu, który obecnie nie ma wejść/wyjść w szafce mocy i magnesów?

Dodanie modułu A02B-0319-C001 wymaga wolnego gniazda łącza we/wy w systemie CNC — łącze we/wy zazwyczaj obsługuje wiele węzłów, ale łączna liczba jest ograniczona. Należy także zaktualizować program PMC systemu CNC, aby można było odczytywać i zapisywać nowe adresy we/wy. Dodanie nowej jednostki we/wy bez aktualizacji programu PMC powoduje, że fizyczne wejścia/wyjścia są nieadresowane — sprzęt jest podłączony, ale system CNC go ignoruje. Informacje na temat dostępnej przepustowości węzła i procedury adresowania można znaleźć w instrukcji podłączenia łącza we/wy CNC.

P4: Jakie są konsekwencje awarii A02B-0319-C001 podczas pracy maszyny?

Jeśli podczas pracy zostanie utracona komunikacja łącza we/wy z modułem A02B-0319-C001, system CNC wygeneruje alarm łącza we/wy. Systemy bezpieczeństwa są zaprojektowane tak, aby były odporne na awarie — drabinka PMC zazwyczaj ustawia wszystkie wyjścia w ich bezpieczny stan (styczniki wyłączone, hamulce włączone) w przypadku utraty komunikacji z modułem we/wy. Maszyna się zatrzyma. Ponowne uruchomienie wymaga przywrócenia komunikacji we/wy, potwierdzenia, że ​​nie występują żadne inne warunki awaryjne i zresetowania modułu PMC.

P5: Czy wymiana A02B-0319-C001 wymaga zmian w programie PMC?

Nie, jeśli jednostka zamienna jest tym samym modelem, ma tę samą liczbę wejść/wyjść i konfigurację adresów łącza we/wy. Program PMC używa adresów we/wy, a nie numeru seryjnego jednostki sprzętowej. Dopóki zamiennik A02B-0319-C001 jest skonfigurowany na ten sam adres łącza I/O co uszkodzona jednostka, istniejący program PMC będzie się z nim komunikował bez modyfikacji. Przed zamontowaniem zamiennika potwierdź adres łącza we/wy z konfiguracji uszkodzonego urządzenia.
