FANUC A03B-0819-C106 | AID32F1 32-punktowy moduł wejść cyfrowych DC — 12/24 V DC / Stan diody LED / System we/wy CNC/robotyki

Numer części:A03B-0819-C106

Producent:Korporacja FANUC (Japonia)

Rodzaj produktu:Moduł wejść cyfrowych — 32 punkty

32 wejścia cyfrowe dla systemu CNC FANUC i systemu we/wy robota

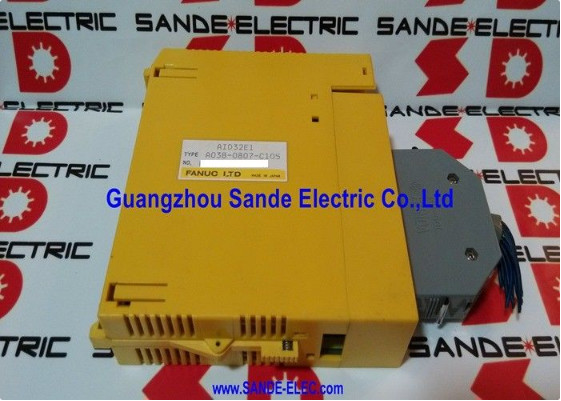

A03B-0819-C106 to cyfrowy moduł wejściowy model AID32F1 dla rozproszonego systemu we/wy FANUC A03B-0819 — modułowa architektura we/wy stosowana w systemach obróbki CNC FANUC i sterownikach robotów FANUC. Każdy moduł podłącza się do płyty montażowej (ABU05A lub ABU10A), która łączy się z systemem CNC lub sterownikiem robota jako urządzenie podrzędne na magistrali we/wy.

Trzydzieści dwa cyfrowe punkty wejściowe odczytują stan urządzeń obiektowych — wyłączników krańcowych, czujników zbliżeniowych, wyłączników ciśnieniowych, przycisków, przekaźników blokujących i sygnałów zwrotnych podłączonych do serwonapędu — i zgłaszają ich stany do sterownika PMC CNC lub programu systemowego sterownika robota. Oznaczenie AID32F1 identyfikuje ten moduł jako 32-punktowy typ wejścia w rodzinie modułów A03B-0819.

Każdy z 32 punktów wejściowych posiada dedykowany wskaźnik LED na przodzie modułu. Te diody LED świecą, gdy odpowiednie wejście jest w stanie WŁ. — zasilane jest sygnałem 12 V lub 24 V prądu stałego z urządzenia obiektowego. Ta punktowa matryca LED to pierwsze narzędzie do uruchamiania i diagnozowania usterek: bez licznika lub oprogramowania monitorującego PLC instalator może sprawdzić, czy każdy czujnik dostarcza sygnał do modułu, odczytując bezpośrednio ze wskaźników świetlnych modułu.

Akceptacja wejścia dwunapięciowego 12 V/24 V obejmuje zakres czujników prądu stałego i wyjść przełączających powszechnych w nowoczesnych instalacjach obrabiarek i robotów, co pozwala uniknąć konieczności precyzyjnego dopasowywania napięć zasilania.

Kluczowe dane techniczne

A03B-0819 Architektura systemu we/wy

A03B-0819-C106 to jeden moduł w szerszym systemie we/wy. Kompletny węzeł wymaga płyty montażowej (ABU05A lub ABU10A), modułu zasilania (A03B-0819-C011 / AIF01A) oraz wybranej kombinacji modułów wejściowych i wyjściowych. Typowe typy modułów w tej samej rodzinie obejmują moduły wyjść cyfrowych, moduły analogowe i inne warianty wejść/wyjść. Moduł wejściowy AID32F1 można umieścić w dowolnym dostępnym gnieździe na płycie montażowej wraz z innymi modułami w tym samym węźle.

Często zadawane pytania

P1: Jaka jest różnica między A03B-0819-C106 (AID32F1) a A03B-0819-C111 (AID32H1)?

Obydwa są 32-punktowymi modułami wejść cyfrowych z serii A03B-0819. Przyrostki F1 i H1 identyfikują różne specyfikacje obwodów wejściowych — zazwyczaj związane z prądem wejściowym, czasem filtrowania lub charakterystyką kondycjonowania sygnału. Przed zamówieniem zamiennika potwierdź, który wariant jest zainstalowany w maszynie, na podstawie własnej etykiety modułu. Obydwa typy pasują do tych samych gniazd na płycie montażowej.

P2: Czy moduł A03B-0819-C106 można wymienić, zasilając płytę montażową?

Moduły we/wy FANUC A03B-0819 umożliwiają wymianę podczas pracy w systemach, w których płyta montażowa i moduł zasilania obsługują tę funkcję. Sprawdź w dokumentacji modułu we/wy FANUC dla konkretnego sterownika, czy obsługiwana jest funkcja hot-swap. Jeśli nie zostanie to potwierdzone, przed włożeniem lub wyjęciem modułu we/wy wyłącz płytę montażową.

Pytanie 3: Wszystkie 32 wejścia modułu są wyłączone, ale urządzenia obiektowe są aktywne. Gdzie jest wina?

Sprawdź zasilanie wejściowe (wspólne 12 V lub 24 V DC) modułu — jeśli wspólny zacisk utracił zasilanie, wszystkie 32 wejścia będą jednocześnie odczytywane jako wyłączone, niezależnie od stanu urządzenia polowego. Sprawdź napięcie na zacisku wejściowym zasilania modułu. Jeśli zasilanie zostanie potwierdzone, sprawdź okablowanie pomiędzy każdym urządzeniem obiektowym a zaciskami wejściowymi modułu. Jednoczesny stan całkowitego wyłączenia jest bardziej prawdopodobnym problemem z zasilaniem lub okablowaniem niż awarią modułu.

Pytanie 4: Dioda LED wejścia świeci się, ale sterownik CNC PMC nie rejestruje wejścia. Co należy sprawdzić?

Jeżeli dioda LED się świeci oznacza to, że obwód wejściowy modułu prawidłowo odbiera sygnał 12/24V DC. Prawdopodobnie błąd dotyczy przypisania adresu we/wy — moduł PMC może odczytać inny adres we/wy niż pozycja modułu. Sprawdź konfigurację mapy we/wy w systemie CNC lub sterowniku robota, aby upewnić się, że pozycja gniazda modułu odpowiada oczekiwanemu adresowi PMC. Upewnij się również, że płyta montażowa została rozpoznana przez kontroler na magistrali we/wy.

P5: Skąd pochodzi A03B-0819-C106?

Za pośrednictwem rynku wtórnego modułów we/wy FANUC — dealerzy maszyn CNC i części do robotów FANUC, sprawdzeni dostawcy nadwyżek i usługi naprawcze. System A03B-0819 jest używany w dużej liczbie instalacji CNC i robotów firmy FANUC, zapewniając dobrą dostępność na rynku wtórnym. Przed złożeniem zamówienia sprawdź A03B-0819-C106 (AID32F1) na etykiecie zainstalowanego modułu.
