FANUC KEYBOARD FILM A98L-0005-0298#T A98L00050298#T A98L-OOO5-O298#T Membrana FANUC

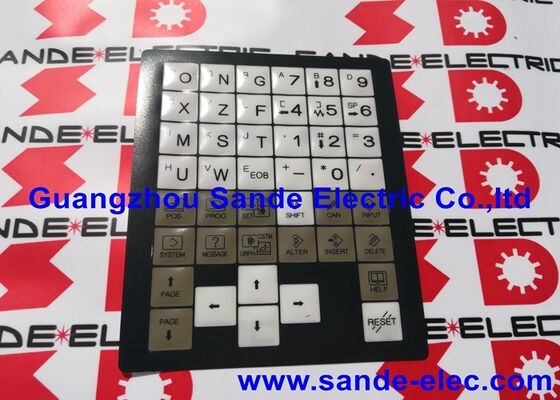

FANUC A98L-0005-0298#T | Arkusz kluczy membranowych MDI z 44 klawiszami — klawiatura 0i-TC / 0i-MC CNC / A02B-0309-B502 MDI

Numer części:A98L-0005-0298#T

Producent:Korporacja FANUC (Japonia)

Rodzaj produktu:Arkusz kluczy membranowych MDI — 44 klawisze

Warstwa membrany, której operatorzy dotykają każdego dnia

A98L-0005-0298#T to 44-klawiszowy arkusz klawiszy membranowych do sekcji MDI paneli operatorskich CNC 0i-TC i 0i-MC firmy FANUC — w szczególności klawiatury A02B-0309-B502. Jest to nakładka dotykowa, która znajduje się nad podstawową matrycą przełączników klawiatury, tworząc powierzchnię, którą operator maszyny naciska podczas każdego cyklu: wyboru trybu, wprowadzania danych, edycji programu, powrotu do punktu odniesienia osi i wszystkich ręcznych operacji na maszynie.

Membrana to cienki, elastyczny, zadrukowany arkusz, na którym znajdują się etykiety klawiszy, oraz przezroczysta, wyczuwalna w dotyku kopułka, która rejestruje każde naciśnięcie klawisza. W maszynie CNC pracującej w systemie zmianowym powierzchnia klawiatury MDI wytrzymuje tysiące naciśnięć klawiszy dziennie. Z biegiem czasu atrament na etykietach klawiszy zużywa się — operatorzy naciskają puste lub ledwo czytelne klawisze, samodzielnie. Olej, mgła chłodziwa i pył metalowy ze środowiska obróbki wnikają w powierzchnię klucza i przyspieszają tę degradację. Membrana jest elementem, który w widoczny sposób ulega uszkodzeniu jako pierwszy w zespole klawiatury MDI; jego wymiana przywraca wyraźną identyfikację klawiszy bez konieczności całkowitej wymiany klawiatury.

Sufiks #T w numerze części identyfikuje tę membranę jako specyficzny wariant nakładki dla klawiatury A02B-0309-B502 w niższych konfiguracjach sterowania 0i-TC i 0i-MC. Potwierdza to fakt, że w tej konfiguracji klawiatury zastosowano ten sam typ membrany, który jest zwykle montowany w sterownikach 0i-MC. Przed złożeniem zamówienia sprawdź numer części klawiatury (A02B-0309-B502) na podstawie zainstalowanej klawiatury — seria membran FANUC A98L obejmuje wiele wariantów dla różnych układów klawiatur, liczby klawiszy i generacji CNC.

Kluczowe dane techniczne

Wymiana membrany — na czym polega ta praca

Membrana jest usuwana i wymieniana z przodu klawiatury. Nie ma potrzeby ingerowania w matrycę przełączników klawiatury pod membraną – montaż membrany to wymiana powierzchni, a nie naprawa elektroniki klawiatury. Przed założeniem nowej membrany wyczyść przednią powierzchnię klawiatury, aby upewnić się, że pod spodem nie pozostały żadne zanieczyszczenia. Prawidłowe osadzenie zapewnia prawidłowe dopasowanie wszystkich kluczowych pozycji kopuły do ​​znajdujących się pod nimi styków przełącznika. Nieprawidłowo ustawiona membrana powoduje powstawanie klawiszy, które wymagają nadmiernej siły lub nie rejestrują niezawodnie naciśnięć.

Często zadawane pytania

P1: Czy membrana A98L-0005-0298#T będzie pasować do jakiejkolwiek innej klawiatury FANUC MDI?

Nie — membrana została zaprojektowana specjalnie dla klawiatury A02B-0309-B502. Wymiary, liczba klawiszy i układ klawiszy muszą dokładnie pasować, aby membrana pasowała do znajdujących się pod spodem styków przełącznika. Sąsiednie warianty membran FANUC (różne numery części A98L) obsługują różne zespoły klawiatur. Przed złożeniem zamówienia potwierdź identyfikację klawiatury A02B-0309-B502.

P2: Czy wymiana membrany wymaga wyjęcia klawiatury MDI z panelu operatora?

Zazwyczaj tak — klawiaturę zwykle wyjmuje się z panelu, aby zapewnić wygodny dostęp do przedniej powierzchni podczas wymiany membrany. Klawiatura łączy się ze sterowaniem CNC za pomocą kabla taśmowego; odłącz ostrożnie i zanotuj orientację kabla przed odłączeniem. Przed włączeniem urządzenia prawidłowo zainstaluj ponownie kabel.

P3: Jak często należy wymieniać membranę MDI na maszynie produkcyjnej?

Żywotność membrany zależy od schematu zmian, sposobu użytkowania przez operatora i środowiska maszyny. W maszynie jednozmianowej membrana może wytrzymać 3–5 lat. Na trzyzmianowej maszynie produkcyjnej pracującej w ciężkich warunkach toczenia lub frezowania wymiana co roku lub co dwa lata nie jest niczym niezwykłym. Praktycznym wskaźnikiem jest czytelność klawiszy — należy je wymienić, jeśli kluczowe etykiety nie są już wyraźnie czytelne.

P4: Czy można zidentyfikować membranę OEM FANUC na podstawie reprodukcji dostępnych na rynku wtórnym?

Oryginalne membrany FANUC OEM są opatrzone etykietą z numerem części FANUC i są produkowane zgodnie z oryginalną specyfikacją druku. Membrany innych producentów różnią się jakością – wyczucie kopułki, trwałość atramentu i jakość kleju mogą różnić się od oryginału. W przypadku maszyn, w których niezawodność interfejsu operatora ma kluczowe znaczenie, najbezpieczniejszym wyborem są membrany OEM.

P5: Skąd pochodzi A98L-0005-0298#T?

Poprzez autoryzowane kanały serwisowe FANUC i uznany rynek części zamiennych do kluczy membranowych FANUC — specjaliści FANUC zajmujący się wymianą klawiatur, usługi naprawy CNC i dostawcy membran OEM. DNC Electronics (Wielka Brytania) potwierdza, że ​​ta część jest zwykle przechowywana w magazynie z dostawą tego samego lub następnego dnia. Przed złożeniem zamówienia sprawdź, czy numer części klawiatury (A02B-0309-B502) odpowiada zainstalowanej jednostce.
