Delta RS232 Kabel serwo silnika Kabel sterownika ASD-A2-EN1005

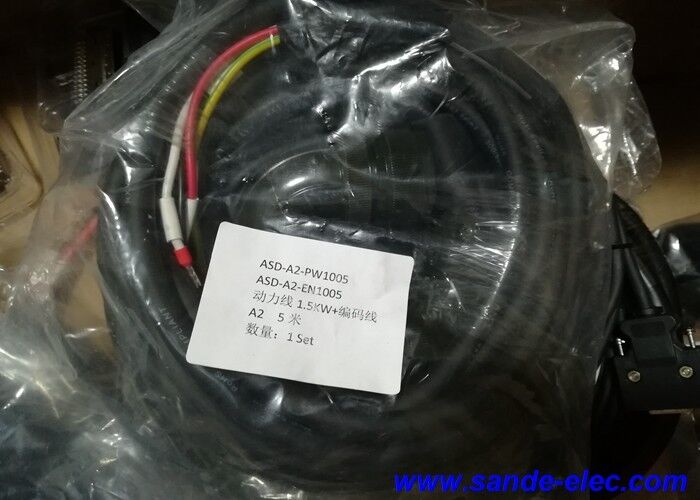

ASD-A2-EN1005 ∙ Delta ASDA-A2 Encoder Feedback Cable 5m / Pre-Assembled / ASDA-A2 do serwo silnika Encoder ECMA

Kabel zwrotny kodera dla serwo-systemów Delta ASDA-A2

ASD-A2-EN1005 to 5-metrowy wstępnie zmontowany kabel zwrotny kodera z asortymentu akcesoriów do serwo systemu ASDA-A2 firmy Delta Electronics. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

Na wysokości 5 metrów, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

Główne specyfikacje

Interfejs kodera ASDA-A2

System serwo ASDA-A2 wykorzystuje koder o wysokiej rozdzielczości zintegrowany z serwomotorem ECMA:

Rozdzielczość kodera 20-bitowego:Silniki Delta ECMA są wyposażone w 20-bitowy koder 048W przypadku wyjątkowej rozdzielczości pozycji, liczba obrotów wynosi 576.Ten wysokiej rozdzielczości sprzęgłowy umożliwia ASDA-A2 osiągnąć precyzyjne pozycjonowanie wymagane w wysokiej dokładności CNC i aplikacji automatyki.

Wsparcie absolutnego kodera:Niektóre warianty silników ECMA zawierają 17-bitowy absolutny koder umożliwiające działanie osi bez ukierunkowania przy podłączeniu.

Dane o szeregu szyfrowania dużych prędkościKoder przekazuje dane pozycyjne do ASDA-A2 za pośrednictwem szybkiego interfejsu seryjnego.

Wnioski

Oś maszynowa CNC Delta ASDA-A2:serwomotory ECMA w centrach obróbki CNC, centrach obróbkowych i szlifowania z wykorzystaniem napędów ASDA-A2 1 ASD-A2-EN1005 na oś serwo na standardowych odległościach przejazdu kabli 5 m.

Pozycjonowanie automatyki przemysłowej:Asy serwo napędzane ASDA-A2 na zautomatyzowanym wyposażeniu do montażu, obróbki materiałów i precyzyjnego pozycjonowania z silnikami ECMA.

Opakowanie i etykietowanie szybkiego ruchu:Serwo sterowane urządzenia do obróbki, napełniania i etykietowania sieci z wykorzystaniem serwo systemów ASDA-A2 i ECMA.

Precyzyjne sterowanie ruchem:E-CAM (elektroniczna kamera) i aplikacje zsynchronizowanego ruchu z wykorzystaniem zaawansowanych funkcji sterowania ASDA-A2obcięcie obrotowe, i kontroli rejestracji.

Częste pytania

P1: Czy ASD-A2-EN1005 może być stosowany z innymi serwerami z serii Delta ASDA?

ASD-A2-EN1005 jest przeznaczony do interfejsu CN2 serii ASDA-A2. Inne serii napędów Delta ASDA (ASDA-B2, ASDA-A3) mogą używać różnych formatów złączy CN2 lub protokołów interfejsu kodera.Potwierdź z dokumentacji serwo systemu Delta, że złącze napędu i protokołu kodera dopasowania przed użyciem tego kabla z napędu nie A2.

P2: Jakie objawy wskazują na wadliwy kabel kodujący ASD-A2-EN1005?

uszkodzony lub uszkodzony kabel kodujący wywołuje alarmy komunikacyjne kodującego na ASDA-A2 (kody błędu, takie jak AL002, AL003, AL009 lub kody błędu kodującego w zależności od konkretnego typu błędu),nieprawidłowe oddziaływanie na prędkość ruchu silnika, błędy licznika pozycji lub całkowita utrata sygnału kodera powodując awarię napędu przy włączeniu.Sprawdź zasięg złącza kabla na obu końcach przed potępieniem kabla .

P3: Czy ASD-A2-EN1005 jest kompatybilny z silnikami ECMA wykorzystującymi kodery absolutne?

Napędy Delta ASDA-A2 obsługują zarówno silniki ECMA z koderami przyrostowymi, jak i absolutnymi za pośrednictwem tego samego interfejsu CN2.Kabel ASD-A2-EN1005 przenosi dane obu typów koderów za pośrednictwem tego samego kabla i złączaZarówno absolutne (17 bitów) jak i przyrostowe (20 bitów) interfejsy koderów ECMA używają tego samego złącza CN2 i tego samego kabla ASD-A2-EN1005.

P4: Jaka jest maksymalna długość kabla kodującego dla systemów Delta ASDA-A2?

Delta określa maksymalną długość kabla kodującego dla ASDA-A2 w instrukcji obsługi wzmacniacza serwowego.Interfejs szeregowego kodera o dużej prędkości ma maksymalne ograniczenia długości kabla związane z czasem sygnału i pojemnością kabla. Standardowe instalacje wykorzystują kable o długości do 20 m lub dłuższej dla niektórych konfiguracji. Potwierdź maksymalną długość z dokumentacji ASDA-A2 firmy Delta dla konkretnego używanego typu kodera.
