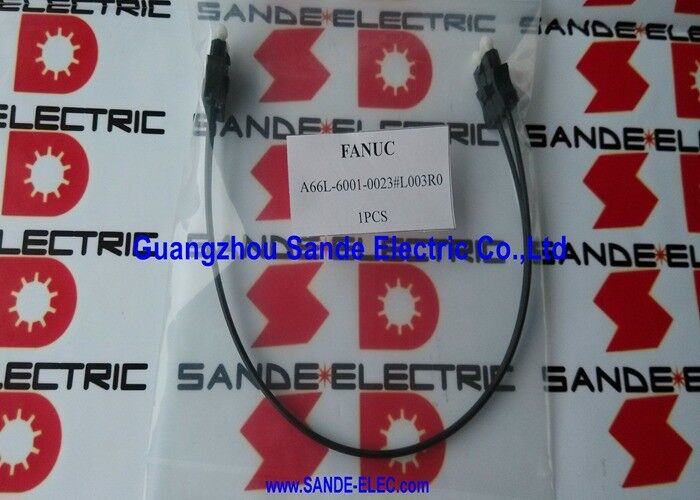

Dostosowany interfejs Kabel światłowodowy A66L-6001-0023

A66L-6001-0023 | Kabel światłowodowy FANUC FSSB — wewnątrz szafki / COP10A-COP10B / łańcuch serwo SVM / wiele długości

Kabel światłowodowy FSSB — podłączanie szyny serwo wewnątrz szafy

A66L-6001-0023 to kabel światłowodowy firmy FANUC do magistrali FSSB (FANUC Serial Servo Bus) — szybkiej optycznej magistrali szeregowej, która przesyła polecenia osi i dane zwrotne z enkodera pomiędzy jednostką sterującą CNC FANUC a modułami wzmacniaczy serwo wewnątrz szafy napędowej.

Każdy kabel A66L-6001-0023 przenosi jeden segment połączenia łańcuchowego FSSB z jednego optycznego portu transmisyjnego COP10A do optycznego portu odbiorczego COP10B następnego modułu. Wiele kabli A66L-6001-0023 łączy się ze sobą wewnątrz szafy, tworząc kompletną magistralę komunikacyjną FSSB obsługującą wszystkie osie serwo w systemie.

Kluczowe informacje o serii

Konstrukcja bez osłony — tylko wewnątrz szafki

Bez osłony konstrukcja sprawia, że ​​A66L-6001-0023 jest kompaktowy i lekki do użytku wewnątrz szafy:

Do zabezpieczonego prowadzenia w zamkniętej szafie sterowniczej:Bez wzmocnionej powłoki zewnętrznej serii A66L-6001-0026 N/S, kabel A66L-6001-0023 jest fizycznie bardziej delikatny — odpowiedni do krótkich, chronionych tras między sąsiadującymi modułami wewnątrz szafy, ale nie do prowadzenia zewnętrznego.

Nie dla routingu zewnętrznego:W przypadku połączeń FANUC HSSB pomiędzy oddzielnymi szafami wymagana jest wzmocniona seria osłonowa A66L-6001-0026 N/S.

Aplikacje

Okablowanie szafy systemu serwo FANUC αi:Wszystkie centra obróbcze CNC, centra tokarskie i szlifierki FANUC wykorzystujące moduły serwo αi (lub βi) z komunikacją FSSB — jeden kabel A66L-6001-0023 na każdy segment międzymodułowy w szafie.

Kontrolery robotów FANUC R-30iA/R-30iB/R-30iB+:Kontrolery robotów wykorzystujące FSSB do podłączenia płyty głównej do wewnętrznych modułów wzmacniaczy serwo — krótkie kable A66L-6001-0023 łączą sąsiednie moduły wewnątrz szafy sterownika.

Systemy CNC FANUC 16i/18i/21i/30i:Szafy sterownicze CNC z wieloma osiami SVM wykorzystujące magistralę optyczną FSSB — każdy moduł osi w łańcuchu wymaga jednego odcinka kabla.

Często zadawane pytania

P1: Jaka jest różnica między A66L-6001-0023 (FSSB) a A66L-6001-0026 (HSSB)?

A66L-6001-0023 obsługuje FSSB — używany wewnątrz szafy serwo pomiędzy modułami SVM a płytami CNC za pośrednictwem portów COP10A/COP10B, bez osłony, o krótkich odcinkach. A66L-6001-0026 obsługuje złącze HSSB — stosowane do zewnętrznych połączeń pomiędzy oddzielnymi szafami, ze wzmocnioną osłoną N/S. Różne systemy magistrali z różnymi złączami i zastosowaniami — nie można ich stosować zamiennie.

P2: Jak wybrać odpowiednią długość A66L-6001-0023 do instalacji w szafce na serwa?

Zmierz fizyczną odległość pomiędzy portem COP10A jednego modułu a portem COP10B następnego modułu w planowanym prowadzeniu łańcucha FSSB. Wybierz następną standardową długość, która jest równa lub nieco większa od tej odległości. Unikaj nadmiaru kabla, który należy zwinąć lub związać w szafie — nadmiar kabla może przekroczyć limity minimalnego promienia zgięcia, co pogarsza transmisję optyczną.

P3: Jaki kod alarmu FANUC oznacza uszkodzony kabel A66L-6001-0023?

Uszkodzony lub odłączony kabel FSSB powoduje utratę komunikacji systemu CNC ze wszystkimi osiami, począwszy od odłączonego punktu w łańcuchu. FANUC generuje SV0401 (serwomotor nie jest gotowy) lub SV5136/5137 (alarm komunikacji FSSB) dla odpowiednich osi. Sprawdź połączenia optyczne FSSB i stan kabla — sprawdź, czy nie ma zagiętych włókien w pobliżu punktów wejścia złącza, które są najczęstszą lokalizacją awarii.

P4: Czy kabli A66L-6001-0023 można używać w systemach FSSB-b (szybszych), a także w standardowych systemach FSSB?

Interfejs FSSB-b w późniejszych generacjach CNC FANUC wykorzystuje szybszą komunikację optyczną w tym samym formacie portu COP10A/COP10B. Kable A66L-6001-0023 są kompatybilne z FSSB-b, a także ze standardem FSSB — sam kabel światłowodowy przenosi światło z wymaganą szybkością transmisji danych. Sprawdź w instrukcji połączeń konkretnego systemu CNC, że wybrana długość kabla mieści się w specyfikacji maksymalnej długości kabla systemu FSSB-b.
