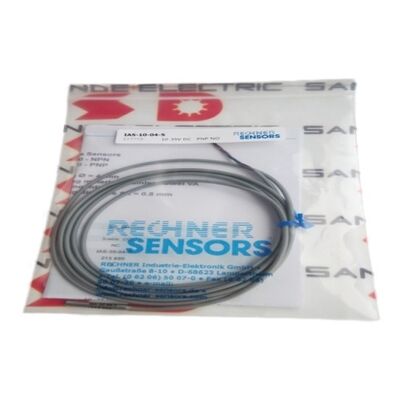

Czujnik RECHNER IAS-10-04-S lub IAS1004S

Rechner IAS-10-04-S | Indukcyjny czujnik zbliżeniowy — PNP, 0,8 mm, 10–35V DC, 3-przewodowy, zabezpieczenie przed odwrotną polaryzacją i zwarciem, IP67

Przegląd

Czujnik Rechner IAS-10-04-S to 3-przewodowy indukcyjny czujnik zbliżeniowy PNP z serii IAS-10 firmy Rechner — rodzina cyfrowych wyjść PNP w zakresie IAS firmy Rechner. Z nominalnym zasięgiem wykrywania 0,8 mm, działa na krótkim końcu spektrum indukcyjnego wykrywania: nie jest to czujnik do wykrywania osłon maszyn z odległości 10 mm, ale do potwierdzania obecności lub precyzyjnej pozycji bardzo małych elementów, cienkich metalowych celów, precyzyjnie obrobionych części lub krawędzi ostrzy, gdzie szczelina wykrywania jest celowo wąska, aby osiągnąć wysoką dokładność pozycjonowania.

Firma Rechner od dziesięcioleci produkuje indukcyjne czujniki IAS w Lampertheim w Niemczech, a seria IAS-10 odzwierciedla tę historię produkcji: proste, przemysłowe czujniki PNP z podstawowymi zabezpieczeniami — przed odwrotną polaryzacją, przeciążeniem i zwarciem — które zapobiegają uszkodzeniom spowodowanym błędami instalacyjnymi i stanami przejściowymi występującymi w rzeczywistych środowiskach maszynowych.

Zakres napięcia zasilania 10–35V DC jest cechą szerokiego napięcia serii IAS-10 firmy Rechner, obejmującą zarówno wbudowane zasilacze 12V DC, jak i standard przemysłowy 24V DC, a także zasilacze, które przekraczają 30V w pewnych warunkach obciążenia.

Przy zasięgu wykrywania 0,8 mm, IAS-10-04-S jest przeznaczony do zastosowań, w których większa szczelina wykrywania wprowadzałaby niepewność pozycjonowania.

Korelacja między odległością wykrywania a dokładnością wykrywania jest bezpośrednia: im mniejsza odległość wykrywania, tym węższa strefa, w której punkt przełączania czujnika może się zmieniać z powodu temperatury, wahania napięcia i zmienności rozmiaru celu.

W przypadku sprzężenia zwrotnego precyzyjnego pozycjonowania, inherentnie wąska strefa przełączania o zasięgu 0,8 mm zapewnia powtarzalność, której czujniki o większym zasięgu nie mogą osiągnąć bez kalibracji.

Kluczowe specyfikacje

Seria IAS 10 — PNP Direct Drive dla PLC i przekaźników

Klasyfikacja serii firmy Rechner jest prosta: oznaczenie IAS-10 identyfikuje 3-przewodowy czujnik wyjściowy PNP, który dostarcza prąd do podłączonego obciążenia po aktywacji.

Oznacza to, że przewód wyjściowy czujnika dostarcza dodatnie potencjał zasilania przez obciążenie do masy, gdy cel jest wykrywany — standardowa konfiguracja PNP dla przemysłowych sterowników PLC i systemów sterowania na rynku europejskim, gdzie karty wejściowe PNP są dominującym standardem.

Topologia 3-przewodowa PNP zapewnia wyraźną przewagę nad czujnikami 2-przewodowymi w zastosowaniach precyzyjnych: dzięki oddzielnemu przewodowi zasilania (brązowy), przewodowi wyjściowemu (czarny) i przewodowi masy (niebieski), tranzystor wyjściowy działa niezależnie od prądu obciążenia.

Nie ma minimalnego wymogu prądu obciążenia ani problematycznego prądu upływu, który mógłby fałszywie aktywować czułe wejście PLC — wyjście jest albo w pełni włączone (przesyła prąd przez obciążenie), albo w pełni wyłączone (tranzystor wyjściowy blokuje, znikomy prąd upływu).

Takie czyste zachowanie przełączania jest ważne w zastosowaniach takich jak blokady pozycji obrabiarek CNC, gdzie fałszywe zadziałania mogą spowodować uszkodzenie narzędzi.

Wyjście jest bezpośrednio kompatybilne z PLC, cewkami przekaźników, lampkami kontrolnymi i wejściami liczników, które działają z tego samego zasilania 24V DC co czujnik.

Dzięki możliwości prądu wyjściowego 150 mA, IAS-10-04-S zasila standardowe obciążenia automatyki bez dodatkowego wzmocnienia w większości zastosowań.

0,8 mm zasięgu wykrywania — weryfikacja pozycji z wąskimi tolerancjami

Osiem dziesiątych milimetra to mały zasięg wykrywania, który odzwierciedla specyficzny wymóg projektowy: cel musi przejść bardzo blisko powierzchni czujnika.

Zastosowania, w których to występuje, obejmują potwierdzanie pozycji stempli i matryc w narzędziach prasowych (gdzie narzędzie musi wejść do matrycy z dokładnością do ułamków milimetra), wykrywanie cienkich krawędzi ostrzy lub folii, weryfikację obecności końcówek igieł lub sond w sprzęcie do montażu medycznego oraz wykrywanie drobnych zębów zapadkowych lub kół zębatych w instrumentach precyzyjnych.

Odległość robocza — użyteczna strefa robocza w ramach nominalnego zasięgu wykrywania — wynosi zazwyczaj od 0 do 0,65 mm dla czujnika indukcyjnego o znamionowej odległości 0,8 mm (około 80% znamionowego Sn). Ustawienie rzeczywistej szczeliny wykrywania w tej odległości roboczej, z marginesem uwzględniającym wibracje mechaniczne, efekty temperaturowe zarówno czujnika, jak i celu, oraz zmienność stanu powierzchni celu, jest zadaniem kalibracyjnym, które określa długoterminową niezawodność wykrywania.

Obowiązuje korekcja dla materiałów nieżelaznych: cele z aluminium, mosiądzu, miedzi i stali nierdzewnej powodują krótsze efektywne odległości wykrywania niż standard żelaza 0,8 mm.

Przy nominalnej odległości 0,8 mm, już i tak mała szczelina jest dalej zmniejszana dla celów nieżelaznych — dla stali nierdzewnej około 0,56 mm, dla aluminium około 0,24 mm. Przed zatwierdzeniem projektu mechanicznego należy potwierdzić rzeczywistą odległość przełączania z konkretnym materiałem celu.

IP67 — niezawodne uszczelnienie w instalacjach przemysłowych

IP67 zapewnia całkowite wykluczenie pyłu i ochronę przed tymczasowym zanurzeniem — poziom ochrony odpowiedni dla czujników pozycji zamontowanych w strefach roboczych maszyn. Sufiks -S w oznaczeniu IAS-10-04-S zazwyczaj oznacza określony typ połączenia lub kabla w systemie kodowania IAS firmy Rechner.

Dokładną długość kabla, typ złącza i wymiary obudowy tego numeru części należy zweryfikować w aktualnej dokumentacji produktu firmy Rechner lub na etykiecie samego czujnika, ponieważ sufiks -S jest używany do różnych wariantów połączeń w całym asortymencie firmy Rechner.

Czujniki Rechner posiadają standardowe zabezpieczenia: zabezpieczenie przed odwrotną polaryzacją zapobiega uszkodzeniom, jeśli przewody zasilające zostaną zamienione podczas instalacji; zabezpieczenie przed przeciążeniem zapobiega uszkodzeniu tranzystora wyjściowego przez chwilowo nadmierne obciążenie; a zabezpieczenie przed zwarciem (elektroniczne) zapobiega zniszczeniu czujnika przez przypadkowe zwarcie wyjścia do masy podczas okablowania.

Nie są to funkcje premium w czujnikach Rechner — są one standardowe w całej linii IAS-10.

FAQ

P1: Co oznacza sufiks -S w IAS-10-04-S?

W nomenklaturze serii IAS firmy Rechner, sufiksy po podstawowym numerze części identyfikują typ połączenia, materiał kabla i inne specyficzne opcje. Sufiks -S zazwyczaj identyfikuje określony wariant kabla lub złącza — w niektórych konfiguracjach Rechner,

S oznacza opcję obudowy ze stali nierdzewnej; w innych identyfikuje długość kabla lub typ złącza.

Ostateczna interpretacja wymaga dekodera kodu produktu firmy Rechner lub specyficznej karty katalogowej dla IAS-10-04-S. Skonsultuj się z dokumentacją techniczną firmy Rechner lub etykietą produktu czujnika, aby uzyskać dokładny format połączenia elektrycznego.

P2: Seria IAS-10 ma znamionowe napięcie 10–35V DC — czy oznacza to, że czujnik ulegnie uszkodzeniu powyżej 35V?

Utrzymujące się napięcia zasilania powyżej 35V DC mogą uszkodzić wewnętrzną elektronikę czujnika. Przejściowe przepięcia powyżej 35V — które występują w przemysłowych zasilaczach DC podczas przełączania obciążenia — są częściowo pochłaniane przez obwody ochronne czujnika, ale utrzymujące się przepięcie wykracza poza znamionowy zakres pracy.

Dla zasilaczy, w których możliwe są przepięcia powyżej 35V, należy użyć tłumika przepięć lub ogranicznika napięcia między zasilaczem a zaciskiem zasilania czujnika.

P3: Czy czujniki IAS-10-04-S można podłączyć szeregowo lub równolegle?

Czujniki IAS firmy Rechner można podłączyć szeregowo (logika AND) lub równolegle (logika OR). W połączeniu szeregowym sumuje się całkowite spadki napięcia wszystkich czujników — przy zasilaniu 10–35V, maksymalnie 2–3 czujniki można połączyć szeregowo, zanim skumulowany spadek napięcia na wyjściu obniży efektywne napięcie poniżej minimalnego progu obciążenia downstream.

W połączeniu równoległym sumują się indywidualne napięcia szczątkowe (w stanie wyłączenia); podłączenie więcej niż trzech czujników równolegle może spowodować, że połączony prąd upływu fałszywie aktywuje czułe obciążenia. Te limity są ogólnymi wskazówkami; należy je zweryfikować w notach aplikacyjnych IAS firmy Rechner dla konkretnych konfiguracji.

P4: Jak zachowuje się IAS-10-04-S, gdy cel zbliża się pod kątem, a nie czołowo?

Pole elektromagnetyczne czujnika indukcyjnego jest najsilniejsze prostopadle do powierzchni wykrywania (zbliżenie osiowe). Cele zbliżające się pod kątem powodują punkt przełączania, który różni się od nominalnej odległości wykrywania — wcześniejsze przełączanie dla zbliżeń pod pewnymi kątami i późniejsze dla innych, w zależności od geometrii zbliżenia.

W przypadku precyzyjnego wykrywania pozycji w zakresie 0,8 mm, instalacja mechaniczna powinna ograniczać cel do ścieżki zbliżenia osiowego.

Zbliżenia pod kątem wprowadzają niepewność do pozycji przełączania, która rośnie proporcjonalnie do odchylenia kąta zbliżenia od prostopadłego.

P5: Czy IAS-10-04-S nadaje się do wykrywania części ocynkowanych lub niklowanych?

Części odlewane z cynku i niklowane są elektrycznie przewodzącymi metalami, które wykrywają czujniki indukcyjne. Współczynnik korekcji dla cynku jest zbliżony do standardu dla metali żelaznych (około 0,8–1,0× w zależności od stopu), więc cele cynkowe zapewniają prawie pełny znamionowy zasięg wykrywania 0,8 mm.

Niklowanie na podłożu stalowym jest zasadniczo przezroczyste dla pola indukcyjnego — czujnik wykrywa leżącą pod spodem stal. W przypadku niklowania na podłożu nieżelaznym, efektywna odległość zależy od współczynnika korekcji metalu podłoża.

Dla cienkich powłok na aluminium, należy spodziewać się około 30% odległości wykrywania dla żelaza — około 0,24 mm dla tego czujnika.
