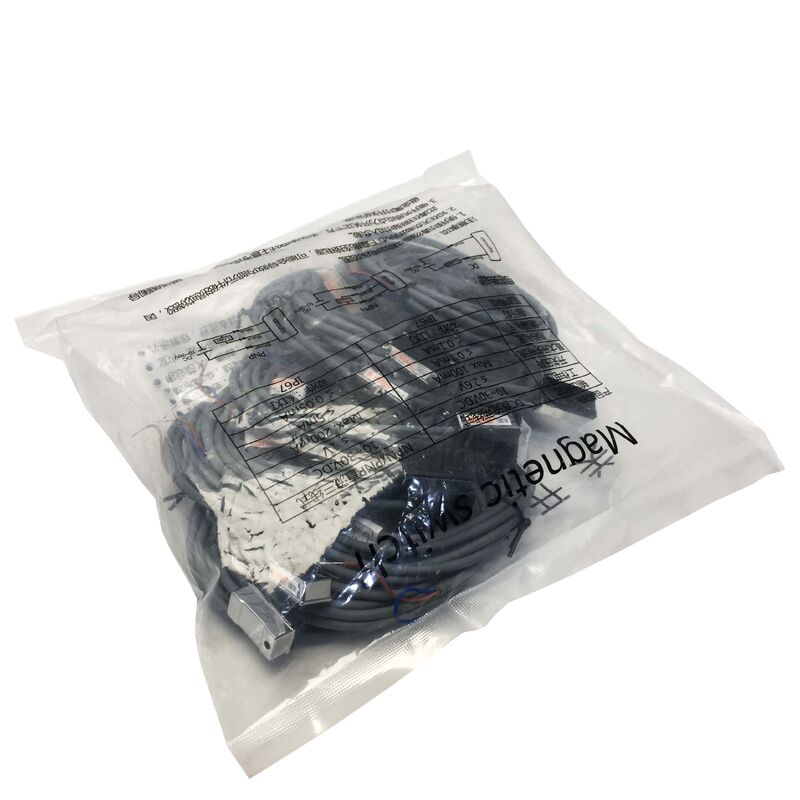

LN-21R-02 Przełącznik magnetyczny LN21R02 Nowy, zamknięty
UNIQUC LN-21R-02
2-przewodowe / 5-240V AC/DC / IP67
Wykrywanie pozycji na kadłubie cylindru
LN-21R-02 jest czujnikiem przełącznika magnetycznego, który wykrywa położenie tłoka cylindru pneumatycznego poprzez wykrywanie magnesu stałego osadzonego w tłoku.Kiedy tłok osiągnie pozycję zamontowanego czujnika wzdłuż nadwozia cylindra, pole magnesowe zamyka kontakt z przełącznikiem trzciny, a LED czujnika świeci, aby sygnalizować, że tłok jest w tej pozycji.
Przełącznik trzciny działa na zasadzie zamkniętej szklanki zawierającej dwa kontakty feromagnetyczne.Pole magnesowe tłoka powoduje, że kontakty przyciągają i zamykają się, gdy tłok jest w zasięguGdy tłok oddala się, pole słabnie, a kontakty otwierają się.Mechanizm ten nie wymaga zewnętrznego zasilania dla elementu czujnika. Sam przełącznik trzciny jest pasywnym kontaktem, który po prostu otwiera i zamykaDwuprzewodowe okablowanie łączy się szeregowo z obwodem obciążenia, utrzymując prostą instalację.
Zakres pracy 5-240V AC/DC jest główną praktyczną zaletą przełącznika trzciny w porównaniu z wariantami z wyjściem tranzystorowym (NPN/PNP).starsze obwody sterowania prądem przemiennym 110 VSystemy o napięciu prądu przemiennego o napięciu prądu przemiennego 240 V bez przetwarzaczy sygnału lub relów interfejsowych obejmują standardy napięcia sterowania występujące w szerokim zestawie generacji maszyn przemysłowych.
Seria LN-21 Varianty typu
W ramach rodziny czujników LN-21 sufiks typu określa technologię wykrywania i typ wyjścia:
| Model |
Rodzaj czujnika |
Przesłanie |
| LN-21R |
Przełącznik wiązki |
2 przewody |
| LN-21N |
Tranzystor NPN |
3 przewody |
| LN-21P |
Tranzystor PNP |
3 przewody |
Przełącznik Reed typu R działa w całym zakresie napięć prądu przemiennego i prądu stałego.W przypadku większości zastosowań wykrywania pozycji końcowej druku z pojedynczym cyklemDla zastosowań o wysokim cyklu lub w przypadku częstotliwości przełączania przekraczającej 200 Hz preferowane są warianty tranzystorów NPN lub PNP.
Główne specyfikacje
| Parametry |
Wartość |
| Numer części |
LN-21R-02 |
| Rodzaj czujnika |
Przeklęcie rdzenia (2-przewodowe) |
| Napięcie robocze |
5-240V AC/DC |
| Maks. prąd przełącznikowy |
100 mA |
| Spadek napięcia |
3.5V maks. |
| Wskaźnik |
Światło LED (czerwone) |
| Maksymalna częstotliwość |
200 Hz |
| Ochrona |
IP67 |
| Temperatura |
-10°C do +70°C |
| Kabel |
Ø4,0 mm, 2-rodzinnego PVC |
Częste pytania
P1: Wprowadzanie PLC pokazuje, że czujnik cylindru jest zawsze włączony, nawet jeśli cylinder jest całkowicie wycofany.
Potwierdzić, że czujnik jest zamontowany w prawidłowej pozycji wzdłuż nadwozia cylindru, jeżeli jest zamontowany zbyt daleko od wciągniętej pozycji tłoka,magnes tłokowy może nadal znajdować się w zakresie wykrywania czujnika przy pełnym wycofaniu. Sprawdź również, czy silne zewnętrzne pole magnetyczne z sąsiednich okablowań lub urządzeń nie utrzymuje kontaktów trzciny zamkniętych.kontakt trzciny jest spawany zamknięty i czujnik musi zostać wymieniony.
P2: 2-przewodowy LN-21R-02 wykazuje spadek napięcia 3,5 V. Czy to wpływa na odczyt wejścia PLC?
Maksymalny spadek 3,5 V ma miejsce, gdy kontakt trzciny jest zamknięty, a prąd przepływa przez czujnik.terminal wyjściowy dostarcza przy aktywności około 20-21V znacznie powyżej minimalnego napięcia włączonego dla każdej standardowej karty wejściowej przemysłowej PLCSpadek napięcia jest istotny tylko wtedy, gdy napięcie zasilające znajduje się na dolnym krańcu zakresu pracy (5 V prądu stałego); przy 24 V prądu stałego nie ma ono praktycznego wpływu.
P3: Czy LN-21R-02 może być stosowany zarówno na cylindrach hydraulicznych, jak i na cylindrach pneumatycznych?
Tak, pod warunkiem, że tłok cylindra hydraulicznego zawiera magnet stały.Cylindry hydrauliczne zaprojektowane do wykorzystania czujników magnetycznych posiadają wbudowane magnety pierścieniowe w tłok. Sprawdź, czy dokumentacja cylindra potwierdza zgodność z czujnikiem magnetycznym przed montażem.
P4: Jaka jest maksymalna częstotliwość przełączania LN-21R-02 i kiedy staje się ona ograniczeniem?
Typ przełącznika trzciny LN-21R-02 ma maksymalną częstotliwość przełączania 200 Hz.każde zdarzenie wykrywające zajmuje 5 milisekund wystarczające do wykrywania pozycji cylindrów pneumatycznych, w których czas cyklu jest w zakresie 0W przypadku bardzo szybkich cylindrów cyklujących więcej niż 200 razy na sekundę odpowiednie są warianty tranzystorowe wyjściowe NPN lub PNP LN-21N lub LN-21P o maksymalnej częstotliwości 1000 Hz.
P5: LED czujnika świeci, ale podłączone wejście PLC nie reaguje.
Światło LED rozświetla się z wewnętrznego prądu czujnika, a jego wskazanie odzwierciedla stan kontaktu trzciny.sprawdzić biegunowość okablowania obwodu i potwierdzić spełnienie wymogu minimalnego prądu obciążeniaW celu prawidłowego działania czujniki przełączników w konfiguracji 2-przewodów wymagają minimalnego przepływu prądu przez obciążenie (wchodzenie PLC).Jeżeli impedancja wejścia PLC jest zbyt wysoka (prąd wejściowy poniżej minimalnego prądu przełączania czujnika), kontakt trzciny może się zamknąć bez wystarczającego prądu do rejestrowania na wejściu PLC. Sprawdź prąd wejściowy w stosunku do specyfikacji czujnika.
