ATP-216HAVD | Pompa olejowa z wirnikiem T — podwójne uszczelnienie olejowe / wysoka temperatura 180°C / materiał uszczelnienia FKM / wbudowany zawór nadmiarowy

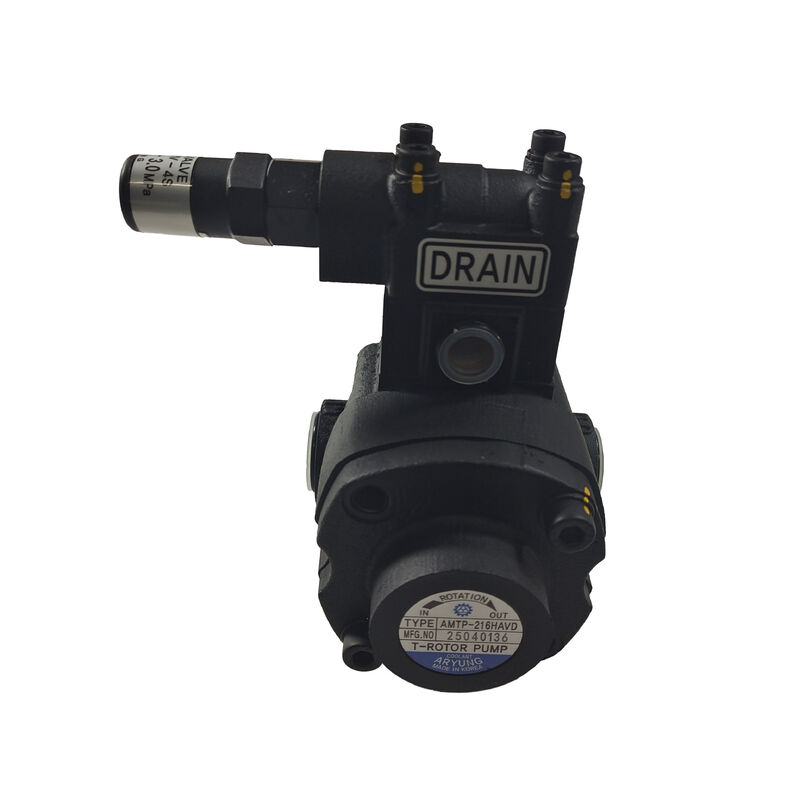

ATP-216HAVD — pompa z wirnikiem T zbudowana z myślą o wytrzymałości w wysokich temperaturach

ATP-216HAVD to jednostka wyposażona wyłącznie w pompę z serii ATP-HA T-Rotor — zaprojektowana do ciągłej pracy w zastosowaniach związanych z transportem płynów w podwyższonych temperaturach w obrabiarkach CNC i przemysłowych układach płynów: obieg chłodziwa, przesył oleju, przesył paliwa, obwody smarowania maszyn i układy zasilania hydraulicznego, w których utrzymujące się temperatury cieczy zbliżają się lub przekraczają limity standardowych materiałów uszczelnień pomp. Cechą charakterystyczną serii HA jest konfiguracja podwójnego uszczelnienia olejowego z materiału FKM (fluoroelastomeru) – przystosowana do wytrzymywania ciągłych temperatur roboczych poniżej 180°C, znacznie powyżej wytrzymałości standardowych uszczelek nitrylowych lub innych elastomerów ogólnego przeznaczenia.

Kod rozmiaru „216” identyfikuje specyficzne przemieszczenie i wymiary montażowe tego modelu w szerszym zakresie ATP-HA (który obejmuje kody rozmiarów od 204 do 220), a przyrostek „VD” identyfikuje wariant wyposażony w zawór nadmiarowy z tą konkretną konfiguracją zaworu i uszczelnienia, w odróżnieniu od podobnego wariantu z przyrostkiem „VB” oferowanego z tym samym kodem rozmiaru.

W pompach T-Rotor zastosowano zasadę przekładni trochoidalnej — parę przekładni wewnętrznych/zewnętrznych, w której wirnik wewnętrzny ma o jeden ząb mniej niż wirnik zewnętrzny, co tworzy rozszerzające się i kurczące komory płynowe, gdy wirniki obracają się mimośrodowo. Taka konstrukcja zapewnia płynny przepływ o niskiej pulsacji przy zmniejszonym zużyciu zębów przekładni w porównaniu z konwencjonalnymi pompami o zębach zewnętrznych, ponieważ trochoidalny profil zębów utrzymuje kontakt toczny, a nie ślizgowy pomiędzy powierzchniami przekładni.

Kluczowe informacje o produkcie

Podwójne uszczelnienie olejowe — rozwiązanie inżynierii wysokotemperaturowej

Pojedyncze uszczelnienie olejowe w pompach wysokotemperaturowych wiąże się z trudnym kompromisem: cieńsze sekcje uszczelnienia szybciej reagują na cykle termiczne, ale zapewniają mniejszą redundancję uszczelnienia; grubsze sekcje uszczelniają bardziej niezawodnie, ale generują więcej ciepła tarcia wewnętrznego. ATP-216HAVD rozwiązuje ten problem dzięki układowi podwójnego uszczelnienia:

Podstawowa funkcja uszczelnienia:Pierwsze uszczelnienie stanowi główną barierę zapobiegającą wyciekom płynu wzdłuż wału pompy – działając w sposób ciągły wbrew ciśnieniu pompowanej cieczy i obracającej się powierzchni wału.

Redundancja uszczelnienia wtórnego:Drugie uszczelnienie zapewnia dodatkową barierę — jeśli uszczelnienie główne ulegnie przyspieszonemu zużyciu w wyniku długotrwałej pracy w wysokiej temperaturze, uszczelnienie dodatkowe utrzymuje szczelność, wydłużając efektywny okres serwisowy, zanim całkowita awaria uszczelnienia umożliwi wyciek płynu.

Wybór materiału FKM:FKM (powszechnie znany pod nazwą handlową Viton wśród związków fluoroelastomerowych) jest wybierany specjalnie ze względu na swoją stabilność chemiczną i termiczną w wysokich temperaturach — związki FKM zachowują elastomerowe właściwości uszczelniające w stałych temperaturach, które spowodowałyby twardnienie, pękanie i uszkodzenie standardowych uszczelek NBR (nitrylowych).

Aplikacje

Przesył oleju i paliwa:Przemysłowe systemy przesyłu oleju, obsługa paliwa w obrabiarkach i silnikach oraz transport płynów luzem, gdzie podwyższona temperatura płynu źródłowego wymaga zdolności uszczelnienia w wysokiej temperaturze.

Smarowanie maszyn i narzędzi:Scentralizowane układy smarowania w obrabiarkach, sprzęcie CNC i maszynach produkcyjnych, w których olej smarowy krąży w podwyższonych temperaturach roboczych w pobliżu elementów maszyny wytwarzających ciepło.

Hydrauliczne systemy zasilania:Hydrauliczne zespoły napędowe, w których płyn roboczy pracuje w utrzymującej się podwyższonej temperaturze ze względu na ciągłą pracę cykliczną, środowisko instalacji o wysokiej temperaturze otoczenia lub bliskość sprzętu wytwarzającego ciepło.

Obsługa płynów procesowych w wysokiej temperaturze:Procesy przemysłowe, w których stosuje się obieg podgrzewanych olejów lub płynów termotransferowych, w których standardowe materiały uszczelnień pomp ulegną przedwczesnej degradacji.

Często zadawane pytania

P1: Jaki limit temperatury dotyczy serii ATP-216HAVD i dlaczego jest on niższy niż absolutne maksimum materiału FKM?

Wartość znamionowa 180°C to określony przez producenta pompy limit ciągłej pracy dla ATP-216HAVD — wartość, która uwzględnia połączone naprężenie termiczne materiału uszczelnienia, smarowanie łożysk i tolerancje mechaniczne pompy w warunkach pracy ciągłej. Chociaż elastomery FKM mogą tolerować wyższe chwilowe temperatury oddzielnie, parametry znamionowe całego zespołu pompy odzwierciedlają wydajność zintegrowanego systemu wszystkich komponentów, a nie samego materiału uszczelnienia.

P2: W jaki sposób podwójne uszczelnienie olejowe wydłuża żywotność w porównaniu z pompą z pojedynczym uszczelnieniem?

Układ podwójnego uszczelnienia zapewnia dodatkową barierę uszczelniającą, jeśli uszczelnienie główne ulegnie degradacji w wyniku długotrwałego narażenia na wysoką temperaturę — ​​zamiast natychmiastowego wycieku w przypadku zużycia uszczelnienia głównego, uszczelnienie dodatkowe zapewnia szczelność, wydłużając użyteczny okres przed wymaganą pełną wymianą uszczelnienia. Jest to szczególnie cenne w zastosowaniach wymagających ciągłej pracy w wysokiej temperaturze, gdzie zużycie uszczelek postępuje szybciej niż w przypadku pracy w temperaturze otoczenia.

P3: Czy zawór nadmiarowy w ATP-216HAVD jest zintegrowany z korpusem pompy, czy wymaga zewnętrznej instalacji wodno-kanalizacyjnej?

Zawór nadmiarowy w konfiguracji VD jest zintegrowany bezpośrednio z odlewem korpusu pompy, zapewniając funkcję obejścia bez konieczności stosowania oddzielnie podłączonego zewnętrznego zespołu zaworu. Ponieważ zawór stanowi standardową część oznaczenia HAVD (różni się od zwykłego wariantu HA bez zaworu o tym samym kodzie rozmiaru 216), nie jest konieczne oddzielne zamawianie ani zewnętrzna instalacja zaworu.

P4: Jaki zakres prędkości obrotowej jest odpowiedni dla pomp ATP-216HAVD T-Rotor?

Pompy T-Rotor z tej rodziny konstrukcyjnej działają w szerokim zakresie prędkości — zazwyczaj od 300 obr./min w dolnej części do 3000 obr./min w górnej części, w zależności od konkretnego modelu i wymaganego natężenia przepływu. Niższe prędkości zmniejszają zużycie i hałas w zastosowaniach ciągłych; wyższe prędkości zwiększają natężenie przepływu z danej wydajności pompy. Potwierdź zakres prędkości znamionowych dla pompy ATP-216HAVD w szczególności w arkuszu danych technicznych pompy, ponieważ wyporność i prędkość znamionowa różnią się w zakresie wielkości 204–220 w tej serii.
