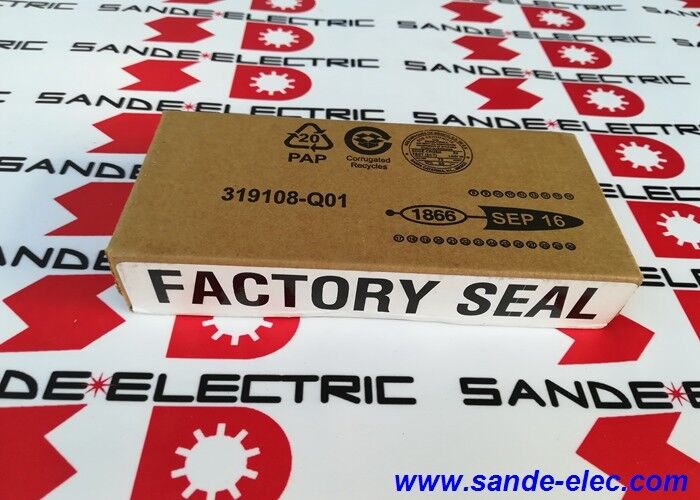

Allen Bradley 20-HIM-A3 Power Flex Serie C 20HIMA3

20-HIM-A3 PowerPoint PowerFlex Moduł interfejsu ludzkiego LCD / pełna klawiatura numeryczna IP66 / SMART Start / CopyCat / Jog /

Co 20-HIM-A3 robi na napędzie PowerFlex

20-HIM-A3 jest modułem interfejsu człowieka HIM zapewnia środki do odczytu stanu napędu, regulowanie parametrów, ręczne uruchamianie i zatrzymanie napędu oraz reagowanie na komunikaty o usterce - wszystko z powierzchni napędu lub z ręcznego urządzenia.

Wspierane są dwie konfiguracje montażu:

Zestaw napędowy:HIM jest mocowany bezpośrednio na przedniej powierzchni napędu.Montowanie napędu jest standardową konfiguracją w większości instalacji maszyn.

Przenośnik:HIM może być trzymany jako przenośne urządzenie i podłączony do napędu za pośrednictwem kabla.bez specjalnego HIM zainstalowanego na każdym napędzie.

Główne specyfikacje

SMART Start ️ Uproszczona konfiguracja początkowa

SMART Start to sterowane menu uruchamiania, które przechodzi przez podstawowe parametry potrzebne do podstawowej pracy napędu.SMART Start prezentuje minimalne wymagane ustawienia w kolejnościW rezultacie napęd jest gotowy do początkowego uruchomienia testu przy minimalnym naciśnięciu klawiszy.

Dla techników uruchamiających wiele napędów w systemie, SMART Start zmniejsza czas konfiguracji na napęd w porównaniu z ręczną nawigacją parametrami.

Kopiowanie i replikacja parametrów

CopyCat zapisuje pełny zestaw parametrów podłączonego napędu do wewnętrznej pamięci HIM.Zbiór zapisywany można następnie zapisać na napęd zamienny lub na dodatkowe napędy tego samego rodzaju, replikując całą konfigurację bez ponownego wprowadzania każdego parametru indywidualnie.

W praktyce: napęd ulega awarii i zastępuje się zapasowym.i napęd zastępczy jest skonfigurowany tak, aby odpowiadał oryginalnemuProces trwa minuty zamiast godzin.

W przypadku środowisk produkcyjnych z wieloma identycznymi napędami ̇ przenośniki, pompy,Fanów CopyCat zapewnia narzędzie konfiguracji w jednym kroku, które zapewnia, że każdy napęd w grupie działa z tymi samymi parametrami.

IP66 ¢ klawiatura zamknięta dla środowisk przemysłowych

IP66 obejmuje dwa poziomy ochrony: odporny na kurz (bez wchłaniania w żadnych warunkach) i odporny na strumienie (odpiera silne strumienie wody z dowolnego kierunku).W przypadku napędu HIM zamontowanego na powierzchni maszyny w środowisku produkcyjnym, IP66 obejmuje codzienne czyszczenie sprzętem do mycia pod wysokim ciśnieniem, gromadzenie się pyłu na maszynach do cięcia metalu oraz ogólne rozpylanie wody w produkcji żywności i napojów lub farmaceutycznej.

Scenariusze zastosowania

Wprowadzenie w życie napędu:Podczas nowej instalacji inżynier łączy 20-HIM-A3 w trybie ręcznym z każdym napędem kolejno.Jeden HIM obsługuje wszystkie dyski bez konieczności komputera lub podłączenia oprogramowania.

Zapewnienie parametrów przed wymianą:Przed wyłączeniem, HIM jest używany do kopiowania pełnego zestawu parametrów istniejącego napędu.zapisane parametry są przesyłane w ciągu minut.

Śledztwo w sprawie winy:Operator czyta kod awarii na wyświetlaczu HIM, porównuje go z listą awarii,i resetuje, jeśli jest to bezpieczne bez czekania na laptop konserwacyjny lub oprogramowanie programowe.

Częste pytania

P1: Czy 20-HIM-A3 jest kompatybilny z napędami PowerFlex 753 lub 755?

20-HIM-A3 jest przeznaczony do napędów PowerFlex klasy 7 (PowerFlex 70, 700, 700H, 700S i 700L) i nie jest kompatybilny z napędami PowerFlex serii 750 (753 i 755).W przypadku PowerFlex 753 i 755, potrzebny jest ulepszony moduł 20-HIM-A6. Instalacja 20-HIM-A3 na napędzie serii 750 nie zapewni pełnej funkcjonalności.

P2: Czy 20-HIM-A3 można usunąć z napędu bez uszkodzenia?

Użycie sekwencji klawiszy ALT przed fizycznym usunięciem HIM wysyła powiadomienie o odłączeniu do napędu, zapobiegając awarii napędu podczas usunięcia.Jeżeli HIM jest ostatnim lub jedynym urządzeniem sterującym napędem, usunięcie podczas działania spowoduje awarię

P3: Ile napędów można obsłużyć za pomocą jednego 20-HIM-A3 przy użyciu CopyCat?

Nie ma ograniczenia technicznego liczby napędów, które mogą być skonfigurowane z jednego zestawu parametrów przechowywanych w CopyCat.Te same zapisane parametry mogą być przesyłane do dowolnej liczby kompatybilnych napędów tego samego modelu i typu sterowaniaW przypadku dużych flot identycznych napędów, jeden 20-HIM-A3 może dostarczać wszystkie z jednego pakietu zapasowego zestawu parametrów.

P4: Co robi funkcja trybu Jog?

Tryb jog uruchamia podłączony napęd z ustawioną wcześniej prędkością jog, podczas gdy klucz Jog jest przytrzymany, zatrzymując się natychmiast po uwolnieniu klucza.Wykorzystuje się go podczas konfiguracji maszyny i uruchomienia, aby ręcznie przeprowadzić mechanizmy ̇ przenośniki, urządzenia do cięcia, systemy owijania, krok po kroku bez pisania programu lub podłączenia do oddzielnego obwodu przycisku.

P5: Jaka jest różnica między 20-HIM-A3 a 20-HIM-A5?

Obie są HIM-ami z napędem lub przenośnymi dla tej samej rodziny napędów PowerFlex 7-Class o tej samej klasie IP66. 20-HIM-A3 ma pełną numeryczną klawiaturę interfejsu operatora, którą można użyć do uruchomienia,Przestań.20-HIM-A5 posiada klawiaturę przeznaczoną wyłącznie dla programistów, tylko do dostępu do parametrów i nie zapewnia bezpośredniego sterowania napędem Start/Stop/Jog.
