6AV6647-0AC11-3AX1 Ekran dotykowy Oryginał nowy 6AV66470AC113AX1
Przegląd produktu

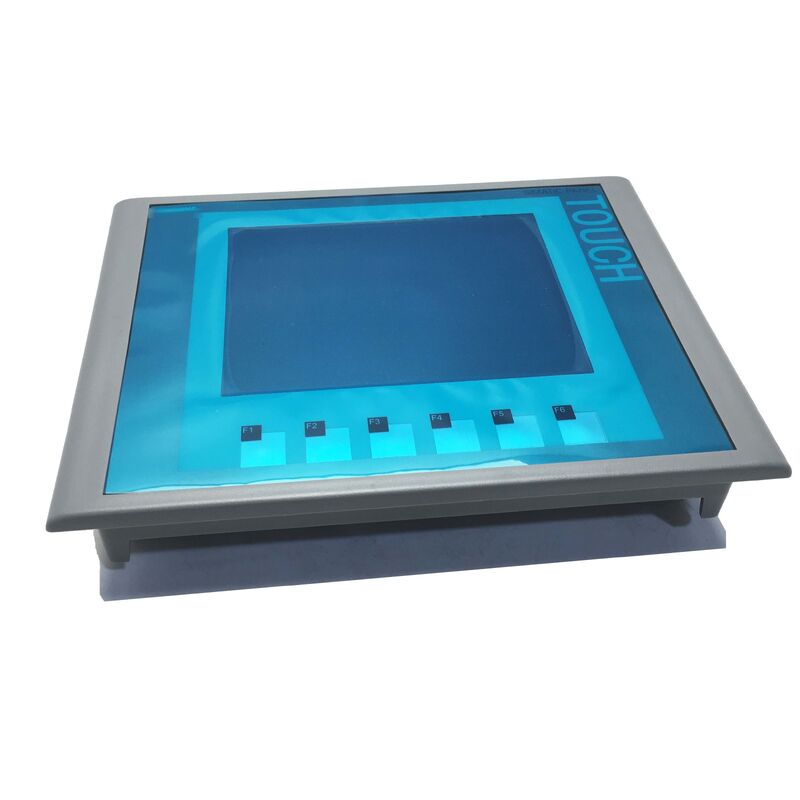

6AV6647-0AC11-3AX1 | SIMATIC KTP600 Basic Color DP - 5,7" TFT / 256 kolorów / PROFIBUS DP / 24VDC / Dotyk + obsługa klawiszy
KTP600 — punkt wejścia dla kompaktowych interfejsów HMI podłączonych do sieci PROFIBUS
SIMATIC KTP600 Basic Color DP to kompaktowy panel operatorski przeznaczony do wizualizacji na poziomie maszyny w systemach sterowania opartych na PROFIBUS DP. Oznaczenie „KTP” odzwierciedla konstrukcję z dwoma wejściami: panel akceptuje zarówno wprowadzanie dotykowe na ekranie TFT, jak i naciśnięcia fizycznych klawiszy funkcyjnych – sześć klawiszy funkcyjnych pod wyświetlaczem umożliwia dotykowe wprowadzanie przycisków operatorom, którzy preferują fizyczne sterowanie lub pracują w rękawiczkach.
Interfejs PROFIBUS DP łączy się bezpośrednio z siecią PROFIBUS, umożliwiając centrali komunikację z dowolnym DP masterem – SIMATIC S7-300, S7-400 lub kompatybilnym DP slave. Nie jest wymagana żadna dodatkowa brama sieciowa. Panel staje się węzłem w pierścieniu PROFIBUS obok urządzeń I/O i napędów.
Kluczowe dane techniczne
| Parametr |
Wartość |
| Wyświetlacz |
5,7-calowy wyświetlacz TFT |
| Rezolucja |
QVGA 320 × 240 |
| Zabarwienie |
256 |
| Obszar wyświetlania |
115,2 × 86,4 mm |
| Interfejs |
Dotyk + 6 klawiszy funkcyjnych |
| Sieć |
PROFIBUS DP |
| Dostarczać |
24 V DC (19,2–28,8 V) |
| Aktualny |
Wartość znamionowa 0,35A |
| Rozruch (I²t) |
0,5 A²*s |
5,7-calowy wyświetlacz TFT w 256 kolorach — kompaktowa wizualizacja dla paneli maszyn
5,7-calowy ekran TFT mieści się w standardowym wycięciu panelu szafy sterowniczej maszyny przy minimalnej głębokości za panelem. Aktywny obszar wyświetlacza o szerokości 115,2 mm i wysokości 86,4 mm jest wystarczająco duży, aby pomieścić ekran stanu, wyświetlanie alarmów i wprowadzanie parametrów bez konieczności otwierania w pełni wielkości komputera przemysłowego.
256-kolorowy wyświetlacz TFT renderuje grafikę procesu, wskaźniki stanu alarmów i wyświetlacze trendów z wystarczającym zróżnicowaniem kolorów dla większości zastosowań HMI maszyn. W przypadku instalacji, w których wcześniej korzystano z paneli z wyświetlaczem znakowym lub starszych monochromatycznych interfejsów HMI, KTP600 zapewnia znaczną poprawę gęstości informacji i czytelności w tej samej przestrzeni panelu.
Scenariusze zastosowań
- Panel sterowania maszyny SIMATIC S7-300:Maszyna produkcyjna wykorzystuje S7-300 z PROFIBUS DP. 6AV6647-0AC11-3AX1 można podłączyć jako lokalny panel operatora - wyświetlający aktualną liczbę partii, prędkość maszyny i aktywne alarmy, z klawiszami funkcyjnymi do operacji Start/Stop/Reset.
- Wymiana starszego interfejsu HMI:Obrabiarka obsługująca starszy panel wyświetlacza tekstowego podłączony do PROFIBUS wymaga aktualizacji HMI. KTP600 zastępuje stary panel w tym samym wycięciu, a SIMATIC WinCC elastyczny odtwarza oryginalny układ ekranu i dodaje graficzne wyświetlanie trendów.
- Rozproszona stacja PROFIBUS:Wiele paneli KTP600 łączy się z tą samą siecią PROFIBUS DP w różnych sekcjach maszyny – każdy panel adresuje odpowiednie dane PLC dla swojej sekcji, korzystając jednocześnie z tej samej infrastruktury kablowej DP.
Często zadawane pytania
P1: Jakie oprogramowanie konfiguracyjne jest kompatybilne z KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC elastyczny (kompaktowy lub standardowy) jest standardowym narzędziem konfiguracyjnym dla tej generacji paneli. Projekt tworzony jest na komputerze PC, ładowany do panelu za pomocą kabla USB lub połączenia programistycznego MPI/PROFIBUS. Alternatywnie TIA Portal z WinCC (V11 i nowsze) obsługuje migrację ze starszych konfiguracji paneli. Sprawdź wymagania systemowe WinCC Elastic dla konkretnej wersji oprogramowania zainstalowanego na panelu.
P2: Czy KTP600 Basic Color DP może łączyć się z sieciami EtherNet/IP lub PROFINET?
Nie. Oznaczenie „DP” wskazuje, że jedynym interfejsem sieciowym tego panelu jest PROFIBUS DP. Nie posiada portu PROFINET ani Industrial Ethernet. W przypadku aplikacji HMI podłączonych do sieci Ethernet wymagany jest inny wariant KTP z przyrostkiem PROFINET (np. KTP600 Basic Color PN). Podłączenie wersji DP do sieci Ethernet wymaga zewnętrznej bramy lub urządzenia pomostowego.
P3: Jaka jest funkcja 6 klawiszy fizycznych w KTP600?
W projekcie HMI można skonfigurować sześć klawiszy funkcyjnych (F1-F6) znajdujących się pod ekranem TFT. Do każdego klawisza można przypisać funkcję — Start, Stop, Potwierdzenie, Nawigacja lub niestandardowe funkcje aplikacji. Można je zaprogramować jako działania chwilowe lub zatrzaskowe. Ich charakter fizyczny sprawia, że nadają się dla operatorów korzystających z rękawic przemysłowych lub do zastosowań, w których preferowane jest dotykowe potwierdzenie naciśnięcia przycisku, a nie wprowadzanie na ekranie dotykowym.
P4: Co oznacza wartość znamionowa rozruchu I²t wynosząca 0,5 A²*s przy wyborze zasilacza?
Wartość I²t charakteryzuje energię impulsu rozruchowego prądu rozruchowego. Kiedy KTP600 jest włączony, jego wewnętrzny zasilacz pobiera krótkotrwały prąd udarowy, po czym osiąga stan ustalony 0,35 A. Zasilacz lub urządzenie zabezpieczające obwód musi tolerować rozruch o natężeniu 0,5 A²*s bez zadziałania lub nadmiernego spadku napięcia. W przypadku większości standardowych zasilaczy 24 VDC na szynę DIN, 0,5 A²*s mieści się w normalnych granicach; sprawdź tolerancję rozruchową zasilacza, jeśli wiele paneli korzysta z jednej gałęzi zasilania.
P5: Jaka jest różnica pomiędzy KTP600 Basic Color DP a KTP600 Basic Color PN?
Warianty DP (PROFIBUS DP) i PN (PROFINET) KTP600 Basic Color to fizycznie podobne 5,7-calowe panele TFT z tym samym wyświetlaczem i układem klawiszy. Krytyczną różnicą jest interfejs sieciowy: wariant DP (6AV6647-0AC11-3AX1) łączy się z sieciami PROFIBUS DP; wariant PN łączy się z przemysłowym Ethernetem PROFINET. Nie są one zamienne – infrastruktura sieciowa i komunikacja PLC muszą być dopasowane do wariantu centrali.
