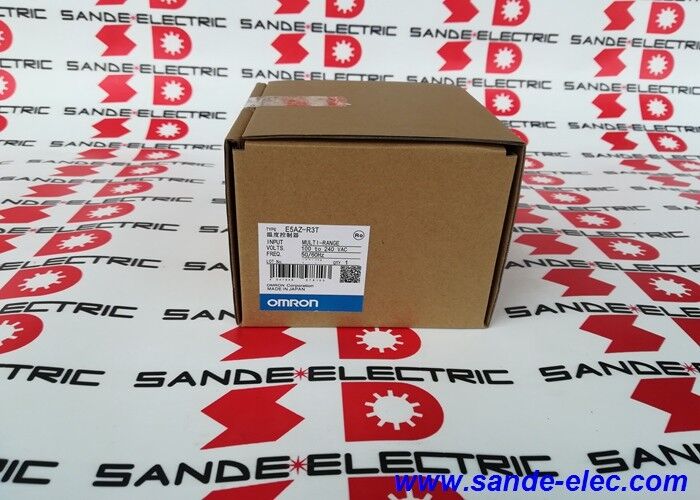

/Nowy oryginalny cyfrowy kontroler temperatury /PID Omron E5AZ-R3T

Omron E5AZ-R3T | Cyfrowy regulator temperatury serii E5AZ 1/4 DIN — Wejście uniwersalne (TC/RTD), wyjście przekaźnikowe, 3 wyjścia alarmowe, 100–240VAC, 96×96×78mm, próbkowanie 250ms

Przegląd

Omron E5AZ-R3T to cyfrowy regulator temperatury 1/4 DIN z serii E5AZ firmy Omron — regulator o wymiarach 96×96mm, który znajduje się w środku rodziny regulatorów E5_Z firmy Omron, powyżej kompaktowego 1/16 DIN (E5CZ) i obok połowy rozmiaru 1/8 DIN (E5EZ). E5AZ-R3T to wariant z wyjściem przekaźnikowym z trzema wyjściami alarmowymi — litera R w oznaczeniu oznacza wyjście sterujące przekaźnikowe, a oznaczenie 3T identyfikuje trzy punkty alarmowe.

Regulatory temperatury tego typu wydają się proste — odczytują sygnał z czujnika, porównują go z wartością zadaną i włączają lub wyłączają wyjście w celu regulacji temperatury. Jednak inżynieria wewnątrz wydajnego regulatora, takiego jak E5AZ-R3T, wykracza znacznie poza ten prosty opis.

Uniwersalne wejście akceptuje szeroki zakres typów czujników — osiem lub więcej typów termopar i standardowe rodziny platynowych czujników RTD — bez potrzeby stosowania sprzętu specyficznego dla danego czujnika.

Algorytm PID stale oblicza korekty proporcjonalne, całkujące i pochodne czasu cyklu wyjściowego, utrzymując stabilną temperaturę pomimo zmian obciążenia i zakłóceń otoczenia, na które sterowanie ON/OFF reagowałoby reaktywnie.

Trzy wyjścia alarmowe obsługują funkcje monitorowania procesu niezależnie od głównej pętli sterowania.

Okres próbkowania 250 ms jest zauważalnie szybszy niż w przypadku regulatorów temperatury starszych generacji, które zazwyczaj próbowały co 500 ms.

Zmniejszenie czasu próbkowania o połowę poprawia zdolność regulatora do wykrywania i reagowania na szybkie zmiany temperatury — co jest istotne w zastosowaniach, gdzie bezwładność grzałki jest niska lub gdzie dynamika procesu szybko się zmienia, takich jak zgrzewanie cienkich folii na gorąco lub komory procesów półprzewodnikowych.

Kluczowe specyfikacje

Wejście uniwersalne — jeden regulator do wielu typów czujników

Uniwersalne wejście E5AZ-R3T jest jedną z jego najbardziej praktycznie cennych cech dla kierowników utrzymania ruchu i planistów zapasów części zamiennych.

W zakładzie z wieloma maszynami i wieloma strefami temperaturowymi — niektóre wykorzystujące termopary typu K, ponieważ ekonomicznie pokrywają szeroki zakres temperatur, niektóre typu J, ponieważ nadają się do zastosowań w przetwórstwie żywności w niższych temperaturach, niektóre wykorzystujące czujniki RTD Pt100, ponieważ precyzja ma znaczenie — nieuniwersalny regulator temperatury wymagałby magazynowania oddzielnych modeli dla każdego typu czujnika.

Regulator z uniwersalnym wejściem, taki jak E5AZ-R3T, obejmuje wszystkie te potrzeby z jednej części zamiennej.

Typ wejścia jest konfigurowany przez ustawienie parametru, a nie przez zworki sprzętowe lub różne płytki drukowane. Po zainstalowaniu regulatora zamiennego, typ czujnika jest wybierany z menu na panelu przednim regulatora (lub programowany za pomocą komunikacji szeregowej), a regulator odpowiednio dostosowuje swoją liniaryzację, skalowanie wyświetlacza i zakres alarmów.

Ten wybierany programowo typ wejścia oznacza również, że jeśli strefa temperaturowa maszyny zostanie przeprojektowana do użycia innego typu czujnika, ten sam sprzęt regulatora może zostać przekonfigurowany zamiast wymieniony.

Regulator wyświetla temperaturę w stopniach Celsjusza lub Fahrenheita, wybierane przez parametr.

Trzy wyjścia alarmowe — niezależne monitorowanie procesu

Trzy wyjścia alarmowe w E5AZ-R3T zapewniają konfigurowalne funkcje alarmowe, które monitorują warunki procesu niezależnie od głównego wyjścia sterowania temperaturą. Każde wyjście alarmowe można skonfigurować dla różnych typów alarmów z ustawień parametrów regulatora:

Alarm górnego limitu: Alarm aktywuje się, gdy temperatura procesu przekroczy zdefiniowany próg powyżej wartości zadanej lub powyżej absolutnego limitu temperatury — chroniąc sprzęt lub produkt przed przegrzaniem.

Alarm dolnego limitu: Alarm aktywuje się, gdy temperatura spadnie poniżej zdefiniowanego progu — wykrywając awarię grzałki, zatrzymanie procesu lub wprowadzenie zimnego materiału.

Alarmy odchylenia: Alarm uruchamia się, gdy temperatura odchyli się od wartości zadanej o więcej niż skonfigurowaną wartość w dowolnym kierunku — wykrywając utratę kontroli bez potrzeby stosowania oddzielnych wartości granicznych.

Alarmy wartości absolutnej: Próg alarmu jest absolutną wartością temperatury, a nie odchyleniem od wartości zadanej.

Dzięki trzem niezależnym wyjściom alarmowym, pojedynczy E5AZ-R3T może jednocześnie zapewnić: alarm ostrzegawczy o odchyleniu procesu (niewielkie odchylenie od wartości zadanej), alarm awaryjny o odchyleniu procesu (duże odchylenie) i alarm wysokiego limitu absolutnego — trzy warstwy ochrony procesu z jednego regulatora.

Wyjście transferowe — integracja z rejestratorami i SCADA

Wyjście transferowe w E5AZ-R3T retransmituje zmierzoną wartość procesu jako sygnał analogowy (prądowy lub napięciowy, konfigurowalny) proporcjonalny do temperatury.

To wyjście analogowe podłącza się do rejestratora wykresowego, rejestratora bezpapierowego, karty wejścia analogowego DCS/SCADA lub systemu akwizycji danych komputera nadzorującego — umożliwiając rejestrowanie profilu temperatury w czasie niezależnie od własnego wyświetlacza regulatora.

W zastosowaniach walidacji procesów — produkcja farmaceutyczna, dokumentacja bezpieczeństwa żywności, produkcja wyrobów medycznych — ciągłe rejestrowanie temperatury za pomocą skalibrowanego, niezależnego rejestratora jest często wymogiem regulacyjnym.

Wyjście transferowe E5AZ-R3T umożliwia tę niezależną rejestrację bez modyfikacji instalacji czujnika lub dodawania oddzielnego przyrządu pomiarowego.

FAQ

P1: Jaka jest różnica między E5AZ-R3T a E5AZ-R3MT i który z nich należy wybrać?

E5AZ-R3T to standardowy model bez funkcji wyjścia ręcznego. E5AZ-R3MT dodaje możliwość wyjścia ręcznego — operator może nadpisać algorytm PID i ręcznie ustawić wartość wyjściową (np. cykl pracy 50%) niezależnie od automatycznej pętli sterowania.

Wyjście ręczne jest przydatne podczas uruchamiania (do weryfikacji reakcji grzałki i siłownika przed włączeniem sterowania automatycznego), podczas rozwiązywania problemów (do utrzymania wyjścia na stałym poziomie podczas diagnozowania procesu) oraz w zastosowaniach, gdzie tymczasowe ręczne nadpisywanie jest wymogiem procesu.

Do standardowego automatycznego sterowania temperaturą bez potrzeby ręcznego nadpisywania wystarczy R3T.

P2: Czy E5AZ-R3T może komunikować się z PLC lub komputerem w celu zdalnej zmiany wartości zadanej?

Standardowy E5AZ-R3T nie zawiera wbudowanego interfejsu komunikacji szeregowej. Możliwość komunikacji można dodać, instalując kompatybilną jednostkę opcjonalną (taką jak E53-AZR) w gnieździe jednostki opcjonalnej regulatora, która zapewnia komunikację RS-485 CompoWay/F lub Modbus.

Dzięki opcji komunikacji, wartości zadane, progi alarmowe, wartości procesu i status regulatora mogą być odczytywane i zapisywane zdalnie z systemu SCADA, PLC lub komputera PC bez interwencji operatora na panelu przednim regulatora.

P3: Co to jest automatyczne strojenie i kiedy należy je uruchomić?

Automatyczne strojenie to wbudowana funkcja obliczania parametrów PID. Po uruchomieniu przez operatora, regulator stosuje skokową zmianę na wyjściu i mierzy reakcję temperatury — obserwując czas opóźnienia, czas narastania i charakterystykę przeregulowania.

Na podstawie tej reakcji oblicza wartości pasma proporcjonalności, czasu całki i czasu pochodnej, które zapewnią stabilne i responsywne sterowanie dla tego konkretnego procesu i kombinacji grzałki.

Automatyczne strojenie powinno być przeprowadzane podczas początkowego uruchamiania i po każdej znaczącej zmianie procesu — nowe elementy grzejne, zmienione obciążenie termiczne, inny produkt — ponieważ optymalne parametry PID zależą od rzeczywistej dynamiki termicznej procesu.

P4: Wyjście przekaźnikowe jest ocenione na 250VAC. Czy może bezpośrednio sterować cewką stycznika grzałki 230VAC?

Wyjście przekaźnikowe E5AZ-R3T jest przeznaczone do obciążeń rezystancyjnych przy 250VAC i maksymalnie 5A. Bezpośrednie sterowanie cewką stycznika z wyjścia przekaźnikowego regulatora jest zazwyczaj akceptowalne, jeśli prąd rozruchowy cewki stycznika mieści się w znamionowej zdolności przełączania przekaźnika.

Jednakże, żywotność elektryczna przekaźnika (liczba cykli przełączania) jest zmniejszona przez obciążenia indukcyjne.

Dla długoterminowej niezawodności w zastosowaniach o wysokiej częstotliwości przełączania — gdzie regulator temperatury przełącza się tysiące razy dziennie — SSR (Solid State Relay) lub pośredni przekaźnik między wyjściem E5AZ-R3T a stycznikiem zapewnia lepszą żywotność przełączania.

Wariant wyjścia napięciowego E5AZ-Q3T jest specjalnie zaprojektowany do bezpośredniego sterowania SSR.

P5: Jaki jest rozmiar wycięcia w panelu wymagany do montażu E5AZ-R3T?

E5AZ-R3T wymaga wycięcia w panelu o wymiarach 92 × 92mm. Przednia część regulatora ma wymiary 96 × 96mm, co zachodzi na powierzchnię panelu wokół wycięcia. Głębokość montażu za przednią częścią panelu wynosi 78mm — regulator wystaje 78mm w głąb panelu.

Standardowy montaż na szynie DIN nie jest stosowany w tego typu regulatorach panelowych; E5AZ-R3T jest instalowany przez włożenie go od przodu przez wycięcie w panelu i zabezpieczenie dwoma bocznymi klipsami montażowymi, które są dokręcane od tyłu panelu.

Grubość panelu powinna mieścić się w zakresie określonym w dokumentacji instalacyjnej E5AZ.
