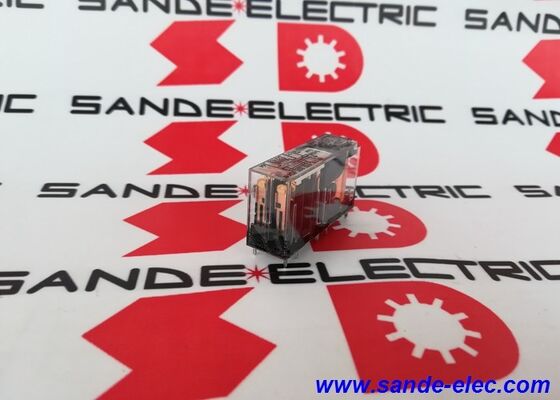

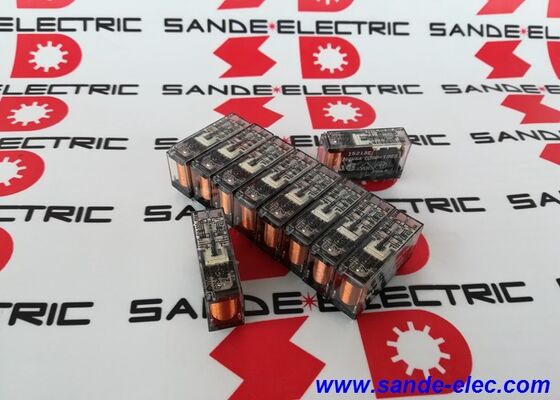

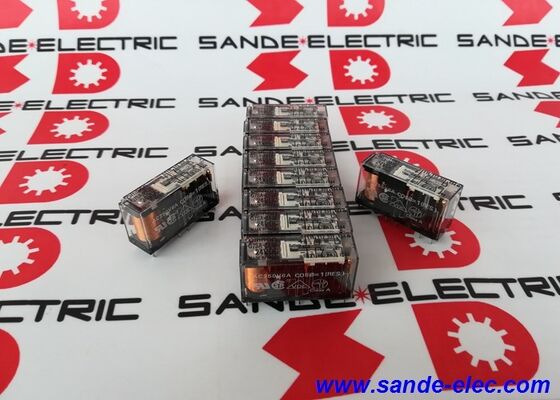

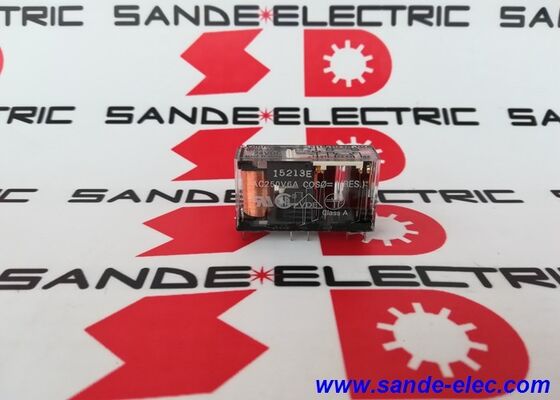

G7SA-2A2B DC24V OMRON G7SA-2A2B Relaj bezpieczeństwa 24VDC 6A Plc Moduł Nowy i oryginalny

Omron G7SA-2A2B DC24 | Przekaźnik bezpieczeństwa — 2 NO / 2 NC / 6 A / cewka 24 V DC / Styki o wymuszonym prowadzeniu / EN 50205

Styki prowadzone z wymuszonym prowadzeniem — funkcja projektowa o znaczeniu krytycznym dla bezpieczeństwa

G7SA-2A2B nie jest standardowym przekaźnikiem. Jego cechą charakterystyczną jest mechanizm stykowy prowadzony na siłę (połączony mechanicznie), który umożliwia zastosowanie w obwodach bezpieczeństwa maszyn.

W standardowym przekaźniku styki normalnie otwarte i normalnie zwarte mogą teoretycznie zamknąć się jednocześnie w przypadku zespawania styku lub uszkodzenia sprężyny – jest to stan, którego obwód bezpieczeństwa oparty na stanie styku NC nie jest w stanie wykryć. W G7SA ze stykami o wymuszonym prowadzeniu styki NO i NC są połączone mechanicznie: jeśli którykolwiek styk NO zostanie zespawany, zamknięcie styków NC jest fizycznie zabezpieczone i odwrotnie. To wzajemne wykluczenie jest wymuszane mechanicznie i nie zależy od oprogramowania ani stanu elektrycznego przekaźnika.

Ta mechaniczna gwarancja sprawia, że ​​G7SA-2A2B nadaje się do monitorowania w modułach przekaźników bezpieczeństwa i systemach logicznych bezpieczeństwa. Sterownik bezpieczeństwa może monitorować styki NC, aby upewnić się, że styki NO nie są zespawane – zapewniając rzeczywisty stan przekaźnika na poziomie sprzętowym.

Kluczowe dane techniczne

Zastosowanie w obwodach bezpieczeństwa

G7SA-2A2B jest używany jako przekaźnik wyjściowy w obwodach bezpieczeństwa, w których styki przenoszą zasilanie maszyny o znaczeniu krytycznym dla bezpieczeństwa — obwody przełączane, które włączają lub odłączają zasilanie od niebezpiecznej funkcji maszyny. Typowe zastosowania obejmują:

• Przełączanie wyjścia blokady drzwi w systemach ochrony maszyn
• Styki wyjściowe obwodu zatrzymania awaryjnego
• Przełączanie wyjścia kurtyny świetlnej i maty bezpieczeństwa
• Przekaźniki wyjściowe obwodu sterowania dwuręcznego

Przekaźnik współpracuje z modułem przekaźnika bezpieczeństwa lub sterownikiem PLC bezpieczeństwa, który monitoruje styki sprzężenia zwrotnego. Dwa styki NC zapewniają kanał sprzężenia zwrotnego — sterownik bezpieczeństwa odczytuje je, aby potwierdzić, że przekaźnik został prawidłowo odłączony od zasilania przed zezwoleniem na ponowne uruchomienie.

Gniazdo wtykowe serii P7SA umożliwia wymianę modułu G7SA-2A2B bez zakłócania okablowania w miejscu instalacji — okablowanie pozostaje w gnieździe, a moduł przekaźnika jest wymieniany. Jest to praktyczny aspekt konserwacji w panelach, gdzie wymiana przekaźnika bez modyfikacji okablowania zmniejsza wysiłek związany z ponownym uruchomieniem.

Często zadawane pytania

P1: Co sprawia, że ​​G7SA-2A2B jest „przekaźnikiem bezpieczeństwa”, a nie standardowym przekaźnikiem?

Mechanizm stykowy z wymuszonym prowadzeniem fizycznie łączy zestawy styków NO i NC, dzięki czemu nie mogą one jednocześnie znajdować się w tym samym stanie. Jeśli styk NO jest zespawany, styki NC są mechanicznie zabezpieczone przed zamknięciem — to wzajemne wykluczanie jest wymuszane sprzętowo, a nie programowo. Umożliwia to sterownikowi bezpieczeństwa monitorowanie styków NC i wykrywanie zespawanych styków NO, co nie jest możliwe w przypadku standardowego przekaźnika. Jest to podstawowy wymóg dotyczący stosowania przekaźników w architekturach bezpieczeństwa IEC 62061 i ISO 13849.

P2: Czy G7SA-2A2B można zamontować bezpośrednio na płytce drukowanej?

Tak. Układ zacisków jest przeznaczony do bezpośredniego lutowania PCB, a układ pinów jest zoptymalizowany pod kątem standardowej konstrukcji PCB. W przypadku zastosowań do montażu panelowego, gniazda z zaciskami wciskanymi serii P7SA obsługują bezpośrednio G7SA-2A2B i zapewniają terminale okablowania z zaciskami śrubowymi lub sprężynowymi bez lutowania.

P3: Jaki jest zakres roboczy napięcia cewki?

Nominalne napięcie cewki wynosi 24 V DC. Gwarantowane jest włączenie przekaźnika (zamknięcie) przy napięciu 18 V DC i wyższym oraz wyłączenie zasilania (otwarcie) przy napięciu 2,4 V DC i niższym. Utrzymujące się napięcie cewki powyżej 26,4 V DC grozi trwałym uszkodzeniem cewki. Zakres pracy 18–26,4 V DC uwzględnia typowe tolerancje regulacji zasilania 24 V DC.

P4: Czy styki NC i NO mogą przełączać różne napięcia w obwodzie?

Tak. Każdy zestaw styków jest niezależny — dwa styki NO i dwa styki NC przełączają niezależnie swoje obciążenia obwodu. Jeden zestaw styków NO może przełączać obciążenie 230 V AC, podczas gdy styki NC działają w obwodzie sprzężenia zwrotnego 24 V DC. Izolacja przekaźnika pomiędzy obwodami styków umożliwia stosowanie różnych napięć w obwodzie na tym samym przekaźniku.

P5: Jaka jest różnica pomiędzy G7SA-2A2B i G7SA-3A1B?

Obydwa należą do rodziny Omron G7SA ze stykami o wymuszonym prowadzeniu i mają tę samą wartość znamionową prądu. 2A2B zapewnia 2 styki NO i 2 NC (4-biegunowe); 3A1B zapewnia 3 styki NO i 1 NC (4-biegunowe). Kombinacja styków jest wybierana na podstawie wymagań obwodu bezpieczeństwa dla styków NO (przełączanie obciążenia) i NC (monitorowanie sprzężenia zwrotnego). Większość dwukanałowych obwodów bezpieczeństwa wykorzystuje 2A2B do zapewnienia styków NC sprzężenia zwrotnego z obu przekaźników wyjściowych.
