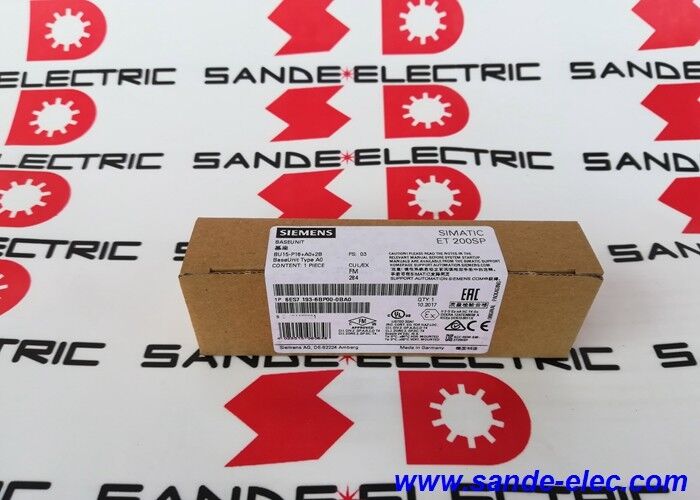

Nowy Siemens 6ES7193-6BP00-0BA0 ET 200SP BaseUnit BU15-P16+A0+2B

Siemens 6ES7193-6BP00-0BA0∙ SIMATIC ET 200SP BaseUnit BU15-P16+A0+2B ∙ Typ A0 / Push-In / Bridged Left

Założenie stacji I/O ET 200SP

6ES7193-6BP00-0BA0 to typ A0 BaseUnit dla rozproszonego systemu I/O SIMATIC ET 200SP firmy Siemens.Moduły I/O nie są montowane bezpośrednio na szybie DIN lub w półce tylnej płaszczyznyKażdy z nich zapewnia modułowi I/O zasilanie, łączność sygnału i połączenie z autobusem.

Jest to oznaczenie BU15-P16+A0+2B: 15mm szerokości BaseUnit z 16 końcówkami procesów, slot typu A0, bez końcówek pomocniczych i lewym mostkiem.Lewy most oznacza, że autobusy napięciowe P1 i P2 są przewożone z lewej strony sąsiedniej jednostki bazowej. Ta jednostka bazowa kontynuuje istniejącą grupę potencjalną, a nie zaczyna nową.Jeżeli potrzebna jest nowa grupa potencjałów (np. w celu izolowania innego napięcia obciążenia), wymagany jest inny wariant BaseUnit z prawym mostem startowym.

Pozycja typu A0 określa kompatybilność modułu. Jednostki bazowe typu A0 akceptują moduły I/O oznaczone dla przedziałów A0 lub A1 - szeroki zakres modułów I/O cyfrowych i analogowych ET 200SP.Sprawdź, czy wymagany rodzaj gniazda planowanego modułu I/O pasuje do A0 przed wyborem tego modułu BaseUnit.

Wstrzykiwacze

6ES7193-6BP00-0BA0 wykorzystuje technologię wpychania końcowego.Odłączenie jest poprzez naciśnięcie przyciskuTo przyspiesza wstępne okablowanie i zmniejsza błędy instalacyjne w porównaniu z zaciskaniem końcówki śruby.

System ET 200SP obsługuje wymianę na gorąco. Moduły I/O można usunąć i wymienić z jednostki bazowej podczas pracy maszyny bez wyłączenia sterownika sterowania lub stacji I/O.Sam BaseUnit musi pozostać zainstalowany, podczas gdy stacja jest zasilanaAutomatyczne kodowanie BaseUnit zapobiega wprowadzaniu nieprawidłowych typów modułów w niewłaściwe położenie.

Główne specyfikacje

Częste pytania

P1: Jaka jest różnica między jednostką bazową typu A0 a typem A1 w ET 200SP?

Zarówno jednostki bazowe typu A0 jak i A1 mają tę samą formę fizyczną i mogą akceptować ten sam szeroki zakres modułów I/O. Różnica polega na potencjalnej formacji grupy:Typ A1 BaseUnits mogą uruchamiać nową grupę potencjałów i zawierać terminale AUX do dystrybucji napięcia pomocniczego, natomiast jednostki bazowe typu A0 kontynuują istniejącą grupę potencjałów i nie zapewniają dostępu do terminalu AUX.6ES7193-6BP00-0BA0 jest typu A0 .

Pytanie 2: 6ES7193-6BP00-0BA0 jest "przełączony w lewo". Co to oznacza?

Po prawej stronie znajdują się przyczepy zasilania napięcia P1 i P2, które łączą się z jednostką bazową bezpośrednio po lewej stronie.Nie od nowego infuzu w tej jednostce.To kontynuuje tę samą potencjalną grupę.Nowa grupa potencjałów potrzebna przy przełączaniu na inne napięcie obciążenia dla grupy modułów wymaga wariantu BaseUnit skonfigurowanego jako start prawego mostu.

P3: Czy sam BaseUnit ma jakąkolwiek funkcję programowalną, czy jest czysto bierną?

BaseUnit jest przede wszystkim pasywnym komponentem ̇ zapewnia łączność elektryczną, montaż mechaniczny i rozprzestrzenianie się przycisku dla hosta modułu I/O.Funkcja automatycznego kodowania BaseUnit jest aktywną funkcją: przechowuje elektroniczną identyfikację, która zapobiega wprowadzeniu nieprawidłowego typu modułu I/O.wszystkie procesy i parametryzacja są obsługiwane przez moduł I/O i moduł interfejsu ET 200SP.

P4: Czy ten moduł BaseUnit może być używany z dowolnym modułem I/O SIMATIC ET 200SP?

6ES7193-6BP00-0BA0 akceptuje moduły I/O wymagające gniazda typu A0 lub A1.Niektóre wyspecjalizowane moduły, takie jak niektóre moduły komunikacyjne lub moduły wymagające dostępu do terminalu AUX, mogą wymagać innego typu jednostki bazowej.. Przed złożeniem zamówienia należy zawsze sprawdzać wymagany typ modułu I/O w arkuszu danych.

P5: Jaką ochronę zewnętrzną wymaga 6ES7193-6BP00-0BA0 dla zasilania 24V?

Siemens określa miniaturowy wyłącznik 24V DC / 10A z charakterystyką uruchamiania typu B lub typu C do ochrony zewnętrznej linii zasilania zasilania basy P1 i P2 BaseUnit.To chroni zarówno okablowanie, jak i kontakty przycisku przed przepływemObwody końcowe procesów (maksymalnie 2A na jeden końcowy) mogą wymagać dodatkowej ochrony na jeden obwód w zależności od podłączonego obciążenia i specyfikacji modułu I/O.
