| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | SMC |
| Orzecznictwo | CE ROHS |
| Numer modelu | SYJ7320-5YO-01F-Q |

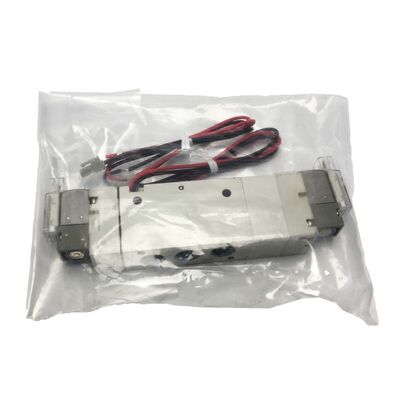

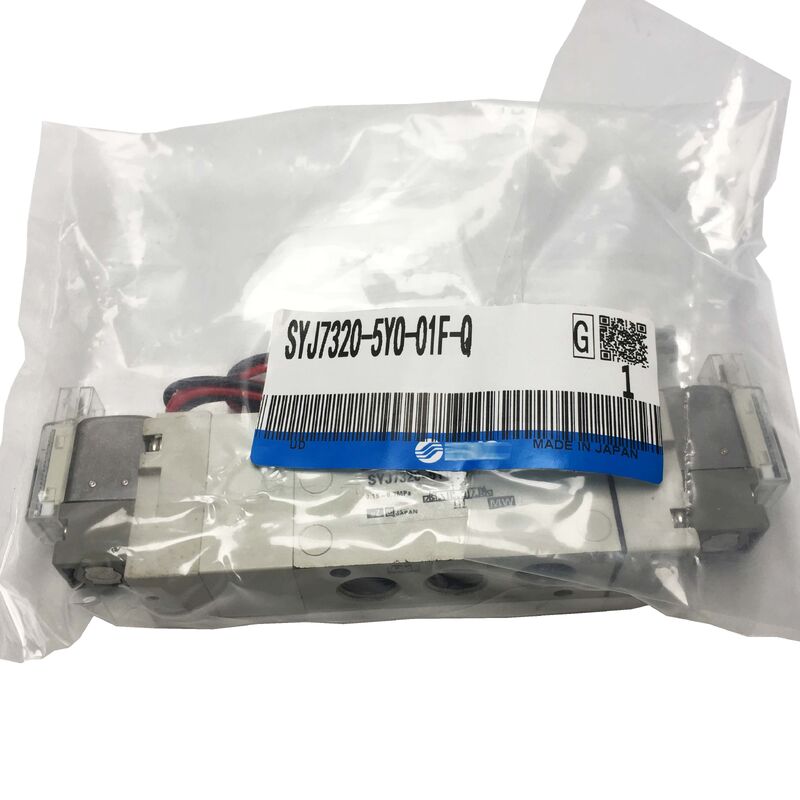

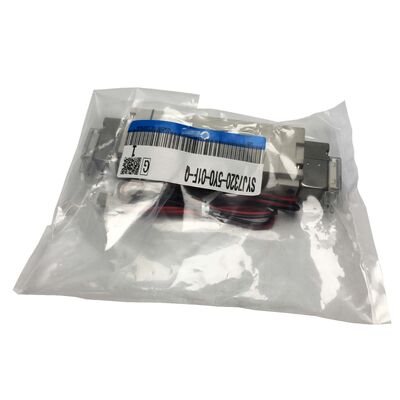

SMC SYJ7320-5YO-01F-Q to 5-portowy, 3-pozycyjny zawór elektromagnetyczny z zamkniętym środkiem z serii SYJ7000 firmy SMC, znany z połączenia niskiego zużycia energii z niezawodną wydajnością przełączania w zastosowaniach automatyki przemysłowej.
Konfiguracja 3-pozycyjna z zamkniętym środkiem zapewnia, że gdy oba elektromagnesy są odłączone od zasilania, wszystkie porty są zablokowane, co pozwala podłączonemu siłownikowi utrzymać swoją pozycję bez ciśnienia lub wycieku. Ta funkcja jest niezbędna w zastosowaniach z cylindrami wymagającymi pozycjonowania w połowie skoku lub tam, gdzie niekontrolowany ruch podczas przerw w zasilaniu stanowi zagrożenie dla bezpieczeństwa lub procesu.
Dzięki rozmiarowi portu G1/8, ten kompaktowy zawór jest idealny do cylindrów o małej średnicy i obwodów pneumatycznych o ograniczonej przestrzeni, gdzie większe korpusy zaworów nie pomieszczą geometrii rozdzielacza.
| Parametr | Wartość |
|---|---|
| Seria | SMC SYJ7000 |
| Funkcja zaworu | 5-portowy, 3-pozycyjny z zamkniętym środkiem |
| Rozmiar portu (A/B) | Gwintowany G1/8" |
| Ciśnienie robocze | 0,15 - 0,7 MPa (pilot wewnętrzny) |
| Maksymalny przepływ | 525 l/min |
| Przepływ znamionowy (P→A/B) | 0,22 dm³/s (0,792 m³/h) |
| Przepływ znamionowy (A/B→EA/EB) | 0,24 dm³/s (0,864 m³/h) |
| Napięcie sterujące | 24V DC |
| Pobór mocy | 0,5 W (standardowy elektromagnes pilotujący) |
| Czas reakcji | ~30 ms |
| Częstotliwość przełączania | 5 Hz |
| Wejście elektryczne | Złącze DIN bez wtyczki (YO) |
| Lampka kontrolna / Tłumik przepięć | Nie zawiera |
| Sterowanie ręczne | Typ przyciskowy, nieblokujący |
| Typ wydechu | Wydech indywidualny zaworu pilotującego |
| Montaż | Z króćcami na korpusie z uchwytem |
| Materiał uszczelnienia | Guma |
| Temperatura pracy | -10 do +50°C |
| Konstrukcja | Bez miedzi |
| Certyfikacja | CE (sufiks Q) |
Seria SYJ7000 charakteryzuje się elektromagnesem pilotującym o niskim poborze mocy (0,5 W), umożliwiającym bezpośrednie sterowanie wyjściem przekaźnikowym PLC bez przekaźników pośredniczących lub modułów wyjściowych półprzewodnikowych. Redukuje to złożoność okablowania panelu i eliminuje potencjalne źródła błędów w obwodach sterowania.
Indywidualny wydech pilotujący zapewnia czyste przełączanie pilotów niezależnie od warunków obwodu głównego, zapobiegając zakłóceniom ciśnienia zwrotnego w obwodach z wbudowanymi tłumikami lub ciśnieniem zwrotnym na dalszym etapie.
Konstrukcja z gumowym uszczelnieniem nadaje się do standardowej obsługi sprężonego powietrza, smarowanego lub niesmarowanego, podczas gdy konstrukcja bez miedzi zapewnia kompatybilność z szerszymi warunkami jakości powietrza bez ryzyka tworzenia się związków acetylenowych.
Oznaczenie elektryczne YO oznacza, że zawór jest dostarczany z komorą złącza DIN bez fabrycznie zamontowanej wtyczki. Złącze DIN akceptuje standardowe złącza DIN 43650 Forma A (EN175301-803), które użytkownik okablowuje i montuje w terenie. Brak zintegrowanej diody LED ani wbudowanego tłumika przepięć.
Ta konfiguracja jest idealna dla producentów paneli wykorzystujących znormalizowane okablowanie ze złączami elektromagnetycznymi typu DIN, umożliwiając bezpośrednie podłączenie wstępnie okablowanych złączy DIN bez zarządzania przewodami. W przypadku instalacji wymagających ochrony przeciwprzepięciowej, rozważ wariant YOZ z niepolaryzowanym tłumikiem przepięć.
Gdy oba elektromagnesy są odłączone od zasilania, suwak blokuje wszystkie pięć portów – zasilanie, oba porty robocze (A i B) oraz oba porty wydechowe. Podłączony siłownik utrzymuje swoją pozycję, nie wysuwając się ani nie cofając, w przeciwieństwie do zaworów 2-pozycyjnych, które domyślnie ustawiają się na jednym końcu zakresu ruchu po odłączeniu zasilania.
Nie. Sufiks YO oznacza brak lampki kontrolnej i brak tłumika przepięć. W zastosowaniach, gdzie przejściowe przepięcia indukcyjne mogą wpływać na wejścia PLC lub pobliską elektronikę, rozważ wariant YOZ z niepolaryzowanym tłumikiem przepięć.
SYJ7320-5YO-01F-Q to wariant z króćcami na korpusie z uchwytem – porty są dostępne bezpośrednio na korpusie zaworu za pomocą złączy gwintowanych G1/8. Do montażu na rozdzielaczu z podstawą wymagany jest inny sufiks z serii SYJ7000.
Złącze YO wykorzystuje standardowy interfejs DIN 43650 Forma A (EN175301-803 Forma A), jeden z najpopularniejszych formatów przemysłowych złączy elektromagnetycznych. Złącze nie jest dołączone i należy je pozyskać osobno.
Seria SYJ7000 wykorzystuje konstrukcję pilotowaną o niskim poborze mocy (elektromagnes 0,5 W) odpowiednią do bezpośredniego sterowania PLC. Seria SY7000 charakteryzuje się inną architekturą wewnętrzną o większej przepustowości, ale zazwyczaj większym zużyciu energii. SYJ7000 jest preferowany do bezpośredniego sterowania PLC i efektywności energetycznej; SY7000 nadaje się tam, gdzie priorytetem jest maksymalna przepustowość.
